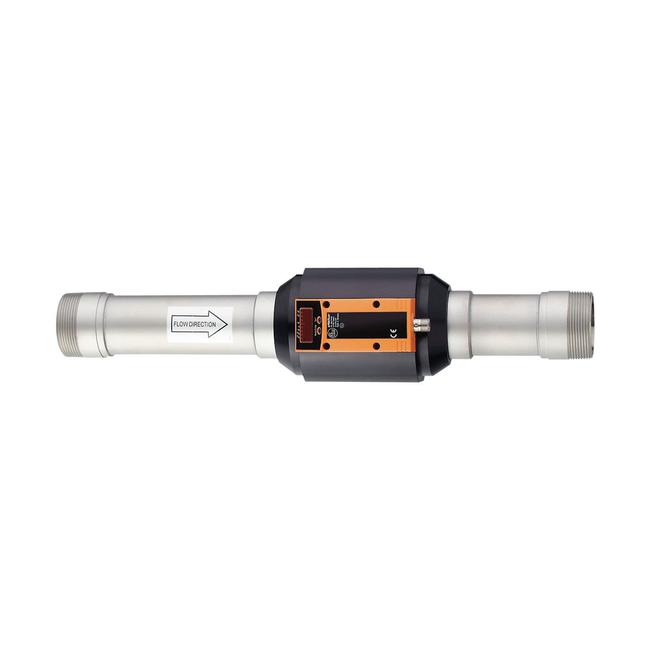

SD2001 ifm ⍾ SDN21DGXFPKG/US-100

Miernik sprężonego powietrza; Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : 0,5; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne); Wykonanie elektryczne : PNP; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 250; (na wyjście); Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; (skalowany); Maks. obciążenie [Ω] : 500; Wyjście impulsowe : Pomiar poboru; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy : 90...24720 scfh: 1,4...412 scfm; Zakres wyświetlacza : 0...29670 scfh: 0...494,4 scfm; Punkt przełączania SP : 220...24720 scfh: 3,7...412 scfm; Punkt resetu rP : 100...24600 scfh: 1,6...409,9 scfm; Punkt początkowy wyjścia analogowego ASP : 0...18540 scfh: 0...309 scfm; Punkt końcowy wyjścia analogowego AEP : 6180...24720 scfh: 103...412 scfm; Krok : 10 scfh: 0,1 scfm; Wartość impulsu : 0,400...4 000 000 scf; W krokach co : 0,020...1000 scf; Długość impulsu [s] : 0,049... 2; Dokładność [K] : ± 2; (przy przepływach medium w granicy zakresu pomiarowego); Czas reakcji [s] : 0,1; (dAP = 0); Tłumienie wyjścia przełaczającego dAP w krokach [s] : 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1; Możliwości parametryzacji : Monitorowanie przepływu; licznik objętości; Licznik programowalny; histereza / okno; normalnie otwarty / zamknięty; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; Temperatura otoczenia [°F] : 32...140; Temperatura składowania [°F] : -4...185; Maks. wilgotność względna powietrza [%] : 90; Materiał : PBT-GF20; NBR; PC; stal nierdzewna (1.4301 / 304); PTFE; mosiądz Pokrywany; FKM; aluminium malowany proszkowo; Materiały części w kontakcie z medium : stal nierdzewna (1.4301 / 304); FKM; ceramika szkło matowe; PEEK GF30; Poliester; aluminium; Przyłącze procesowe : połączenie gwintowane 2" NPT DN50

Typ

Czujniki przepływu - Przepływomierze

Przyłącze

Konektor: 1 x M12

Ilość we/wy

Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Pobór prądu

< 100 mA

Napięcie zasilania

19...30 DC; (wg EN 50178 SELV/PELV) V

Panel

Jednostka wyświetlana: 4 x LED, kolor zielony (scfm, scfh, scf, °F) | Wyświetlanie funkcji: 1 x LED, kolor żółty | Stan wyjścia: 2 x LED, kolor żółty | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy | Programowanie: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 65

Waga

4269,5 g

Wymiary

Ø 58 / L = 80,2 mm
