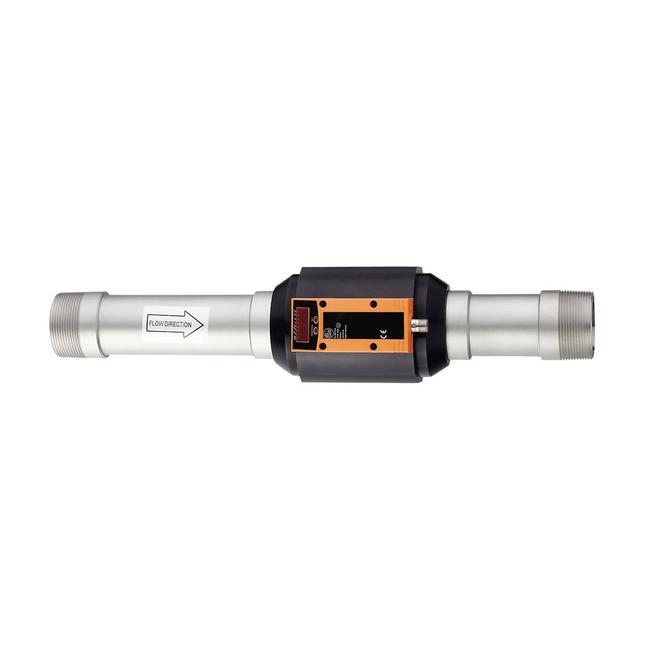

SD2000 ifm ⍾ SDR21DGXFPKG/US-100

Miernik sprężonego powietrza; Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : 1; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne); Wykonanie elektryczne : PNP; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 250; (na wyjście); Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; (skalowany); Maks. obciążenie [Ω] : 500; Wyjście impulsowe : Pomiar poboru; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy : 0,3...95,2 m/s: 3...700 m³/h: 0,04...11,66 m³/min; Zakres wyświetlacza : 0...114,2 m/s: 0...840 m³/h: 0...13,99 m³/min; Punkt przełączania SP : 0,7...95,2 m/s: 5...700 m³/h: 0,09...11,66 m³/min; Punkt resetu rP : 0,3...94,8 m/s: 2...697 m³/h: 0,04...11,61 m³/min; Punkt początkowy wyjścia analogowego ASP : 0...71,4 m/s: 0...525 m³/h: 0...8,75 m³/min; Punkt końcowy wyjścia analogowego AEP : 23,8...95,2 m/s: 175...700 m³/h: 2,91...11,66 m³/min; Krok : 0,1 m/s: 1 m³/h: 0,01 m³/min; Wartość impulsu : 0,010...4000000 m³; W krokach co : 0,010 m³; Długość impulsu [s] : 0,021...2; Dokładność [K] : ± 2; (przy przepływach medium w granicy zakresu pomiarowego); Czas reakcji [s] : 0,1; (dAP = 0); Tłumienie wyjścia przełaczającego dAP w krokach [s] : 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1; Możliwości parametryzacji : Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarty / zamknięty; wyjście prądowe / impulsowe; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; totalizator; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.1; Norma SDCI : IEC 61131-9 CDV; Profil : brak Profilu; SIO tryb : tak; Wymagany typ portu master : A; Ilość danych analogowych : 3; Ilość danych binarnych : 2; Min.czas cyklu procesu [ms] : 4,1; Obsługiwane DeviceID : Typ działania: DeviceID | domyślna: 270; Temperatura otoczenia [°C] : 0...60; Temperatura składowania [°C] : -20...85; Maks. wilgotność względna powietrza [%] : 90; Materiał : PBT-GF20; NBR; PC; stal nierdzewna (1.4301 / 304); PTFE; mosiądz Pokrywany; FKM; aluminium malowany proszkowo; Materiały części w kontakcie z medium : stal nierdzewna (1.4301 / 304): ; FKM; ceramika: szkło matowe; PEEK GF30; Poliester; aluminium; Przyłącze procesowe : połączenie gwintowane R 2 DN50

Typ

Czujniki przepływu - Przepływomierze

Przyłącze

Konektor: 1 x M12

Ilość we/wy

Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Pobór prądu

< 110 mA

Napięcie zasilania

18...30 DC; (wg EN 50178 SELV/PELV) V

Panel

Jednostka wyświetlana: 5 x LED, kolor zielony (Nm³/min, Nm³/h, Nm/s, Nm³, °C) | Wyświetlanie funkcji: 1 x LED, kolor zielony | Stan wyjścia: 2 x LED, kolor żółty | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy | Programowanie: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 65

Waga

4313 g

Wymiary

Ø 58 / L = 80,2 mm
