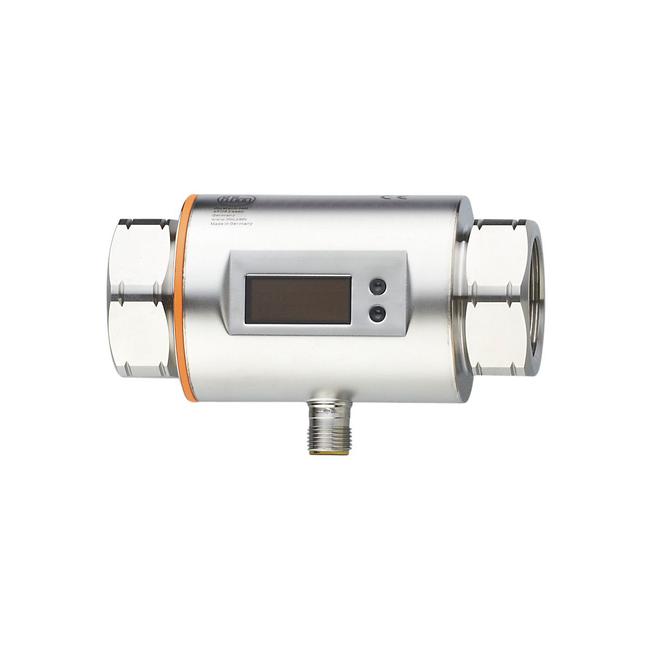

SM8500 ifm ⍾ SMK11GGXFRKG/US-100

Przepływomierz elektromagnetyczny; Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : 5; Wejścia : resetowanie licznika; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; (konfigurowalne); Wykonanie elektryczne : PNP/NPN; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 200; Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; (skalowany); Maks. obciążenie [Ω] : 500; Analogowe wyjście napięciowe [V] : 0...10; (skalowany); Min. rezystancja obciążenia [Ω] : 2000; Wyjście impulsowe : pomiar ilości przepływu; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy : 0,2...100 l/min: 0,01...6 m³/h; Zakres wyświetlacza : -120...120 l/min: -7,2...7,2 m³/h; Rozdzielczość : 0,1 l/min: 0,005 m³/h; Punkt przełączania SP : 0,7...100 l/min: 0,04...6 m³/h; Punkt resetu rP : 0,2...99,5 l/min: 0,01...5,97 m³/h; Punkt początkowy wyjścia analogowego ASP : 0...80 l/min: 0...4,8 m³/h; Punkt końcowy wyjścia analogowego AEP : 20...100 l/min: 1,2...6 m³/h; Krok : 0,1 l/min: 0,005 m³/h; Wartość impulsu : 0,00001...100 000 m³; Długość impulsu [s] : 0,0025...2; Odpowiedź dynamiczna T05 / T09 [s] : T09 = 20 (Q > 5 l/min); Czas reakcji [s] : 0,15; (dAP = 0, T19); Programowalny czas opóźnienia dS, dr [s] : 0...50; Tłumienie wyjścia przełączającego dAP [s] : 0...5; Możliwości parametryzacji : Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarty / zamknięty; logika przełączania; wyjście prądowe / napięciowe / impulsowe; Opóźnienie zadziałania; wyświetlacz można dezaktywować; Jednostka wyświetlana; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.1; Norma SDCI : IEC 61131-9; Profil : Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis; SIO tryb : tak; Wymagany typ portu master : A; Ilość danych analogowych : 3; Ilość danych binarnych : 2; Min.czas cyklu procesu [ms] : 5; Obsługiwane DeviceID : Typ działania: DeviceID | domyślna: 575; Temperatura otoczenia [°C] : -10...60; Temperatura składowania [°C] : -25...80; Materiał : stal nierdzewna (1.4404 / 316L); PBT-GF20; PC; FKM; TPE; Materiały części w kontakcie z medium : stal nierdzewna (1.4404 / 316L); PEEK; EPDM; Przyłącze procesowe : połączenie gwintowane Rc 1 Gwint wewnętrzny DN25

Typ

IO-Link - Czujniki procesowe

Przyłącze

Konektor: 1 x M12; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Pobór prądu

95; (24 V) mA

Napięcie zasilania

18...30 DC; (wg EN 50178 SELV/PELV) V

Panel

Jednostka wyświetlana: 6 x LED, kolor zielony (l/min, m³/h, l, m³, 10³, °C) | Stan wyjścia: 2 x LED, kolor żółty | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy | Programowanie: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 67

Waga

674,5 g

Wymiary

Ø 23 / L = 142 mm
