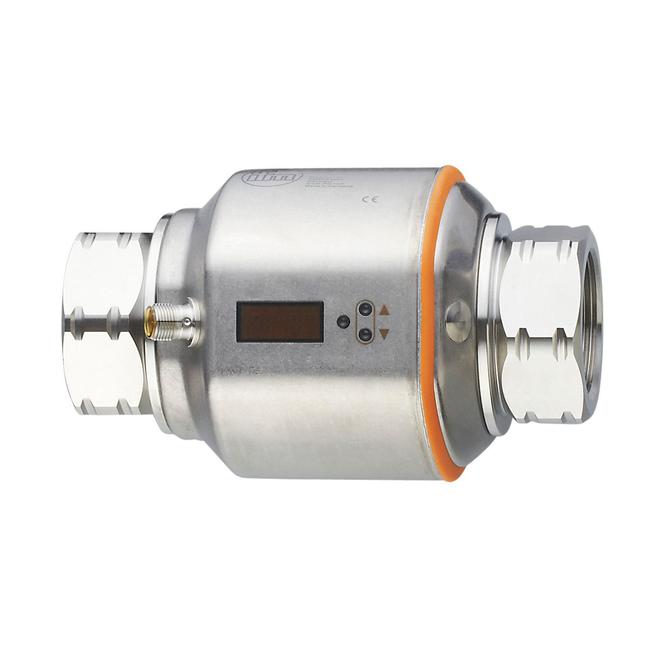

SM9400 ifm ⍾ SMK32XGXFRKG/US-100

Przepływomierz elektromagnetyczny; Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : 5; Wejścia : resetowanie licznika; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; sygnał impulsowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne); Wykonanie elektryczne : PNP/NPN; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 250; (na wyjście); Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; (skalowany); Maks. obciążenie [Ω] : 500; Analogowe wyjście napięciowe [V] : 0...10; (skalowany); Min. rezystancja obciążenia [Ω] : 2000; Wyjście impulsowe : pomiar ilości przepływu; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Częstotliwość wyjścia [Hz] : 0,1...10000; Zakres pomiarowy : 5...300 l/min: 0,3...18 m³/h; Zakres wyświetlacza : -360...360 l/min: -21,6...21,6 m³/h; Rozdzielczość : 0,5 l/min: 0,02 m³/h; Punkt przełączania SP : 6,5...300 l/min: 0,4...18 m³/h; Punkt resetu rP : 5...298,5 l/min: 0,3...17,9 m³/h; Punkt początkowy wyjścia analogowego ASP : 0...240 l/min: 0...14,4 m³/h; Punkt końcowy wyjścia analogowego AEP : 60...300 l/min: 3,6...18 m³/h; Odcięcie przy niskim przepływie LFC : < 15 l/min: < 0,9 m³/h; Krok : 0,5 l/min: 0,02 m³/h; Dynamika pomiaru : 1:60; Wartość impulsu : 0,0001...300 x 10³ m³; W krokach co : 0,0001 m³; Długość impulsu [s] : 0,016...2; Odpowiedź dynamiczna T05 / T09 [s] : T09 = 3 (Q > 15 l/min); Czas reakcji [s] : 0,35; (dAP = 0); Programowalny czas opóźnienia dS, dr [s] : 0...50; Tłumienie wyjścia przełączającego dAP [s] : 0...5; Możliwości parametryzacji : Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarty / zamknięty; logika przełączania; prąd / napięcie / częstotliwość / wyjście impulsowe; Opóźnienie zadziałania; wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.1; Norma SDCI : IEC 61131-9 CDV; Profil : Smart Sensor: Process Data Variable; Device Identification; SIO tryb : tak; Wymagany typ portu master : A; Ilość danych analogowych : 3; Ilość danych binarnych : 2; Min.czas cyklu procesu [ms] : 5; Obsługiwane DeviceID : Typ działania: DeviceID | domyślna: 391; Temperatura otoczenia [°C] : -10...60; Temperatura składowania [°C] : -25...80; Materiał : stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEI; FKM; PBT-GF20; TPE-U; Materiały części w kontakcie z medium : stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEEK; FKM; Przyłącze procesowe : połączenie gwintowane Rc 1 1/2 Gwint wewnętrzny DN40; Dostarczane elementy : Etykieta

Typ

IO-Link - Czujniki procesowe

Przyłącze

Konektor: 1 x M12; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Pobór prądu

< 150 mA

Napięcie zasilania

18...32 DC; (wg EN 50178 SELV/PELV) V

Panel

Jednostka wyświetlana: 6 x LED, kolor zielony (l/min, m³/h, l, m³, 10³, °C) | Stan wyjścia: 2 x LED, kolor żółty | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy | Programowanie: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 65; IP 67

Waga

2750 g

Wymiary

Ø 23 / L = 142 mm
