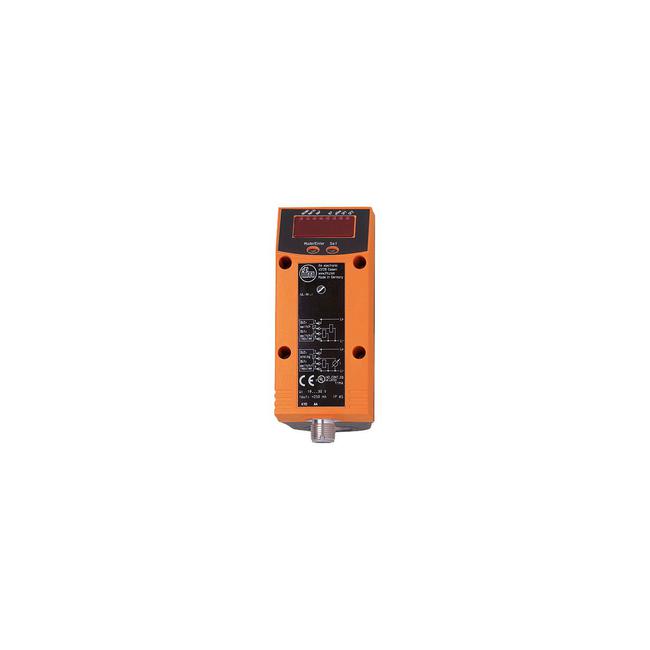

SD6050 ifm ⍾ SDR12DGXFPKG/US-100

Druckluftzähler; Betriebsspannung [V] : 18...30 DC; (nach EN 50178 SELV/PELV); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 1; Gesamtzahl Ausgänge : 2; Ausgangssignal : Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar); Elektrische Ausführung : PNP; Anzahl der digitalen Ausgänge : 2; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang DC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] : 250; (je Ausgang); Anzahl der analogen Ausgänge : 1; Analogausgang Strom [mA] : 4...20; (skalierbar); Max. Bürde [Ω] : 500; Impulsausgang : Verbrauchsmengen-Zähler; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich : 10...1250 l/min: 0,3...103,6 m/s: 0,2...75 m³/h; Anzeigebereich : 0...1500 l/min: 0...124,3 m/s: 0...90 m³/h; Schaltpunkt SP : 10...1250 l/min: 0,8...103,6 m/s: 0,6...75 m³/h; Rückschaltpunkt rP : 4...1244 l/min: 0,3...103,1 m/s: 0,2...74,6 m³/h; Analogstartpunkt ASP : 0...938 l/min: 0...77,7 m/s: 0...56,3 m³/h; Analogendpunkt AEP : 312...1250 l/min: 25,9...103,6 m/s: 18,7...75 m³/h; Schrittweite : 1 l/min: 0,1 m/s: 0,1 m³/h; Impulswertigkeit : 0,001...1000000 m³; In Schritten von : 0,001 m³; Impulslänge [s] : 0,02...2; Genauigkeit [K] : ± 2; (bei Medienströmung in den Grenzen des Strömungsmessbereichs); Ansprechzeit [s] : 0,1; (dAP = 0); Dämpfung Schaltausgang dAP Stufen [s] : 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1; Parametriermöglichkeiten : Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator; Kommunikationsschnittstelle : IO-Link; Übertragungstyp : COM2 (38,4 kBaud); IO-Link Revision : 1.1; SDCI-Norm : IEC 61131-9 CDV; Profile : kein Profil; SIO-Mode : ja; Benötigte Masterportklasse : A; Prozessdaten analog : 3; Prozessdaten binär : 2; Min. Prozesszykluszeit [ms] : 4,1; Unterstützte DeviceIDs : Betriebsart: DeviceID | Default: 262; Umgebungstemperatur [°C] : 0...60; Lagertemperatur [°C] : -20...85; Max. zulässige relative Luftfeuchtigkeit [%] : 90; Werkstoffe : PBT-GF20; NBR; PC; 1.4301 (Edelstahl / 304); PTFE; Messing beschichtet; FKM; Aluminium pulverbeschichtet; Werkstoffe in Kontakt mit dem Medium : 1.4301 (Edelstahl / 304); FKM; Keramik glaspassiviert; PEEK GF30; Polyester; Aluminium; Anzugsdrehmoment [Nm] : 50; Prozessanschluss : Gewindeanschluss G 1/2 DN15

Typ

Strömungssensoren / Durchflusssensoren

Connection

Steckverbindung: 1 x M12

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Stromaufnahme

< 110 mA

Spannungsversorgung

24 V

Anzeige

Anzeigeeinheit: 5 x LED, grün (Nl/min, Nm³/h, Nm/s, Nm³, °C) | Funktionsanzeige: 1 x LED, grün | Schaltzustand: 2 x LED, gelb | Messwerte: alphanumerische Anzeige, 4-stellig | Programmierung: alphanumerische Anzeige, 4-stellig

Schutzart

IP 65

Nettogewicht

579 g

Produktabmessungen

Ø 58 / L = 80,2 mm
