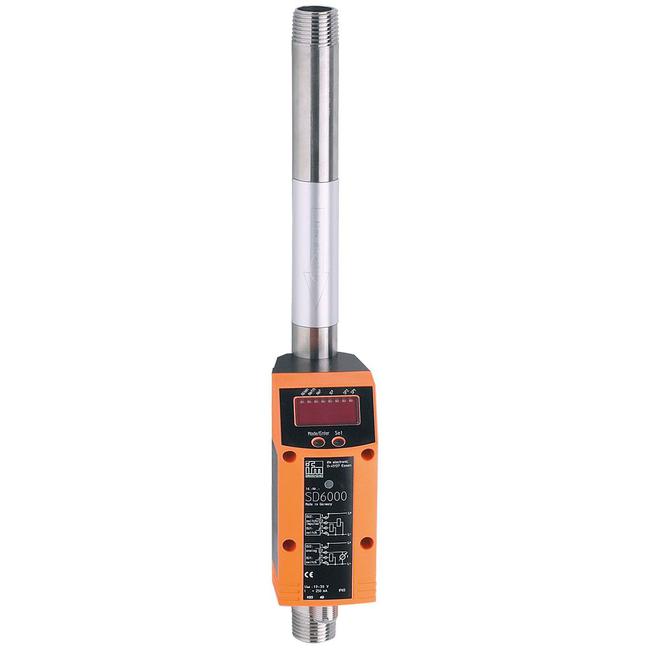

SD6001 ifm ⍾ SDN12DGXFPKG/US-100

Druckluftzähler; Betriebsspannung [V] : 19...30 DC; (nach EN 50178 SELV/PELV); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 1; Gesamtzahl Ausgänge : 2; Ausgangssignal : Schaltsignal; Analogsignal; Impulssignal; (konfigurierbar); Elektrische Ausführung : PNP; Anzahl der digitalen Ausgänge : 2; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang DC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] : 250; (je Ausgang); Anzahl der analogen Ausgänge : 1; Analogausgang Strom [mA] : 4...20; (skalierbar); Max. Bürde [Ω] : 500; Impulsausgang : Verbrauchsmengen-Zähler; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich : 10...2650 scfh: 0,2...44,1 scfm; Anzeigebereich : 0...3178 scfh: 0...53 scfm; Schaltpunkt SP : 25...2650 scfh: 0,4...44,1 scfm; Rückschaltpunkt rP : 10...2635 scfh: 0,2...43,9 scfm; Analogstartpunkt ASP : 0...1985 scfh: 0...33,1 scfm; Analogendpunkt AEP : 660...2650 scfh: 11...44,1 scfm; Schrittweite : 5 scfh: 0,1 scfm; Impulswertigkeit : 0,040...4 000 000 scf; In Schritten von : 0,020...1000 scf; Impulslänge [s] : 0,045...2; Genauigkeit [K] : ± 2; (bei Medienströmung in den Grenzen des Strömungsmessbereichs); Ansprechzeit [s] : 0,1; (dAP = 0); Dämpfung Schaltausgang dAP Stufen [s] : 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1; Parametriermöglichkeiten : Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Umgebungstemperatur [°F] : 32...140; Lagertemperatur [°F] : -4...185; Max. zulässige relative Luftfeuchtigkeit [%] : 90; Werkstoffe : PBT-GF20; NBR; PC; 1.4301 (Edelstahl / 304); PTFE; Messing beschichtet; FKM; Aluminium pulverbeschichtet; Werkstoffe in Kontakt mit dem Medium : 1.4301 (Edelstahl / 304); FKM; Keramik glaspassiviert; PEEK GF30; Polyester; Aluminium; Prozessanschluss : Gewindeanschluss 1/2" NPT DN15

Typ

Strömungssensoren / Durchflusssensoren

Connection

Steckverbindung: 1 x M12

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Stromaufnahme

< 100 mA

Spannungsversorgung

24 V

Anzeige

Anzeigeeinheit: 4 x LED, grün (scfm, scfh, scf, °F) | Funktionsanzeige: 1 x LED, gelb | Schaltzustand: 2 x LED, gelb | Messwerte: alphanumerische Anzeige, 4-stellig | Programmierung: alphanumerische Anzeige, 4-stellig

Schutzart

IP 65

Nettogewicht

925 g

Produktabmessungen

Ø 58 / L = 80,2 mm
