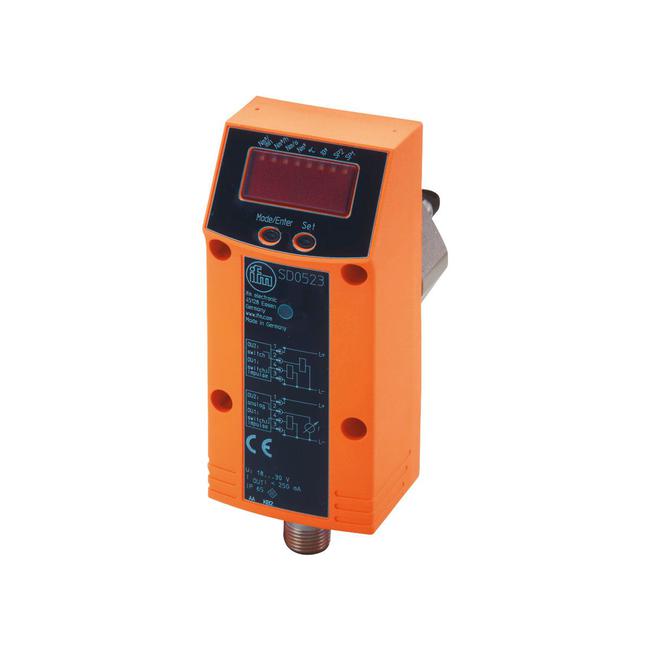

SD0523 ifm ⍾ SDD11DGXFPKG/US-100

Druckluftzähler; Betriebsspannung [V] : 18...30 DC; (nach EN 50178 SELV/PELV); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 1; Gesamtzahl Ausgänge : 2; Ausgangssignal : Schaltsignal; Analogsignal; Impulssignal; IO-Link; (konfigurierbar); Elektrische Ausführung : PNP; Anzahl der digitalen Ausgänge : 2; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang DC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] : 250; (je Ausgang); Anzahl der analogen Ausgänge : 1; Analogausgang Strom [mA] : 4...20; (skalierbar); Max. Bürde [Ω] : 500; Impulsausgang : Verbrauchsmengen-Zähler; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich : Mess-/Einstellbereich; Strömungsüberwachung; Die Werte gelten für: Ø 72 mm; Messbereich : 0,5...143,9 m/s: 8...2110 m³/h: 0,12...35,18 m³/min; Anzeigebereich : 0...172,7 m/s: 0...2532 m³/h: 0...42,22 m³/min; Auflösung : 0,1 m/s: 2 m³/h: 0,02 m³/min; Schaltpunkt SP : 1,2...143,9 m/s: 18...2110 m³/h: 0,28...35,18 m³/min; Rückschaltpunkt rP : 0,5...143,2 m/s: 6...2100 m³/h: 0,12...35 m³/min; Analogstartpunkt ASP : 0...107,9 m/s: 0...1582 m³/h: 0...26,38 m³/min; Analogendpunkt AEP : 36...143,9 m/s: 528...2110 m³/h: 8,8...35,18 m³/min; Schrittweite : 0,1 m/s: 2 m³/h: 0,02 m³/min; Impulswertigkeit : 1...1000 x 10³; In Schritten von : 1 Nm³; Impulslänge [s] : 0,7...2 (D = 72 mm); Ansprechdynamik T05 / T09 [s] : 30 (Q > 2 Nm³/h); Ansprechzeit [s] : 0,1; (dAP = 0); Dämpfung Schaltausgang dAP Stufen [s] : 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1; Parametriermöglichkeiten : Strömungsüberwachung; Mengenzähler; Vorwahlzähler; Temperaturüberwachung; Hysterese / Fenster; Schließer / Öffner; Strom-/Impulsausgang; Display drehbar / abschaltbar; Anzeigeeinheit; Totalisator; Kommunikationsschnittstelle : IO-Link; Übertragungstyp : COM2 (38,4 kBaud); IO-Link Revision : 1.1; SDCI-Norm : IEC 61131-9; Profile : Smart Sensor: Process Data Variable; Device Identification; SIO-Mode : ja; Benötigte Masterportklasse : A; Prozessdaten analog : 3; Prozessdaten binär : 2; Min. Prozesszykluszeit [ms] : 5; Unterstützte DeviceIDs : Betriebsart: DeviceID | Default: 381; Umgebungstemperatur [°C] : 0...60; Lagertemperatur [°C] : -20...85; Max. zulässige relative Luftfeuchtigkeit [%] : 90; Werkstoffe : PBT-GF20; PC; 1.4301 (Edelstahl / 304); FKM; Werkstoffe in Kontakt mit dem Medium : 1.4401 (Edelstahl / 316); 1.4301 (Edelstahl / 304); Keramik glaspassiviert; PEEK; Polyester; FKM; Prozessanschluss : Gewindeanschluss G 1 Innengewinde

Typ

Strömungssensoren / Durchflusssensoren

Connection

Steckverbindung: 1 x M12

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Stromaufnahme

< 110 mA

Spannungsversorgung

24 V

Anzeige

Anzeigeeinheit: 4 x LED, grün (Nm³/min, Nm³/h, Nm³, °C) | Funktionsanzeige: 1 x LED, grün | Schaltzustand: 2 x LED, gelb | Messwerte: alphanumerische Anzeige, 4-stellig | Programmierung: alphanumerische Anzeige, 4-stellig

Schutzart

IP 65

Nettogewicht

539,5 g

Produktabmessungen

Ø 58 / L = 80,2 mm
