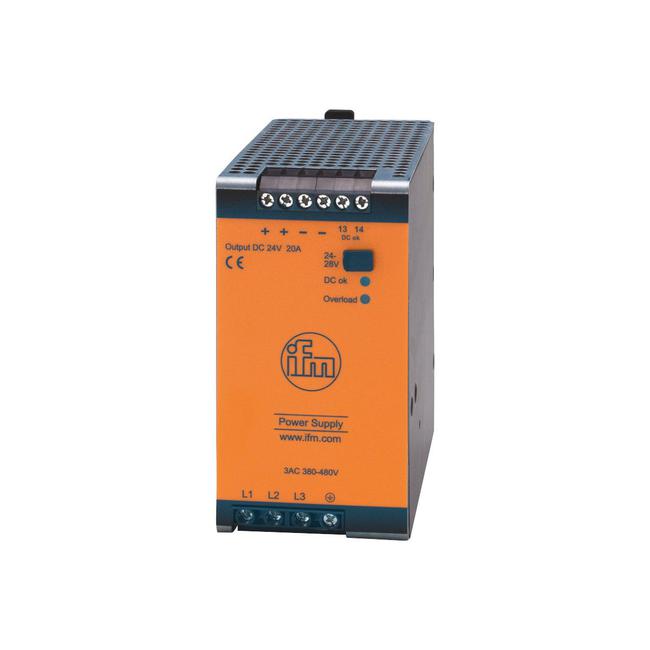

DN4034 ifm ⍾ PSU-3AC/24VDC-20A

Schaltnetzteil 24 V DC; Frequenz AC [Hz] : 47...64; Betriebsspannungstoleranz [%] : 15; Nennspannung AC [V] : < 400; Eingangsspannungsbereich AC [V] : 380...480; Ausgangsspannung DC [V] : 24...28; Schutzklasse : I; (IEC 61140); Überspannungsschutz : ja; (< 35 DC); Ausgangsspannung [V] : einstellbar; Ausgangsspannung gemäß SELV, PELV; Max. Ausgangsstrom bei min. Ausgangsspannung [A] : 20; Max. Ausgangsstrom bei max. Ausgangsspannung [A] : 17,5; Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] : 30; Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] : 26; Ausgangsleistung (dauerhaft) [W] : 480; Ausgangsleistung (kurzzeitig) [W] : 720; Hinweis zur Ausgangsleistung (kurzzeitig) : bei Entnahme > 4 s reduziert sich die Leistung automatisch auf die Ausgangsleistung; Leistungsfaktor (Nennspannung 400 V AC / 50 Hz) : 0,94; Hinweis zum Leistungsfaktor (Nennspannung 400 V AC / 50 Hz) : bei symmetrischer Phasenspannung; Leistungsfaktor (Nennspannung 480 V AC / 50 Hz) : 0,95; Hinweis zum Leistungsfaktor (Nennspannung 480 V AC / 50 Hz) : bei symmetrischer Phasenspannung; Leistungsreserve [%] : 50; Anzahl Ausgangsstromkreise : 1; Max. Restwelligkeit [mV] : 100; Einschaltspitzenstrom (Nennspannung 400 V AC / 60 Hz) [A] : 3; Einschaltspitzenstrom (Nennspannung 480 V AC / 50 Hz) [A] : 3; Einschaltstrombegrenzung : ja; Wirkungsgrad (Nennspannung 400 V AC / 60 Hz) [%] : 95; Wirkungsgrad (Nennspannung 480 V AC / 50 Hz) [%] : 94,8; Externe Eingangsabsicherung : ≤ B-6 A / ≤ C-3 A; Derating [W/K] : 12 (60...70 °C); Netzausfallüberbrückungszeit (Nennspannung 400 V AC / 60 Hz) [ms] : 22; Netzausfallüberbrückungszeit (Nennspannung 480 V AC / 50 Hz) [ms] : 22; Eingangsstrom (Nennspannung 400 V AC / 60 Hz) [A] : 0,78; Eingangsstrom (Nennspannung 480 V AC / 50 Hz) [A] : 0,64; Verlustleistung (Nennspannung 400 V AC / 60 Hz) [W] : 25,3; Verlustleistung (Nennspannung 480 V AC / 50 Hz) [W] : 26,6; Rückspeisefestigkeit [V] : 34; Kurzschlussfest : ja; Überlastfest : ja; Überlastverhalten : Ausgangsstrom konstant; Ausführung DC-OK-Signal : Relaisausgang; Belastbarkeit DC-OK-Signal : 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A); Umgebungstemperatur [°C] : -25...70; Hinweis zur Umgebungstemperatur : Freiräume für Konvektion beachten (siehe Bedienungsanleitung); Lagertemperatur [°C] : -40...85; Max. zulässige relative Luftfeuchtigkeit [%] : 95; (IEC 60068-2-30); Verschmutzungsgrad : 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig); Montageart : Tragschiene; (TH35 (EN 60715)); Werkstoffe : Stahlblech

Typ

Netzteile

Connection

Schraubklemmen:

Anzahl der Ein-/Ausgänge

Anzahl der Relais-Ausgänge: 2

Stromaufnahme

< 15 mA

Spannungsversorgung

20...30; (über Flachkabel) V

Anzeige

DC ok: 1 x LED | Überlast: 1 x LED

Schutzart

IP 20; (EN 60529)

Nettogewicht

1029 g

Produktabmessungen

124 x 65 x 132,5 mm
