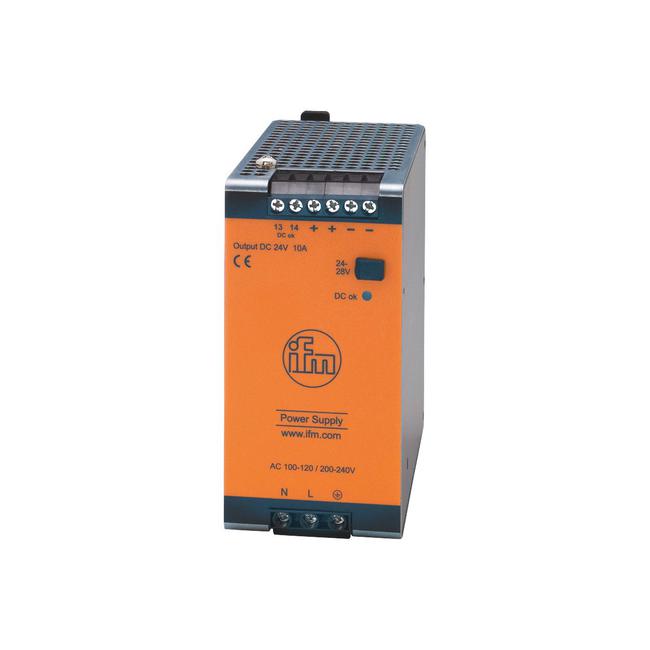

DN4013 ifm ⍾ PSU-1AC/24VDC-10A

Schaltnetzteil 24 V DC; Frequenz AC [Hz] : 47...64; Betriebsspannungstoleranz [%] : 10; Betriebsspannungstoleranz 2 [%] : 10; Nennspannung AC [V] : < 230; Nennfrequenz AC [Hz] : 50...60; Eingangsspannungsbereich AC [V] : 100...120 / 200...240; Ausgangsspannung DC [V] : 24...28; Schutzklasse : I; (IEC 61140); Überspannungsschutz : ja; (< 39 DC); Ausgangsspannung [V] : einstellbar; Ausgangsspannung gemäß SELV, PELV; Max. Ausgangsstrom bei min. Ausgangsspannung [A] : 10; Max. Ausgangsstrom bei max. Ausgangsspannung [A] : 8,6; Max. Ausgangsstrom kurzzeitig bei min. Ausgangsspannung [A] : 12; Max. Ausgangsstrom kurzzeitig bei max. Ausgangsspannung [A] : 10,3; Ausgangsleistung (dauerhaft) [W] : 240; Ausgangsleistung (kurzzeitig) [W] : 288; Hinweis zur Ausgangsleistung (kurzzeitig) : ≤ 45 °C dauerhaft erlaubt; > 45 °C < 1 Minute alle 10 Minuten; Leistungsfaktor (Nennspannung 120 V AC / 60 Hz) : 0,59; Leistungsfaktor (Nennspannung 230 V AC / 50 Hz) : 0,51; Leistungsreserve [%] : 20; Anzahl Ausgangsstromkreise : 1; Max. Restwelligkeit [mV] : 50; Einschaltspitzenstrom (Nennspannung 120 V AC / 60 Hz) [A] : 3; Einschaltspitzenstrom (Nennspannung 230 V AC / 50 Hz) [A] : 3; Einschaltstrombegrenzung : ja; Wirkungsgrad (Nennspannung 120 V AC / 60 Hz) [%] : 91; Wirkungsgrad (Nennspannung 230 V AC / 50 Hz) [%] : 91,6; Externe Eingangsabsicherung : ≤ B-10 A / ≤ C-6 A; Derating [W/K] : 6 (60...70 °C); Netzausfallüberbrückungszeit (Nennspannung 120 V AC / 60 Hz) [ms] : 46; Netzausfallüberbrückungszeit (Nennspannung 230 V AC / 50 Hz) [ms] : 47; Eingangsstrom (Nennspannung 120 V AC / 60 Hz) [A] : 3,73; Eingangsstrom (Nennspannung 230 V AC / 50 Hz) [A] : 2,23; Verlustleistung (Nennspannung 120 V AC / 60 Hz) [W] : 23,7; Verlustleistung (Nennspannung 230 V AC / 50 Hz) [W] : 22; Rückspeisefestigkeit [V] : 35; Kurzschlussfest : ja; Überlastfest : ja; Überlastverhalten : Ausgangsstrom konstant; Ausführung DC-OK-Signal : Relaisausgang; Belastbarkeit DC-OK-Signal : 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A); Umgebungstemperatur [°C] : -25...70; Hinweis zur Umgebungstemperatur : Freiräume für Konvektion beachten (siehe Bedienungsanleitung); Lagertemperatur [°C] : -40...85; Max. zulässige relative Luftfeuchtigkeit [%] : 95; (IEC 60068-2-30); Verschmutzungsgrad : 2; (IEC 62103: leitfähige Verschmutzung nicht zulässig); Überhitzungsschutz : ja; Montageart : Tragschiene; (TH35 (EN 60715)); Werkstoffe : Stahlblech

Typ

Netzteile

Connection

Schraubklemmen:

Anzahl der Ein-/Ausgänge

Anzahl der Relais-Ausgänge: 2

Stromaufnahme

< 15 mA

Spannungsversorgung

20...30; (über Flachkabel) V

Anzeige

DC ok: 1 x LED

Schutzart

IP 20; (EN 60529)

Nettogewicht

875,5 g

Produktabmessungen

124 x 62 x 122,5 mm
