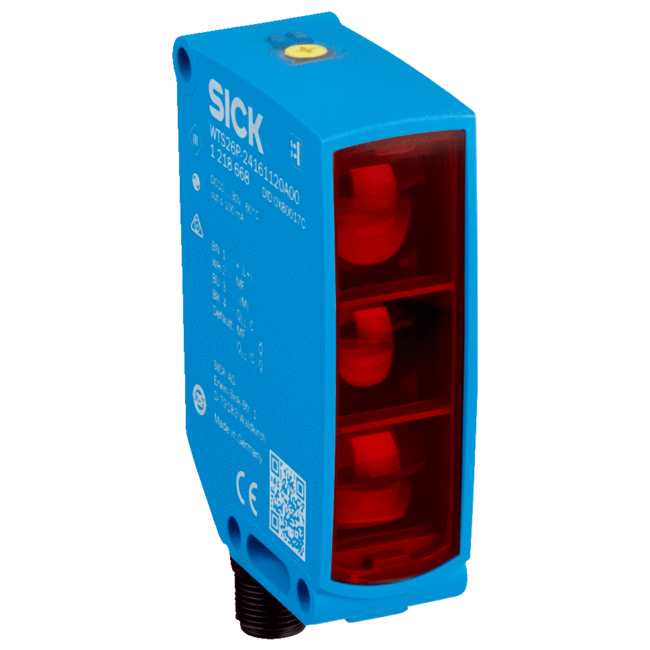

WTS26P-24161120A91 SICK ⍾ 1219801 ⍾ WTS26P24161120A91

Cechy: Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik odbiciowy, Technologia TwinEye, Tłumienie tła; Wymiary (szer. x wys. x głęb.): 24,6 mm x 82,5 mm x 53,3 mm; Kształt korpusu (wyjście wiązki światła): Prostopadłościenny; Maks. zasięg wykrywania: 10 mm ... 1.000 mm 1); Rodzaj światła: Widzialne światło czerwone; Nadajnik światła: Nadajnik PinPoint 2); Rozmiar plamki świetlnej (odległość): Ø 10 mm (550 mm); Długość fali: 635 nm; Rodzaj ustawianiaElement przyciskowo-obrotowyBluePilot: do ustawiania zasięguIO-LinkDo ustawiania parametrów czujnika oraz funkcji Smart Task: Rodzaj ustawiania; WskazanieLED – kolor niebieskiBluePilot: wskaźnik zasięguZielona dioda LEDWskaźnik stanuStale wł.: zasilanie włączoneMiga: tryb IO-LinkŻółta dioda LEDStatus odbioru światłaStale wł.: obiekt obecnyStale wył.: brak obiektu: Wskazanie; Konfiguracja styku 2: Wejście zewnętrzne (test), konfiguracja Teach-in, sygnał przełączający; Zastosowania specjalne: Wykrywanie nierównych i błyszczących obiektów; Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC 1); Tętnienia resztkowe: ≤ 5 Vss; Pobór prądu: 30 mA 2)50 mA 3); Wyjście przełączające: PUSH/PULLPNPNPN; Wyjście QL1 / C: wyjście przełączające lub tryb IO-Link; Funkcja wyjścia: Ustawienie fabryczne: styk 2 / biały (MF), styk 4 / czarny (QL1 / C): patrz dokument nr 8022709, 8021940; Napięcie sygnału PNP wysoki/niski: Ok. UV - 2,5 V / 0 V; Napięcie sygnału NPN wysoki/niski: Ok. Uv / < 2,5 V; Prąd wyjściowy Imaks.: ≤ 100 mA; Czas odpowiedzi: ≤ 1,4 ms 4); Częstotliwość przełączania: 350 Hz 5); Typ przyłącza: Wtyk M12, 4-pinowy; Układy zabezpieczające: A 6)B 7)C 8)D 9); Klasa ochrony: III; Masa: 80 g; IO-Link: ✔; Materiał obudowy: Tworzywo sztuczne, VISTAL®; Materiał układu optycznego: Tworzywo sztuczne, PMMA; Stopień ochrony: IP66 (wg EN 60529)IP67 (wg EN 60529)IP69 (wg EN 60529) 10); Temperatura otoczenia podczas pracy: –40 °C ... +60 °C; Temperatura otoczenia – przechowywanie: –40 °C ... +75 °C; Nr pliku UL: NRKH.E181493 & NRKH7.E181493; Interfejs komunikacyjny: Interfejs komunikacyjny: IO-Link V1.1; Interfejs komunikacyjny – szczegóły: COM2 (38,4 kBaud); Czas cyklu: 2,3 ms; Długość danych procesowych: 16 Bit; Struktura danych procesowych: Bit 0 = sygnał przełączający QL1Bit 1 = sygnał przełączający QL2Bit 2 ... 15 = puste; VendorID: 26; DeviceID HEX: 0x80017F; DeviceID DEC: 8388991; Smart Task: Oznaczenie Smart Task: Znacznik czasu + eliminacja drgań styków; Funkcja logiczna: BezpośrednieILUBOknoHistereza; Funkcja timera: DezaktywowanyOpóźnienie przy włączaniuOpóźnienie wyłączeniaOpóźnienie włączenia i wyłączeniaImpuls (One Shot); Inwerter: Tak; Czas odpowiedzi: SIO Direct: 1.4 ms 1)SIO Logic: 1.65 ms 2)IOL: --- 3); Dokładność znacznika czasu: SIO Direct: --- 1)SIO Logic: --- 2)IOL: - 90 ... + 90 µs 3); Dokładność powtarzalności: SIO Direct: 750 µs 1)SIO Logic: 800 µs 2)IOL: --- 3); Min. czas pomiędzy dwoma wynikami procesowymi: SIO Direct: 1.4 ms 1)SIO Logic: 1,4 ms 2)IOL: 1,55 ms 3); Liczba buforów znacznika czasu: SIO Direct: --- 1)SIO Logic: --- 2)IOL: 8 3); Maks. zasięg znacznika czasu: SIO Direct: --- 1)SIO Logic: --- 2)IOL: 260 ms 3); Maks. czas eliminacji: SIO Direct: --- 1)SIO Logic: 52 ms 2)IOL: 52 ms 3); Sygnał przełączający QL1: Wyjście przełączające; Sygnał przełączający QL2: Wyjście przełączające; Wartość pomiarowa: Znacznik czasu; Klasyfikacje: ECl@ss 5.0: 27270904; ECl@ss 5.1.4: 27270904; ECl@ss 6.0: 27270904; ECl@ss 6.2: 27270904; ECl@ss 7.0: 27270904; ECl@ss 8.0: 27270904; ECl@ss 8.1: 27270904; ECl@ss 9.0: 27270904; ECl@ss 10.0: 27270904; ECl@ss 11.0: 27270904; ETIM 5.0: EC002719; ETIM 6.0: EC002719; ETIM 7.0: EC002719; UNSPSC 16.0901: 39121528

Typ

W26
