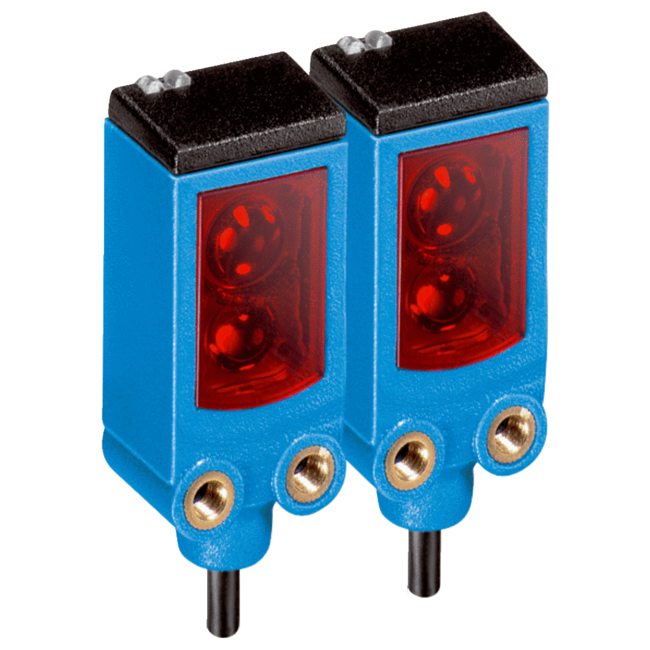

WSE4C-3P2230A70 SICK ⍾ 1080937 ⍾ WSE4C3P2230A70

Cechy: Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik barierowy; Wymiary (szer. x wys. x głęb.): 16 mm x 39,5 mm x 12 mm; Kształt korpusu (wyjście wiązki światła): Prostopadłościenny; Maks. zasięg wykrywania: 0 m ... 4 m; Zasięg wykrywania: 0 m ... 3,5 m; Rodzaj światła: Widzialne światło czerwone; Nadajnik światła: Nadajnik PinPoint 1); Rozmiar plamki świetlnej (odległość): Ø 75 mm (2 m); Długość fali: 650 nm; Rodzaj ustawiania: IO-Link; Diagnostyka: Sygnalizacja rezerwy działania; Konfiguracja styku 2: Wejście zewnętrzne, Wejście uczenia (Teach-in), Wyjście detekcji, Wyjście logiki, wyjście alarmu – rezerwa działania; Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC 1); Tętnienia resztkowe: < 5 Vss 2); Pobór prądu: 20 mA 3); Wyjście przełączające: PNP; Tryb przełączania: Załączany na jasno/ciemno; Prąd wyjściowy Imaks.: ≤ 100 mA; Czas odpowiedzi: < 0,5 ms 4); Czas odpowiedzi wyj. Q/ na pinie 2: 300 µs ... 450 µs 4) 5); Częstotliwość przełączania: 1.000 Hz 6); Częstotliwość przełączania wyj. Q/ na pinie 2: 1.000 Hz 7); Typ przyłącza: Wtyk M8, 4-biegunowy; Układy zabezpieczające: A 8)C 9)D 10); Klasa ochrony: III; Masa: 60 g; Materiał obudowy: Tworzywo sztuczne, ABS; Materiał układu optycznego: Tworzywo sztuczne, PMMA; Stopień ochrony: IP67IP66; Wejście testowe, nadajnik wyłączony: TE po 0 V; Temperatura otoczenia podczas pracy: –40 °C ... +60 °C; Temperatura otoczenia – przechowywanie: –40 °C ... +75 °C; Nr pliku UL: NRKH.E181493 & NRKH7.E181493; Numer katalogowy poszczególnych elementów: 2040701 WS4-3D2230, 2087707 WE4C-3P2230A70; Dokładność powtarzalności Q/ na pinie 2:: 150 µs 5); Interfejs komunikacyjny: Interfejs komunikacyjny: IO-Link V1.1; Interfejs komunikacyjny – szczegóły: COM2 (38,4 kBaud); Czas cyklu: 2,3 ms; Długość danych procesowych: 16 Bit; Struktura danych procesowych: Bit 0 = sygnał przełączający QL1Bit 1 = sygnał przełączający QL2Bit od 2 do 15 = wartość pomiarowa; VendorID: 26; DeviceID HEX: 0x800107; DeviceID DEC: 8388871; Smart Task: Oznaczenie Smart Task: Pomiar czasu + eliminacja drgań styków; Funkcja logiczna: BezpośrednieOKNO; Funkcja timera: DezaktywowanyOpóźnienie przy włączaniuOpóźnienie wyłączeniaOpóźnienie włączenia i wyłączeniaImpuls (One Shot); Inwerter: Tak; Dokładność pomiaru czasu: SIO Direct: ---SIO Logic: - 0,7 ... + 0,7 ms ± 0,5% mierzonej wartości czasuIOL: - 0,9 ... + 0,9 ms ± 0,5% mierzonej wartości czasu; Dokładność pomiaru czasu (np. dla mierzonego czasu 1 s): SIO Direct: ---SIO Logic: - 5,7 ... + 5,7 msIOL: - 5,9 ... + 5,9 ms; Rozdzielczość mierzonej wartości czasu: 1 ms; Min. czas pomiędzy dwoma wynikami procesowymi: SIO Direct: --- 1)SIO Logic: 450 µs 2)IOL: 500 µs 3); Maks. czas eliminacji: SIO Direct: ---SIO Logic: 30.000 msIOL: 30.000 ms; Sygnał przełączający QL1: Wyjście przełączające (w zależności od ustawionej wartości granicznej); Sygnał przełączający QL2: Wyjście przełączające (w zależności od ustawionej wartości granicznej); Wartość pomiarowa: Mierzonej wartości czasu; Klasyfikacje: ECl@ss 5.0: 27270901; ECl@ss 5.1.4: 27270901; ECl@ss 6.0: 27270901; ECl@ss 6.2: 27270901; ECl@ss 7.0: 27270901; ECl@ss 8.0: 27270901; ECl@ss 8.1: 27270901; ECl@ss 9.0: 27270901; ECl@ss 10.0: 27270901; ECl@ss 11.0: 27270901; ETIM 5.0: EC002716; ETIM 6.0: EC002716; ETIM 7.0: EC002716; UNSPSC 16.0901: 39121528

Typ

W4
