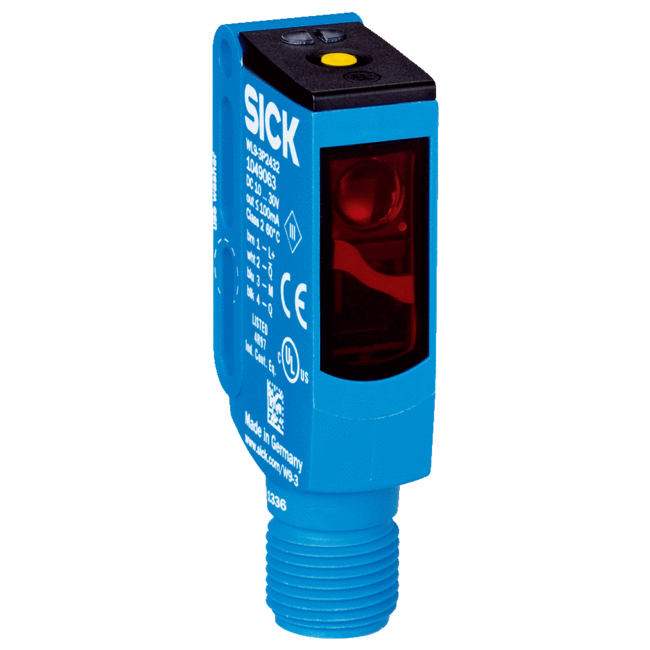

WL9C-3P2432A70 SICK ⍾ 1080916 ⍾ WL9C3P2432A70

Cechy: Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik refleksyjny, Autokolimacja; Wymiary (szer. x wys. x głęb.): 12,2 mm x 52,2 mm x 23,6 mm; Kształt korpusu (wyjście wiązki światła): Prostopadłościenny; Informacja o otworze (otworach) do mocowania: M3; Maks. zasięg wykrywania: 0 m ... 5 m 1); Zasięg wykrywania: 0 m ... 3 m 1); Rodzaj światła: Widzialne światło czerwone; Nadajnik światła: Nadajnik PinPoint 2); Rozmiar plamki świetlnej (odległość): Ø 45 mm (1,5 m); Długość fali: 650 nm; Rodzaj ustawiania: IO-LinkPojedynczy przycisk Teach-in; Diagnostyka: Kontrolowanie zabrudzenia urządzenia, Jakość uczenia (Teach-in); Konfiguracja styku 2: Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki, Wyjście alarmu zabrudzenia urządzenia; Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC 1); Tętnienia resztkowe: < 5 Vss 2); Pobór prądu: 30 mA 3); Wyjście przełączające: PNP 4); Funkcja wyjścia: Komplementarne; Tryb przełączania: Załączany na jasno/ciemno 4); Prąd wyjściowy Imaks.: ≤ 100 mA 5); Czas odpowiedzi: < 0,5 ms 6); Czas odpowiedzi wyj. Q/ na pinie 2: 300 µs ... 450 µs 6) 7); Częstotliwość przełączania: 1.000 Hz 8); Częstotliwość przełączania wyj. Q/ na pinie 2: ≤ 1.000 Hz 9); Typ przyłącza: Wtyk M12, 4-pinowy; Układy zabezpieczające: A 10)B 11)C 12); Klasa ochrony: III; Masa: 13 g; Filtr polaryzacyjny: ✔; IO-Link: ✔; Materiał obudowy: Tworzywo sztuczne, VISTAL®; Materiał układu optycznego: Tworzywo sztuczne, PMMA; Stopień ochrony: IP66IP67IP69K; Temperatura otoczenia podczas pracy: –40 °C ... +60 °C; Temperatura otoczenia – przechowywanie: –40 °C ... +75 °C; Nr pliku UL: NRKH.E181493; Dokładność powtarzalności Q/ na pinie 2:: 150 µs 7); Charakterystyka bezpieczeństwa technicznego: MTTFD: 1.222 lat(a); DCavg: 0%; Interfejs komunikacyjny: Interfejs komunikacyjny: IO-Link V1.1; Interfejs komunikacyjny – szczegóły: COM2 (38,4 kBaud); Czas cyklu: 2,3 ms; Długość danych procesowych: 16 Bit; Struktura danych procesowych: Bit 0 = sygnał przełączający QL1Bit 1 = sygnał przełączający QL2Bit od 2 do 15 = wartość pomiarowa; VendorID: 26; DeviceID HEX: 0x8000D8; DeviceID DEC: 8388824; Smart Task: Oznaczenie Smart Task: Pomiar czasu + eliminacja drgań styków; Funkcja logiczna: BezpośrednieOKNO; Funkcja timera: DezaktywowanyOpóźnienie przy włączaniuOpóźnienie wyłączeniaOpóźnienie włączenia i wyłączeniaImpuls (One Shot); Inwerter: Tak; Dokładność pomiaru czasu: SIO Direct: --- 1)SIO Logic: - 0,7 ... + 0,7 ms ± 0,5% mierzonej wartości czasu 2)IOL: - 0,9 ... + 0,9 ms ± 0,5% mierzonej wartości czasu 3); Dokładność pomiaru czasu (np. dla mierzonego czasu 1 s): SIO Direct: --- 1)SIO Logic: - 5,7 ... + 5,7 ms 2)IOL: - 5,9 ... + 5,9 ms 3); Rozdzielczość mierzonej wartości czasu: 1 ms; Min. czas pomiędzy dwoma wynikami procesowymi: SIO Direct: ---SIO Logic: 450 µsIOL: 500 µs; Maks. czas eliminacji: SIO Direct: ---SIO Logic: 30.000 msIOL: 30.000 ms; Sygnał przełączający QL1: Wyjście przełączające (w zależności od ustawionej wartości granicznej); Sygnał przełączający QL2: Wyjście przełączające (w zależności od ustawionej wartości granicznej); Wartość pomiarowa: Mierzonej wartości czasu; Klasyfikacje: ECl@ss 5.0: 27270902; ECl@ss 5.1.4: 27270902; ECl@ss 6.0: 27270902; ECl@ss 6.2: 27270902; ECl@ss 7.0: 27270902; ECl@ss 8.0: 27270902; ECl@ss 8.1: 27270902; ECl@ss 9.0: 27270902; ECl@ss 10.0: 27270902; ECl@ss 11.0: 27270902; ETIM 5.0: EC002717; ETIM 6.0: EC002717; ETIM 7.0: EC002717; UNSPSC 16.0901: 39121528

Typ

W9
