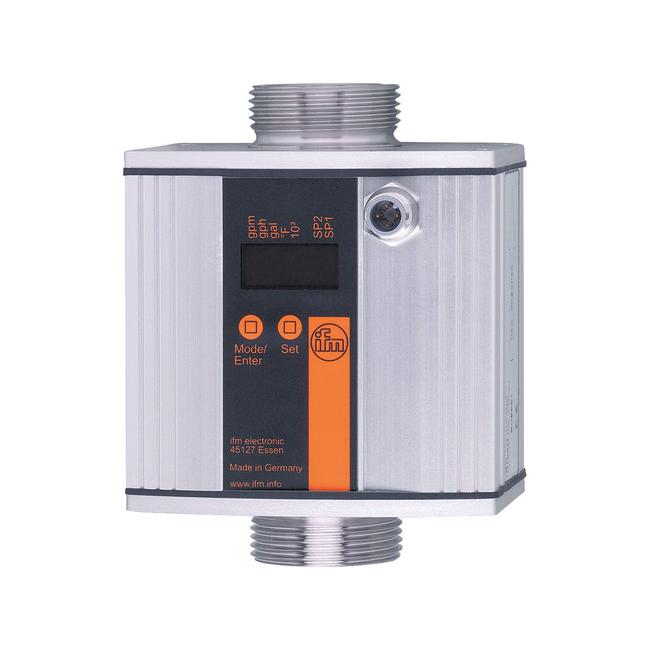

SU9001 ifm ⍾ SUR54HGBFRKG/W/US-100-IPF

Przepływomierz ultradźwiękowy; Min. rezystancja izolacji [MΩ] : 100; (500 V DC); Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : 10; Wejścia : resetowanie licznika; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; sygnał impulsowy; (konfigurowalne); Wykonanie elektryczne : PNP/NPN; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 250; (na wyjście); Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; (skalowany); Maks. obciążenie [Ω] : 500; Analogowe wyjście napięciowe [V] : 0...10; (skalowany); Min. rezystancja obciążenia [Ω] : 2000; Wyjście impulsowe : pomiar ilości przepływu; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy : 0...3170 gph: 0...52,84 gpm; Zakres wyświetlacza : 0...3804 gph: 0...63,4 gpm; Rozdzielczość : 1 gph: 0,02 gpm; Punkt przełączania SP : 7...3170 gph: 0,12...52,84 gpm; Punkt resetu rP : 0...3163 gph: 0...52,72 gpm; Punkt początkowy wyjścia analogowego ASP : 0...2547 gph: 0...42,46 gpm; Punkt końcowy wyjścia analogowego AEP : 621...3170 gph: 10,36...52,84 gpm; Maks. przepływ : 3804 gph: 63,4 gpm; Krok : 1 gph: 0,02 gpm; Wartość impulsu : 0,02...9000 * 10³ gal; W krokach co : 0,02 gal; Długość impulsu [s] : 0,095...2; Odpowiedź dynamiczna T05 / T09 [s] : T09 = 30 (Q > 5 gpm); (woda); Czas reakcji [s] : 0,25; (dAP = 0); Programowalny czas opóźnienia dS, dr [s] : 0...50; Tłumienie wyjścia przełączającego dAP [s] : 0...1; Możliwości parametryzacji : Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; Temperatura otoczenia [°F] : 14...140; Temperatura składowania [°F] : -13...176; Materiał : obudowa: AlMgSi0,5 anodowane; uszczelnienie: FKM; PA 6.6; folia ochronna: PA; Materiały części w kontakcie z medium : stal nierdzewna (1.4404 / 316L); FKM; PPS; Centellen 200; Przyłącze procesowe : połączenie gwintowane G 1 1/4 uszczelka płaska; Dostarczane elementy : uszczelnienie: 2, Centellen; Akcesoria (opcjonalne) : adapter do rurowciągów: 1 x 1" NPT, stal kwasoodporna, E40206

Typ

Czujniki przepływu - Przepływomierze

Przyłącze

Konektor: 1 x M12; Materiał obudowy: mosiądz, Optalloy-plated; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Pobór prądu

100 mA

Napięcie zasilania

19...30 DC; (wg EN 50178 SELV/PELV) V

Panel

Jednostka wyświetlana: 5 x LED, kolor zielony (gpm, gph, gal, °F, 10³) | Stan wyjścia: 2 x LED, kolor żółty | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy | Programowanie: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 67

Waga

1859 g

Wymiary

104,5 x 32,5 x 113,6 mm
