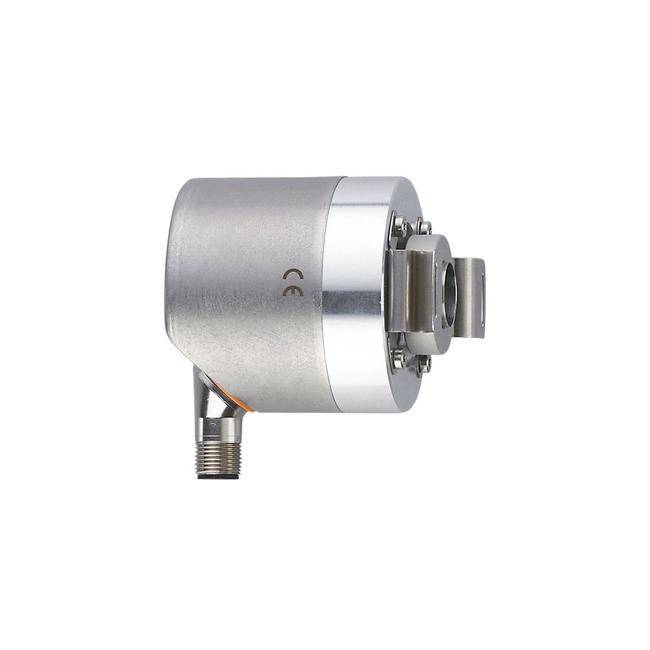

ROP524 ifm ⍾ INCREMENTAL ENCODER PERFORMANCE LINE

Programowalny enkoder z tuleją; Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Maks. Ilość obrotów - ograniczenie elektroniki [U/min] : 12000; Wykonanie elektryczne : HTL/TTL; Częstotliwość przełączania [kHz] : 1000; Ustawienia fabryczne : Funkcja wyjścia: HTL (50 mA); Zabezpieczenie przed zwarciem : tak; Przesunięcie fazy pomiędzy sygnałem A i B [°] : 90; Rozdzielczość : 1...10000; (parametryzowalna; Ustawienia fabryczne: 1024) rozdzielczość; Punkt przełączania SP : -9994...9999 U/min: -166,6...166,7 Hz; Punkt resetu rP : -9999...9994 U/min: -166,7...166,6 Hz; Możliwa nastawa : 1...9999; Dokładność [°] : 0,1; Możliwości parametryzacji : enkoder; Rozdzielczość; Kierunek obrotów; HTL; TTL; Monitor prędkości obrotowej; Rozdzielczość; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.1; SIO tryb : tak; Min.czas cyklu procesu [ms] : 2,3; Temperatura otoczenia [°C] : -40...85; Temperatura składowania [°C] : -40...85; Maks. wilgotność względna powietrza [%] : 95; (bez kondensacji); Materiał : kołnierz: aluminium; obudowa: stal nierdzewna (1.4521 / 444); okno wyświetlacza: PEI; Maks. liczba obrotów [U/min] : 12000; Maks. moment rozruchowy [Nm] : 2; Referencyjna temperatura dla oidanego momentu [°C] : 20; Wykonanie wału : tuleja jednostronnie otwarta; Średnica wału [mm] : 15,875; Materiał wału : stal nierdzewna; Mocowanie: głębokość wału [mm] : 27; Max. odchylenie wału od osi [mm] : 0,5; Dostarczane elementy : Sprzęgło do enkodera: 2; IO-Link : Konektor: 1 x M12, radialny, możliwość zastosowania osiowego; Materiał obudowy: stal nierdzewna (1.4401 / 316); Maks. długość przewodu: 100 m; (IO-Link: max. 20 m)

Typ

Enkodery

Przyłącze

Konektor: 1 x M12; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Pobór prądu

< 350 mA

Napięcie zasilania

4,75...30 DC V

Panel

wyświetlacz 10-segmentowy, czerwony / zielony 4-cyfrowy parametryzowalna | 2 x LED, kolor żółty | 5 x LED, kolor zielony

Stopień ochrony

IP 65; (na obudowie: IP 67; na wale: IP 65)

Waga

465,5 g

Wymiary

Ø 58,5 / L = 69 mm
