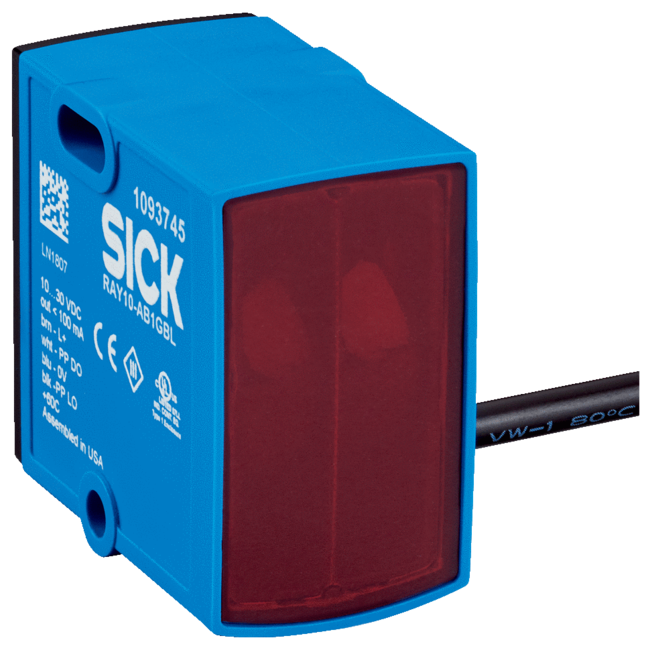

RAY10-AB1GBL SICK ⍾ 1093745 ⍾ RAY10AB1GBL

Cechy: Zasada działania czujnika/ zasada detekcji: Fotoprzekaźnik refleksyjny, Układ dwusoczewkowyReflex Array; Wymiary (szer. x wys. x głęb.): 21,5 mm x 36 mm x 37,7 mm; Kształt korpusu (wyjście wiązki światła): Prostopadłościenny; Minimalna wielkość obiektu: 5 mm, Niezależna od pozycji detekcja w obrębie pasma światła; Wysokość pola detekcji: 25 mm; Maks. zasięg wykrywania: 0 m ... 1,5 m 1); Odległość między fotoprzekaźnikiem a odbłyśnikiem: 0,3 m ... 1,5 m 1); Rodzaj światła: Widzialne światło czerwone; Nadajnik światła: Nadajnik PinPoint 2); Rozmiar plamki świetlnej (odległość): 37 mm x 12 mm (1 m); Długość fali: 635 nm; Rodzaj ustawiania: Potencjometr; AutoAdapt: ✔; Zastosowania specjalne: Wykrywanie przezroczystych obiektów, Wykrywanie perforowanych obiektów, Wykrywanie nierównych i błyszczących obiektów, Wykrywanie obiektów o dużej tolerancji położenia, Wykrywanie płaskich obiektów; Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC 1); Tętnienia resztkowe: ≤ 5 Vss; Pobór prądu: 30 mA 2); Wyjście przełączające: PUSH/PULLPNPNPN; Tryb przełączania: Załączany na jasno/ciemno; Napięcie sygnału PNP wysoki/niski: Ok. UV - 2,5 V / 0 V; Napięcie sygnału NPN wysoki/niski: Ok. Uv / < 2,5 V; Prąd wyjściowy Imaks.: ≤ 100 mA; Czas odpowiedzi: ≤ 0,5 ms 3); Częstotliwość przełączania: 1.000 Hz 4); Typ przyłącza: Przewód z wolnym końcem, 4-żyłowy, 2 m 5); Materiał przewodu: PVC; Układy zabezpieczające: A 6)B 7)C 8)D 9); Klasa ochrony: III; Masa: 130 g; Materiał obudowy: Tworzywo sztuczne, ABS; Materiał układu optycznego: Tworzywo sztuczne, PMMA; Stopień ochrony: IP67; Temperatura otoczenia podczas pracy: –40 °C ... +60 °C 10); Temperatura otoczenia – przechowywanie: –40 °C ... +70 °C; Nr pliku UL: NRKH.E189383 & NRKH7.E189383; Klasyfikacje: ECl@ss 5.0: 27270902; ECl@ss 5.1.4: 27270902; ECl@ss 6.0: 27270902; ECl@ss 6.2: 27270902; ECl@ss 7.0: 27270902; ECl@ss 8.0: 27270902; ECl@ss 8.1: 27270902; ECl@ss 9.0: 27270902; ECl@ss 10.0: 27270902; ECl@ss 11.0: 27270902; ETIM 5.0: EC002717; ETIM 6.0: EC002717; ETIM 7.0: EC002717; UNSPSC 16.0901: 39121528

Typ

Reflex Array
