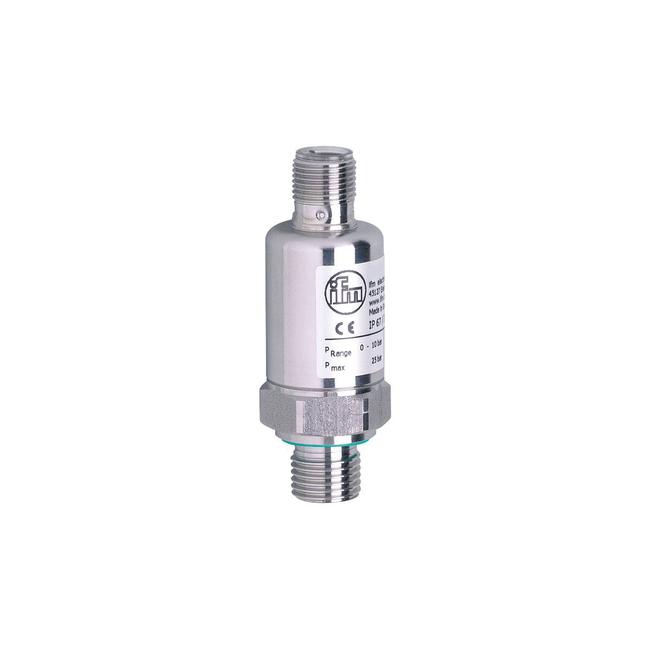

PT3542 ifm ⍾ PT-100-SBG14-A-ZVG/US/ /W

Transmiter ciśnienia; Min. rezystancja izolacji [MΩ] : 100; (500 V DC); Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Łączna liczba wyjść : 1; Sygnał wyjściowy : sygnał analogowy; Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; Maks. obciążenie [Ω] : 775; (Ub = 24 V; (Ub - 8,5 V) / 20 mA); Zakres pomiarowy : 0...100 bar: 0...1450 psi: 0...10 MPa; Powtarzalność [% zakresu] : < ± 0,1; (z wahaniami temperatury < 10 K); Odchyłka od charakterystyki [% zakresu] : < ± 1,0; (zawiera dryft z powodu momentu dokręcającego, błąd zera i zakresu); Odchylenie liniowości [% zakresu] : < ± 0,25 (BFSL) / < ± 0,5 (LS); Odchylenie histerezy [% zakresu] : < ± 0,2; Stabilność długotrwała [% zakresu] : < ± 0,1; (na 6 miesiecy); Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] : < ± 0,1; (-25...90 °C); Współczynnik temperaturowy zakresu [% na zakres 10 K] : < ± 0,1; (-25...90 °C); Czas odpowiedzi skokowej wyjścia analogowego [ms] : 3; Temperatura otoczenia [°C] : -25...90; Temperatura składowania [°C] : -40...100; Materiał : stal nierdzewna (1.4404 / 316L); PA; Materiały części w kontakcie z medium : stal nierdzewna (1.4404 / 316L); uszczelnienie: FKM; Min. liczba cykli ciśnienia : 50 milionów; Przyłącze procesowe : połączenie gwintowane G 1/4 gwint zewnętrzny; Zintegrowany tłumik : nie (można zainstalować)

Typ

Czujniki ciśnienia

Przyłącze

Konektor: 1 x M12

Ilość we/wy

Liczba wyjść analogowych: 1

Pobór prądu

< 50 mA

Napięcie zasilania

8,5...36 DC V

Panel

Jednostka wyświetlana: 4 x LED, kolor zielony | Stan wyjścia: 2 x LED, kolor żółty | Wyświetlanie funkcji: wyświetlacz alfanumeryczny, 4-cyfrowy | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 67; IP 69K

Waga

81,5 g

Wymiary

100 x 34 x 48 mm
