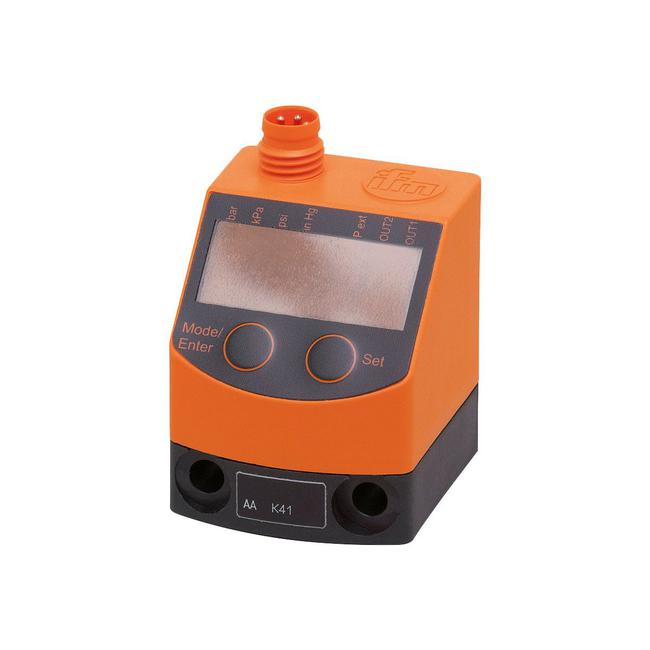

PQ3834 ifm ⍾ PQ-010-KHR18-KFPKG/AS/

Czujnik ciśnienia do pneumatyki; Min. rezystancja izolacji [MΩ] : 100; (500 V DC); Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Zabezpieczenie nadnapięciowe : tak; (< 40 V); Czas rozruchu [s] : 0,5; Zintegrowana funkcja Watchdog : tak; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne); Wykonanie elektryczne : PNP; Liczba wyjść binarnych : 1; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 100; Częstotliwość przełączania DC [Hz] : < 100; Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20; Maks. obciążenie [Ω] : 500; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zakres pomiarowy : -1...10 bar: -15...145 psi: -30...296 inHg: -100...1000 kPa; Punkt przełączania SP : -0,9...10 bar: -13...145 psi: -26...296 inHg: -90...1000 kPa; Punkt resetu rP : -0,95...9,95 bar: -14...144 psi: -28...294 inHg: -95...995 kPa; W krokach co : 0,05 bar: 1 psi: 2 inHg: 5 kPa; Dokładność punktu przełączania [% zakresu] : < ± 0,5; Powtarzalność [% zakresu] : < ± 0,1; (z wahaniami temperatury < 10 K); Odchyłka od charakterystyki [% zakresu] : < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej); Odchylenie histerezy [% zakresu] : < ± 0,25; Stabilność długotrwała [% zakresu] : < ± 0,05; (na 6 miesiecy); Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] : 0,2; (0...60 °C); Współczynnik temperaturowy zakresu [% na zakres 10 K] : 0,2; (0...60 °C); Czas reakcji [ms] : < 6; Programowalny czas opóźnienia dS, dr [s] : 0; 0,002...5; Czas odpowiedzi skokowej wyjścia analogowego [ms] : 6; Możliwości parametryzacji : histereza / okno; normalnie otwarty / zamknięty; wyjście analogowe; IO-Link; logika przełączania; opóźnienie załączania/resetowania wyjścia przełączającego; Tłumienie; Jednostka wyświetlana; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.1; Norma SDCI : IEC 61131-9 FDIS; Profil : Smart Sensor: Process Data Variable; Device Identification; SIO tryb : tak; Wymagany typ portu master : A; Ilość danych analogowych : 1; Ilość danych binarnych : 2; Min.czas cyklu procesu [ms] : 2,3; Obsługiwane DeviceID : Typ działania: DeviceID | domyślna: 367; Temperatura otoczenia [°C] : 0...70; Temperatura składowania [°C] : -25...85; Materiał : PBT; FKM; Poliester; Materiały części w kontakcie z medium : mosiądz; FKM; krzem (pokrycie); PBT; Min. liczba cykli ciśnienia : 50 milionów; Przyłącze procesowe : połączenie gwintowane G 1/8 Gwint wewnętrzny Gwint wewnętrzny:M5; Jednostka wyświetlana : bar; kPa; psi; inHg

Typ

Czujniki ciśnienia

Przyłącze

Konektor: 1 x M8; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Pobór prądu

< 50 mA

Napięcie zasilania

18...32 DC; (zgodnie z SELV/PELV) V

Panel

Jednostka wyświetlana: 4 x LED, kolor zielony | Stan wyjścia: 1 x LED, kolor żółty | Wyświetlanie funkcji: wyświetlacz alfanumeryczny, 4-cyfrowy | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 65

Waga

87 g

Wymiary

100 x 34 x 48 mm
