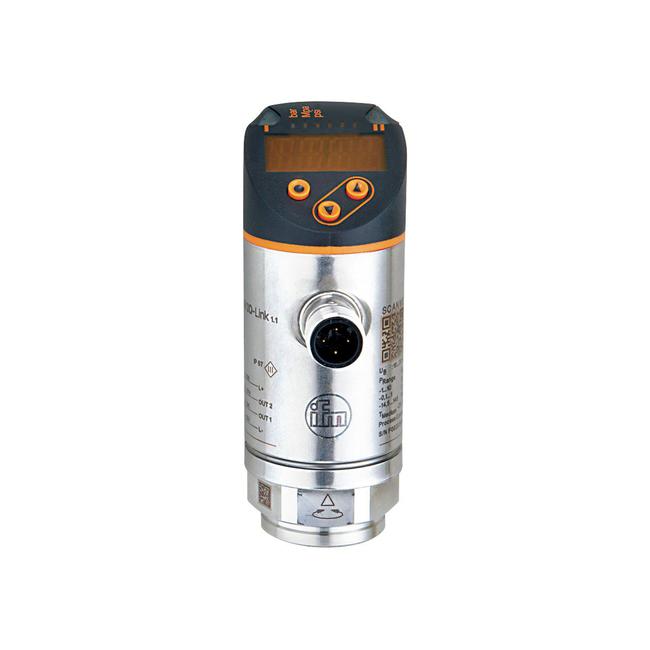

PN7039 ifmPN-1-1BRER14-QFRKG/US/ /V

Czujnik ciśnienia z wyświetlaczem; Min. rezystancja izolacji [MΩ] : 100; (500 V DC); Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : < 0,3; Zintegrowana funkcja Watchdog : tak; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; IO-Link; (konfigurowalne); Wykonanie elektryczne : PNP/NPN; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2,5; Prąd obciążenia wyjścia przełączającego DC [mA] : 150; (200 (...60 °C) 250 (...40 °C)); Częstotliwość przełączania DC [Hz] : < 170; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy [kPa] : -100...100; Profil : Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis; Min.czas cyklu procesu [ms] : 2,3; Rozdzielczość IO-Link - ciśnienie [kPa] : 0,1; Rozdzielczość IO-Link - ciśnienie [MPa] : 0,0001; Dane procesowe IO-Link (cykliczne) : Funkcja: długość bajtu | Ciśnienie: 14 | informacje o przełączaniu binarnym: 2; Funkcje IO-Link (acykliczne) : nazwa przypisana do aplikacji; Profil : Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000); Min.czas cyklu procesu [ms] : 3; Dane procesowe IO-Link (cykliczne) : Funkcja: długość bajtu | Ciśnienie: 16 | status urządzenia: 4 | informacje o przełączaniu binarnym: 2; Dokładność punktu przełączania [% zakresu] : < ± 0,5; Powtarzalność [% zakresu] : < ± 0,1; (z wahaniami temperatury < 10 K); Odchyłka od charakterystyki [% zakresu] : < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej); Odchylenie histerezy [% zakresu] : < ± 0,25; Stabilność długotrwała [% zakresu] : < ± 0,05; (na 6 miesiecy); Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] : < ± 0,2; (-0...80 °C); Współczynnik temperaturowy zakresu [% na zakres 10 K] : < ± 0,2; (-0...80 °C); Czas reakcji [ms] : < 3; Programowalny czas opóźnienia dS, dr [s] : 0...50; Możliwości parametryzacji : histereza / okno; normalnie otwarty / zamknięty; logika przełączania; opóźnienie włączenia / wyłączenia; Tłumienie; Jednostka wyświetlana; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.1; Norma SDCI : IEC 61131-9; SIO tryb : tak; Wymagany typ portu master : A; (dla niepodłączonego pinu 2 : B); Obsługiwane DeviceID : Typ działania: DeviceID | Factory setting / CMPT = 2: 626 | Status_B High Resolution / CMPT = 3: 442; Uwaga : Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”; Temperatura otoczenia [°C] : -25...80; Temperatura składowania [°C] : -40...100; Materiał : stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; Materiały części w kontakcie z medium : stal nierdzewna (1.4404 / 316L); ceramika; FKM; Min. liczba cykli ciśnienia : 100 milionów; Moment dokręcający [Nm] : 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.); Przyłącze procesowe : połączenie gwintowane G 1/4 Gwint wewnętrzny; Zintegrowany tłumik : nie (można zainstalować)

Przyłącze
Konektor: 1 x M12; Styki: pozłacane
Ilość we/wy
Liczba wyjść binarnych: 2
Pobór prądu
< 35 mA
Napięcie zasilania
18...30 DC; (zgodnie z SELV/PELV) V
Panel
Jednostka wyświetlana: 4 x LED, kolor zielony (kPa) | Stan wyjścia: 2 x LED, kolor żółty | Wartość mierzona: wyświetlacz alfanumeryczny, czerwony / zielony 4-cyfrowy
Stopień ochrony
IP 65; IP 67
Waga
225 g
Wymiary
1136 x 50 x 60 mm
