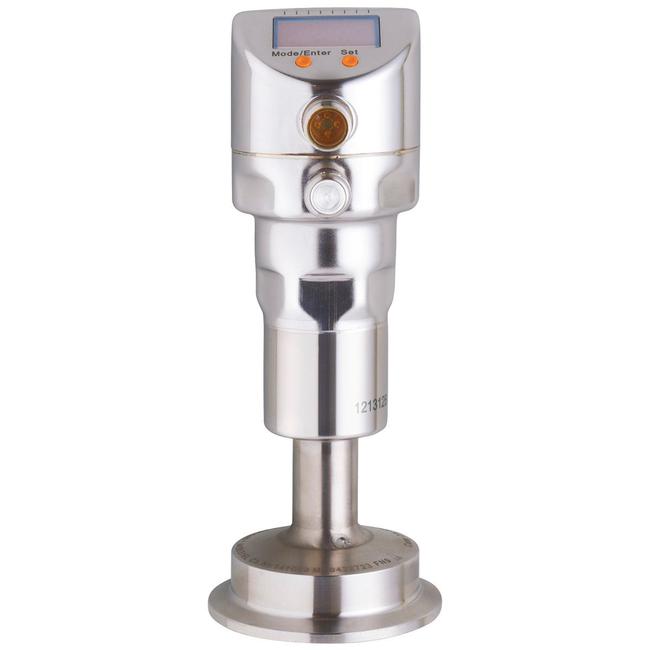

PI2304 ifm ⍾ PI-010-REZ02-MFRKG/US/ /P

Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową; Min. rezystancja izolacji [MΩ] : 100; (500 V DC); Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Zintegrowana funkcja Watchdog : tak; Czas odpowiedzi skokowej wyjścia analogowego [ms] : 45; Minimalny czas odpowiedzi wyjścia przełączającego (dAP) [ms] : 3; Czas odpowiedzi skokowej wyjścia analogowego [ms] : 7; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalne); Wykonanie elektryczne : PNP/NPN; Liczba wyjść binarnych : 2; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20, odwracalny; (skalowany); Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy : -1...10 bar: -14,5...145 psi: -0,1...1 MPa; Punkt przełączania SP : -0,98...10 bar: -14,2...145 psi: -0,098...1 MPa; Punkt resetu rP : -1...9,98 bar: -14,5...144,7 psi: -0,1...0,998 MPa; Wyjście analogowe / dolna wartość : -1...7,5 bar: -14,5...108,7 psi: -0,1...0,75 MPa; Wyjście analogowe / górna wartość : 1,5...10 bar: 21,8...145 psi: 0,15...1 MPa; W krokach co : 0,01 bar: 0,1 psi: 0,001 MPa; Ustawienia fabryczne : SP1 = 2,50 bar: rP1 = 2,30 bar | SP2 = 7,50 bar: rP2 = 7,30 bar | ASP = 0,00 bar: AEP = 10,00 bar; Dokładność punktu przełączania [% zakresu] : < ± 0,2; (Turn down 1:1); Powtarzalność [% zakresu] : < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1); Odchyłka od charakterystyki [% zakresu] : < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1); Odchylenie liniowości [% zakresu] : < ± 0,15; (Turn down 1:1); Odchylenie histerezy [% zakresu] : < ± 0,15; (Turn down 1:1); Stabilność długotrwała [% zakresu] : < ± 0,1; (Turn down 1:1; na rok); Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] : < ± 0,2; (0...200 °C); Współczynnik temperaturowy zakresu [% na zakres 10 K] : < ± 0,15; (0...200 °C); Tłumienie wyjścia przełączającego dAP [s] : 0...30; Tłumienie wyjścia analogowego dAA [s] : 0,01...99,99; Interfejs komunikacyjny : IO-Link; Typ transmisji : COM2 (38,4 kBaud); IO-Link Revision : 1.0; Norma SDCI : IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002; Profil : brak Profilu; SIO tryb : tak; Wymagany typ portu master : A; Ilość danych analogowych : 1; Ilość danych binarnych : 2; Min.czas cyklu procesu [ms] : 2,3; Obsługiwane DeviceID : Typ działania: DeviceID | domyślna: 103; Temperatura otoczenia [°C] : -25...80; Uwaga dot. temperatury otoczenia : Temperatura medium: ≤ 160 °C; Temperatura otoczenia [°C] : -25...65; Uwaga dot. temperatury otoczenia : Temperatura medium: ≤ 200 °C; Temperatura składowania [°C] : -25...100; Materiał : stal nierdzewna (1.4404 / 316L); stal kwasoodporna (1.4435 / 316L); PBT; PEI; PFA; Materiały części w kontakcie z medium : stal kwasoodporna (1.4435 / 316L); Min. liczba cykli ciśnienia : 10 milionów; Przyłącze procesowe : Clamp DN50 (2") DIN 32676 (ISO 2852); Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium : < 0,38 / -; Wypełnienie separatora : NEOBEE (klasa spożywcza, zgodna z FDA); Średnica membrany [mm] : 47,5; Jednostka wyświetlana : bar; psi; MPa; % zakresu; Konektor: 1 x M12; Styki: pozłacane

Typ

Czujniki ciśnienia

Przyłącze

Konektor: 1 x M12; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1

Pobór prądu

< 50 mA

Napięcie zasilania

18...32 DC V

Panel

Jednostka wyświetlana: LED, kolor zielony | Stan wyjścia: LED, kolor żółty | Wyświetlanie funkcji: wyświetlacz alfanumeryczny, 4-cyfrowy | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 67; IP 68; IP 69K

Waga

1168 g

Wymiary

1136 x 50 x 60 mm
