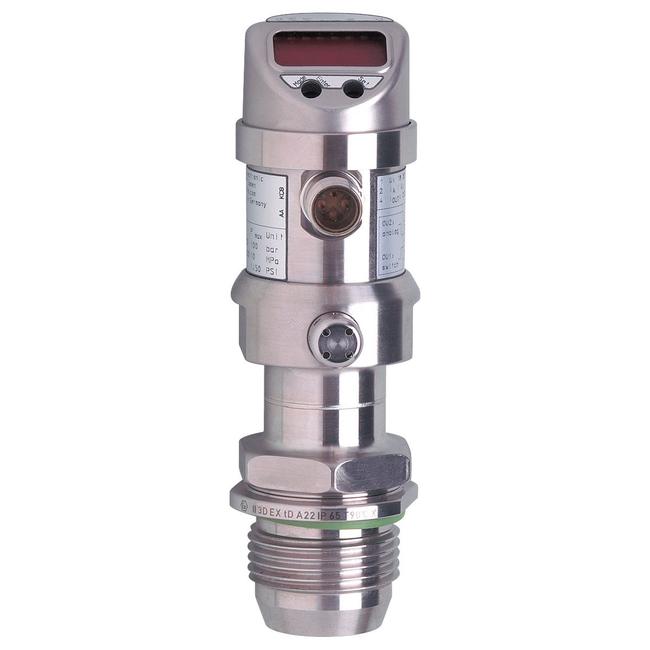

PI009A ifm ⍾ PI-1-1BREA01-MFRKG/US/3D/3G /P

Czujnik ciśnienia z wyświetlaczem i płaską celką pomiarową; Klasa ochrony : III; Zabezpieczenie przed odwrotną polaryzacją : tak; Czas rozruchu [s] : 0,5; Zasada pomiaru : hydrostatyczna; Zintegrowana funkcja Watchdog : tak; Łączna liczba wyjść : 2; Sygnał wyjściowy : sygnał przełączający; sygnał analogowy; (konfigurowalne); Wykonanie elektryczne : PNP/NPN; Liczba wyjść binarnych : 1; Funkcja wyjścia : normalnie otwarty / zamknięty; (parametryzowalna); Maks. spadek napięcia wyjścia przełączającego DC [V] : 2; Prąd obciążenia wyjścia przełączającego DC [mA] : 250; Częstotliwość przełączania DC [Hz] : 6; Liczba wyjść analogowych : 1; Analogowe wyjście prądowe [mA] : 4...20, odwracalny; (skalowany 1:4); Maks. obciążenie [Ω] : (Ub - 10 V) / 20 mA; Analogowe wyjście napięciowe [V] : 0...10, odwracalny; (skalowany 1:4); Min. rezystancja obciążenia [Ω] : 2000; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Zakres pomiarowy : -1...1 bar: -1000...1000 mbar: -14,5...14,5 psi: -100...100 kPa; Punkt przełączania SP : -998...1000 mbar: -14,45...14,5 psi: -99,8...100 kPa; Punkt resetu rP : -1000...998 mbar: -14,5...14,45 psi: -100...99,8 kPa; Wyjście analogowe / dolna wartość : -1000...500 mbar: -14,5...7,25 psi: -100...50 kPa; Wyjście analogowe / górna wartość : -500...1000 mbar: -7,25...14,5 psi: -50...100 kPa; W krokach co : 1 mbar: 0,05 psi: 0,1 kPa; Dokładność punktu przełączania [% zakresu] : < ± 0,2; (Turn down 1:1); Powtarzalność [% zakresu] : < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1); Odchyłka od charakterystyki [% zakresu] : < ± 0,2; (Turn down 1:1 , liniowość uwzględniająca histerezę i powtarzalność , ustawienie wartości granicznej według normy DIN EN IEC 62828-1); Odchylenie liniowości [% zakresu] : < ± 0,15; (Turn down 1:1); Odchylenie histerezy [% zakresu] : < ± 0,15; (Turn down 1:1); Stabilność długotrwała [% zakresu] : < ± 0,1; (Turn down 1:1; na rok); Współczynnik temperaturowy punktu zerowego [% na zakres 10 K] : < ± 0,05; (0...70 °C); Współczynnik temperaturowy zakresu [% na zakres 10 K] : < ± 0,15; (0...70 °C); Czas reakcji [ms] : < 100; Tłumienie wyjścia przełączającego dAP [s] : 0,1...100; Tłumienie wyjścia analogowego dAA [s] : 0,1...100; Czas odpowiedzi skokowej wyjścia analogowego [ms] : 25; Możliwości parametryzacji : histereza / okno; normalnie otwarty / zamknięty; logika przełączania; wyjście prądowe / napięciowe; Tłumienie; kalibracja wyświetlanej wartości; wyświetlacz może być obracany / wyłączany; Jednostka wyświetlana; punkt zerowy; zakres; Temperatura otoczenia [°C] : -20...60; Temperatura składowania [°C] : -40...100; Materiał : stal nierdzewna (1.4404 / 316L); PC; PBT; PEI; FKM; PTFE; Materiały części w kontakcie z medium : ceramika (99,9 % Al2 O3); stal kwasoodporna (1.4435 / 316L); stal nierdzewna (1.4404 / 316L); charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE; EPDM; Min. liczba cykli ciśnienia : 100 milionów; Przyłącze procesowe : połączenie gwintowane G 1 gwint zewnętrzny stożek uszczelniający; Jednostka wyświetlana : mbar; kPa; psi; inH2O; mWS; % zakresu

Typ

Czujniki ciśnienia

Przyłącze

Konektor: 1 x M12; Styki: pozłacane

Ilość we/wy

Liczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Pobór prądu

< 50 mA

Napięcie zasilania

18...32 DC V

Panel

Jednostka wyświetlana: 6 x, kolor zielony | Stan wyjścia: LED, kolor żółty | Wyświetlanie funkcji: wyświetlacz alfanumeryczny, 4-cyfrowy | Wartość mierzona: wyświetlacz alfanumeryczny, 4-cyfrowy

Stopień ochrony

IP 65

Waga

513 g

Wymiary

1136 x 50 x 60 mm
