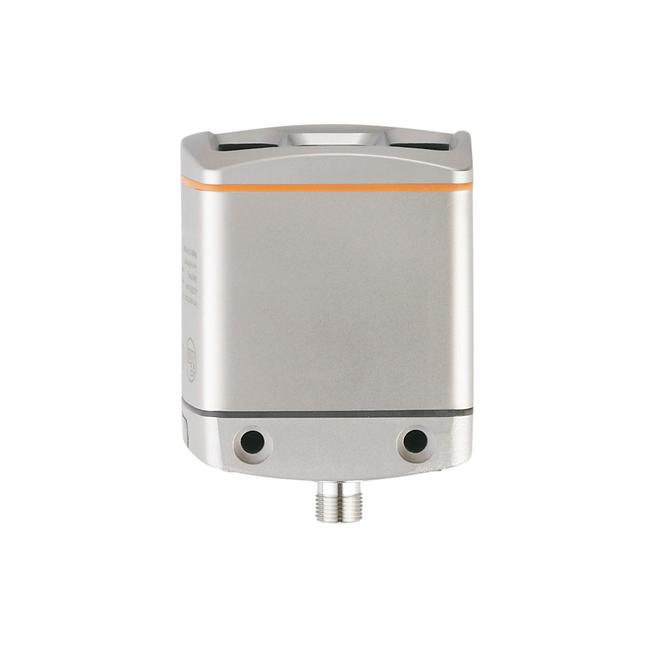

O3D312 ifm ⍾ O3DIRDKG/E1/GM/S/60

Czujnik 3D; Maks. obecne zużycie [mA] : 2400; (prąd szczytowy impuls.); Moc pobierana [W] : 10; (Wartość typowa); Klasa ochrony : III; Rodzaj światła : podczerwień; Czujnik obrazu : PMD 3D ToF-Chip; Zintegrowane oświetlenie : tak; (podczerwień: 850 nm niewidzialne promieniowanie LED); Wyzwalanie : 24 V PNP/NPN (IEC 61131-2 Typ 3); Liczba wejść binarnych : 2; Obwód wejść binarnych : 24 V PNP/NPN; (konfigurowalne; IEC 61131-2 Typ 3); Łączna liczba wyjść : 3; Liczba wyjść binarnych : 3; (konfigurowalne); Funkcja wyjścia : 24 V PNP/NPN; (EN 61131-2); Maks. spadek napięcia wyjścia przełączającego DC [V] : 1; Maks. prąd obciążenia na wyjście [mA] : 100; Liczba wyjść analogowych : 1; (konfigurowalne); Analogowe wyjście prądowe [mA] : 4...20; Maks. obciążenie [Ω] : 500; Analogowe wyjście napięciowe [V] : 0...10; Min. rezystancja obciążenia [Ω] : 10000; Dokładność wyjścia analogowego [%] : 1; Zabezpieczenie przed zwarciem : tak; Typ zabezpieczenia przed zwarciem : impulsowe; Zabezpieczenie przed przeciążeniem : tak; Rozdzielczość wyjścia analogowego : 12 bit; Gwarantowany zasięg działania [mm] : 300...8000; Uwaga dotycząca zasięgu działania : rozmiar obiektu: 200 x 200 mm | współczynnik odbicia: 18 %; Rozdzielczość obrazu 3D [px] : 176 x 132; Kąt widzenia 3D [°] : 60 x 45; (wartość zanmionowa bez korekcji dystorcji); Częstotliwość wyzwalania 3D [Hz] : 25; Zakres pomiarowy [m] : < 30; Możliwości parametryzacji : Poprzez komputer PC z oprogramowaniem ifmVisionAssistant; Interfejs komunikacyjny : Ethernet; Standard transmisji danych : 10Base-T; 100Base-TX; Prędkość transmisji : 10; 100; Protokół : TCP/IP; EtherNet/IP; PROFINET; Ustawienia fabryczne : adres IP: 192.168.0.69 | maska podsieci: 255.255.255.0 | adres IP bramki: 192.168.0.201; Typ użycia : Transmisja danych; Typ użycia : nastawa parametru; Transmisja danych; Temperatura otoczenia [°C] : -10...50; Temperatura składowania [°C] : -40...85; Maks. odporność na oświetlenie zewnętrzne [klx] : 8; (ze zmniejszoną dokładnością pomiaru i powtarzalnością: < 100); Materiał : obudowa: stal nierdzewna (1.4404 / 316L); przednia soczewka: PMMA; Wyświetlanie funkcji: PA; Moment dokręcający [Nm] : < 0,8; Dostarczane elementy : Nakładka ochronna; Konektor: 1 x M12

Typ

Czujniki do monitorowania przenośników

Przyłącze

Konektor: 1 x M12

Ilość we/wy

Liczba wejść binarnych: 2; Liczba wyjść binarnych: 3; Liczba wyjść analogowych: 1

Pobór prądu

420; (maksymalna wartość skuteczna: < 1600 mA) mA

Napięcie zasilania

20,4...28,8 DC; (EN 61131-2) V

Panel

Funkcja: 2 x LED, kolor zielony Ethernet działanie | Stan wyjścia: 2 x LED, kolor żółty OUT 1 OUT 2

Stopień ochrony

IP 65; IP 67; IP 69K

Waga

1212 g

Wymiary

72 x 65 x 89,2 mm
