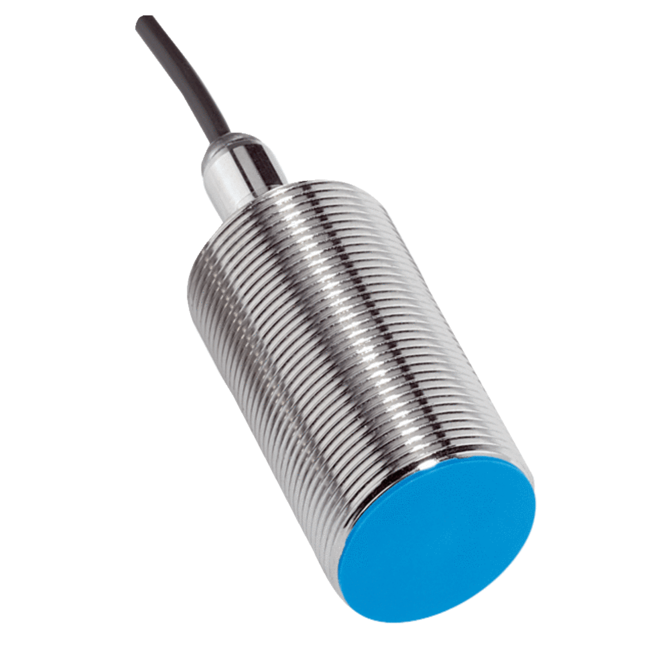

IME30-15BDOZY2S SICK ⍾ 1068263 ⍾ IME3015BDOZY2S

Cechy: Wykonanie: Budowa metryczna; Kształt obudowy: Standard; Rozmiar gwintu: M30 x 1,5; Średnica: Ø 30 mm; Zasięg Sn: 15 mm; Zasięg gwarantowany Sa: 12,15 mm; Montaż w metalu: W jednej płaszczyźnie; Częstotliwość przełączania: 500 Hz; Typ przyłącza: Przewód 2-żyłowy, 2 m, odporny na olej; Funkcja wyjścia: Styk normalnie zamknięty; Wykonanie elektryczne: DC 2-przewodowe; Stopień ochrony: IP67 1); Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC; Tętnienia resztkowe: ≤ 10 %; Spadek napięcia: ≤ 4 V 1)≤ 4,5 V 2); Czas opóźnienia przed zadziałaniem: ≤ 100 ms; Histereza: 3 % ... 15 %; Powtarzalność: ≤ 2 % 3) 4); Dryft temperaturowy (Sr): ± 10 %; EMC: Wg EN 60947-5-2; Prąd stały Ia: ≤ 100 mA; Prąd resztkowy: ≤ 0,8 mA; Minimalny prąd obciążenia: ≥ 3 mA; Materiał przewodu: PVC; Przekrój poprzeczny przewodu: 0,25 mm²; Średnica przewodu: Ø 3,9 mm; Zabezpieczenie przeciwzwarciowe: ✔; Zabezpieczenie przed zamianą biegunów: ✔; Impuls załączenia: ≤ 5 ms; Odporność na udary i drgania: 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm; Temperatura otoczenia podczas pracy: –25 °C ... +75 °C; Materiał obudowy: Mosiądz, niklowany; Materiał, powierzchnia aktywna: Tworzywo sztuczne, PA 66; Długość obudowy: 70 mm; Użyteczna długość gwintu: 54 mm; Maks. moment dokręcania: ≤ 100 Nm; Zakres dostawy: Nakrętka mocująca, mosiądz, niklowana (2 x); Nr pliku UL: NRKH.E181493; Współczynniki redukcji: Wskazówka: Wartości mają charakter orientacyjny i mogą się różnić; Stal St37 (Fe): 1; Stal nierdzewna (V2A): Ok. 0,8; Aluminium (Al): Ok. 0,45; Miedź (Cu): Ok. 0,4; Mosiądz (Ms): Ok. 0,4; Informacja dotycząca montażu: Uwaga: Przynależna grafika – patrz „Informacja dotycząca montażu”; B: 60 mm; C: 30 mm; D: 45 mm; F: 120 mm; Klasyfikacje: ECl@ss 5.0: 27270101; ECl@ss 5.1.4: 27270101; ECl@ss 6.0: 27270101; ECl@ss 6.2: 27270101; ECl@ss 7.0: 27270101; ECl@ss 8.0: 27270101; ECl@ss 8.1: 27270101; ECl@ss 9.0: 27270101; ECl@ss 10.0: 27270101; ECl@ss 11.0: 27270101; ETIM 5.0: EC002714; ETIM 6.0: EC002714; ETIM 7.0: EC002714; UNSPSC 16.0901: 39122230

Typ

Czujniki indukcyjne
