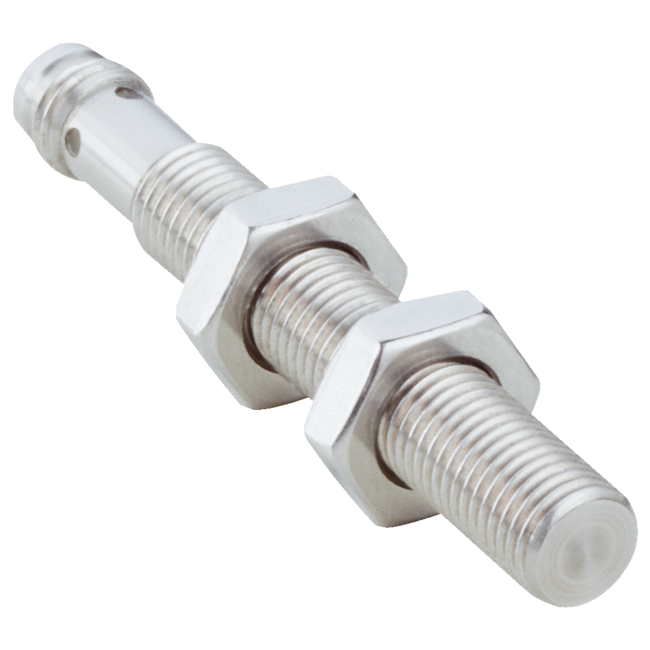

IM08-03BPS-VT1 SICK ⍾ 6068715 ⍾ IM0803BPSVT1

Cechy: Wykonanie: Budowa metryczna; Rozmiar gwintu: M8 x 1; Średnica: Ø 8 mm; Wytrzymałość na ciśnienie: ≤ 100 bar; Zasięg Sn: 3 mm; Zasięg gwarantowany Sa: 2,43 mm; Montaż w metalu: W jednej płaszczyźnie; Częstotliwość przełączania: 1.200 Hz; Typ przyłącza: Wtyk M8, 3-pinowy; Wyjście przełączające: PNP; Funkcja wyjścia: Styk normalnie otwarty; Wykonanie elektryczne: DC 3-przewodowe; Stopień ochrony: IP68, IP69K 1); Cechy szczególne: Powierzchnia aktywna ze stali nierdzewnej V2A, Odporność na środki chłodzące i smarujące, Trzykrotnie większy zasięg, Wizualny wskaźnik ustawienia, IO-Link; Zastosowania specjalne: Obszar stosowania płynów chłodzących i smarów, trudne warunki pracy; Mechanika/elektryka: Napięcie zasilające: 10 V DC ... 30 V DC; Tętnienia resztkowe: ≤ 20 % 1); Spadek napięcia: ≤ 2 V 2); Pobór prądu: 10 mA 3); Czas opóźnienia przed zadziałaniem: ≤ 10 ms; Histereza: 1 % ... 20 %; Powtarzalność: ≤ 5 % 4) 5); Dryft temperaturowy (Sr): ≤ 10 %; EMC: Wg EN 60947-5-2; Prąd stały Ia: ≤ 200 mA; Zabezpieczenie przeciwzwarciowe: ✔; Zabezpieczenie przed zamianą biegunów: ✔; Redukcja impulsu przy załączeniu zasilania: ✔; Odporność na udary i drgania: 30 g, 11 ms / 10 … 55 Hz, 1 mm; Temperatura otoczenia podczas pracy: –25 °C ... +85 °C; Materiał obudowy: Stal nierdzewna V2A, DIN 1.4305 / AISI 303; Materiał, powierzchnia aktywna: Stal nierdzewna V2A, DIN 1.4305 / AISI 303; Długość obudowy: 60 mm; Użyteczna długość gwintu: 45,5 mm; Maks. moment dokręcania: ≤ 8 Nm; Zakres dostawy: Nakrętka mocująca, stal nierdzewna V2A (2 x)Podkładka, stal nierdzewna V2A, z uzębieniem blokującym (2 x); Klasa ochrony: III; Nr pliku UL: E191603; Interfejs komunikacyjny: Interfejs komunikacyjny: IO-Link V1.0; Interfejs komunikacyjny – szczegóły: COM2 (38,4 kBaud); Długość danych procesowych: 1 Byte; Struktura danych procesowych: Bit 0 = Sr reached; Struktura danych procesowych A: Bit 1 = Sa reached; Współczynniki redukcji: Wskazówka: Wartości mają charakter orientacyjny i mogą się różnić; Stal St37 (Fe): Ok. 1; Stal nierdzewna (V4A): Ok. 0,4 1); Aluminium (Al): Ok. 1; Miedź (Cu): Ok. 0,9; Mosiądz (Ms): Ok. 1,3; Informacja dotycząca montażu: Uwaga: Przynależna grafika – patrz „Informacja dotycząca montażu”; B: 14 mm; C: 6 mm; D: 6 mm; F: 30 mm; Klasyfikacje: ECl@ss 5.0: 27270101; ECl@ss 5.1.4: 27270101; ECl@ss 6.0: 27270101; ECl@ss 6.2: 27270101; ECl@ss 7.0: 27270101; ECl@ss 8.0: 27270101; ECl@ss 8.1: 27270101; ECl@ss 9.0: 27270101; ECl@ss 10.0: 27270101; ECl@ss 11.0: 27270101; ETIM 5.0: EC002714; ETIM 6.0: EC002714; ETIM 7.0: EC002714; UNSPSC 16.0901: 39122230

Typ

Czujniki indukcyjne
