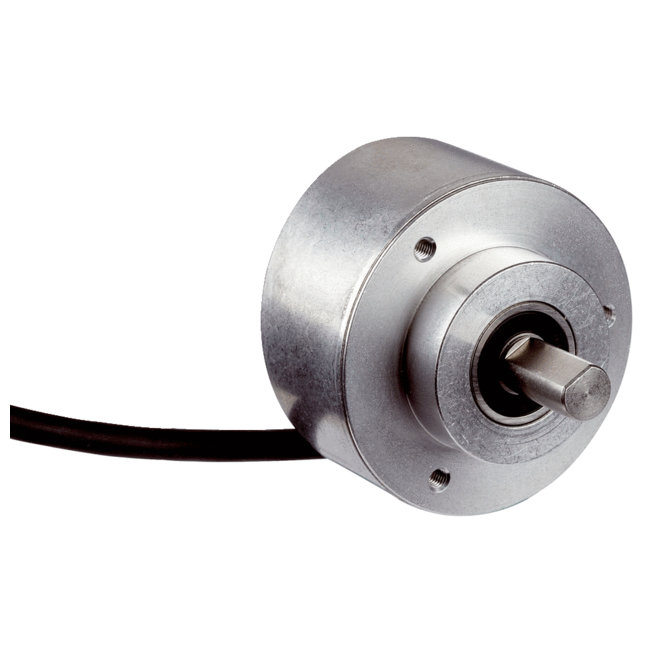

DFS60B-S4PK04000 SICK ⍾ 1088763 ⍾ DFS60BS4PK04000

Wydajność: Liczba impulsów na obrót: 4.000 1); Krok pomiarowy: 90° Elektronicznie/liczba impulsów na obrót; Odchyłka kroku pomiarowego przy niebinarnej liczbie impulsów: ± 0,01°; Granice błędu: ± 0,05°; Interfejsy: Interfejs komunikacyjny: Przyrostowy; Interfejs komunikacyjny – szczegóły: TTL / HTL; Ustawienie fabryczne: Fabrycznie ustawiony poziom wyjściowy TTL; Liczba kanałów sygnałowych: 6-kanałowy; Programowalny/parametryzowalny: ✔; Czas inicjalizacji: 32 ms 1)30 ms; Częstotliwość wyjściowa: ≤ 600 kHz; Prąd obciążenia: ≤ 30 mA; Pobór mocy: ≤ 0,7 W (bez obciążenia); Dane elektryczne: Typ przyłącza: Przewód, 8 żył, uniwersalny, 1,5 m 1); Napięcie zasilające: 4,5 ... 32 V; Sygnał odniesienia, liczba: 1; Sygnał odniesienia, pozycja: 90°, elektryczny, powiązany logicznie z A i B; Zabezpieczenie przed zamianą biegunów: ✔; Odporność wyjść na zwarcie: ✔ 2) 3); MTTFd: czas do niebezpiecznej awarii: 300 lat(a) (EN ISO 13849-1) 4); Dane mechaniczne: Wykonanie mechaniczne: Wałek, mocowanie czołowe; Średnica wałka lub otworu: 10 mm; Długość wałka: 19 mm; Masa: + 0,3 kg; Materiał, wał: Stal nierdzewna; Materiał, kołnierz: Aluminium; Materiał, obudowa: Odlew ciśnieniowy ze stopu aluminium; Moment rozruchowy: 0,5 Ncm (+20 °C); Moment obrotowy roboczy: 0,3 Ncm (+20 °C); Dopuszczalne obciążenie wałka promieniowe/osiowe: 80 N (promieniowe)40 N (osiowe); Prędkość obrotowa pracy: ≤ 9.000 min⁻¹ 1); Moment bezwładności wirnika: 6,2 gcm²; Żywotność łożysk: 3,6 x 10^10 obrotów; Przyspieszenie kątowe: ≤ 500.000 rad/s²; Dane dotyczące otoczenia: EMC: Wg EN 61000-6-2 i EN 61000-6-3; Stopień ochrony: IP67, od strony obudowy, wyprowadzenie przewodu (wg IEC 60529)IP65, po stronie wałka (wg IEC 60529); Dopuszczalna względna wilgotność powietrza: 90 % (Niedopuszczalna kondensacja wilgoci na tarczy kodowej i optyce); Zakres temperatury roboczej: –40 °C ... +100 °C 1)–30 °C ... +100 °C 2); Zakres temperatur składowania: –40 °C ... +100 °C, bez opakowania; Odporność na wstrząsy: 70 g, 6 ms (wg EN 60068-2-27); Odporność na drgania: 30 g, 10 Hz ... 2.000 Hz (wg EN 60068-2-6); Klasyfikacje: ECl@ss 5.0: 27270501; ECl@ss 5.1.4: 27270501; ECl@ss 6.0: 27270590; ECl@ss 6.2: 27270590; ECl@ss 7.0: 27270501; ECl@ss 8.0: 27270501; ECl@ss 8.1: 27270501; ECl@ss 9.0: 27270501; ECl@ss 10.0: 27270501; ECl@ss 11.0: 27270501; ETIM 5.0: EC001486; ETIM 6.0: EC001486; ETIM 7.0: EC001486; UNSPSC 16.0901: 41112113

Typ

Enkodery inkrementalne
