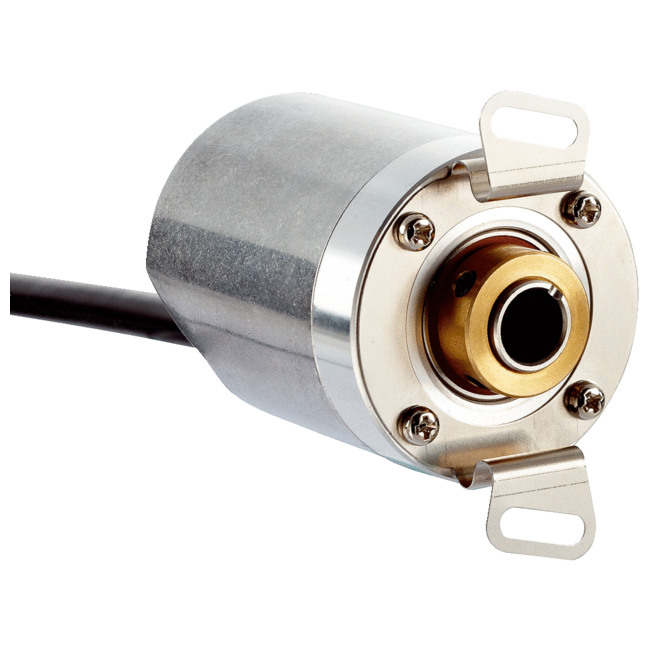

DBS36E-BBAP00200 SICK ⍾ 1066075 ⍾ DBS36EBBAP00200

Wydajność: Liczba impulsów na obrót: 200; Krok pomiarowy: 90° / elektronicznie/liczba impulsów; Odchyłka kroku pomiarowego: ± 18° / liczba impulsów na obrót; Granice błędu: ± 54° / liczba impulsów na obrót; Kąt detekcji: ≤ 0,5 ± 5%; Czas inicjalizacji: < 3 ms; Dane elektryczne: Złącze elektryczne: 4,5 V ... 5,5 V, Open Collector; Czas inicjalizacji po włączeniu zasilania: < 3 ms; Typ przyłącza: Przewód, 8-żyłowy z wtykiem M12, uniwersalny, 0,5 m; Prąd roboczy bez obciążenia: 50 mA; Maks. pobór mocy bez obciążenia: Bez obciążenia; Zakres napięcia roboczego: 4,5 V ... 5,5 V; Prąd obciążenia maks.: ≤ 20 mA; Maksymalna częstotliwość wyjściowa: 300 kHz; Sygnał odniesienia, liczba: 1; Sygnał odniesienia, pozycja: 90°, elektryczny, powiązany logicznie z A i B; Zabezpieczenie przed zamianą biegunów: ✔; Odporność wyjść na zwarcie: ✔ 1); MTTFd: czas do niebezpiecznej awarii: 600 a (EN ISO 13849-1) 2); Dane mechaniczne: Wykonanie mechaniczne: Nasadzany wałek drążony; Średnica wału: 8 mm; Masa: 150 g (z przewodem podłączeniowym); Materiał, wał: Stal szlachetna; Materiał, kołnierz: Aluminium; Materiał, obudowa: Aluminium; Materiał, przewód: PVC; Moment rozruchowy: 0,5 Ncm (+20 °C); Moment obrotowy roboczy: 0,4 Ncm (+20 °C); Dopuszczalny przesuw wału osiowy statyczny/dynamiczny: ± 0,5 mm, ± 0,2 mm; Dopuszczalny przesuw wału promieniowy statyczny/dynamiczny: ± 0,3 mm, ± 0,1 mm; Prędkość obrotowa pracy: 6.000 /min 1); Maksymalna prędkość obrotowa robocza: 8.000 U/min 2); Moment bezwładności wirnika: 0,8 gcm²; Żywotność łożysk: 2 x 10^9 obrotów; Maks. przyspieszenie kątowe: ≤ 500.000 rad/s²; Dane dotyczące otoczenia: EMC: Wg EN 61000-6-2 i EN 61000-6-3 (class A); Stopień ochrony: IP 65; Dopuszczalna względna wilgotność powietrza: 90 % (Niedopuszczalna kondensacja wilgoci na tarczy kodowej i optyce); Zakres temperatur roboczych: –20 °C ... +85 °C; Zakres temperatur składowania: –40 °C ... +100 °C, bez opakowania; Odporność na wstrząsy: 100 g (EN 60068-2-27); Odporność na drgania: 20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)

Typ

Enkodery inkrementalne
