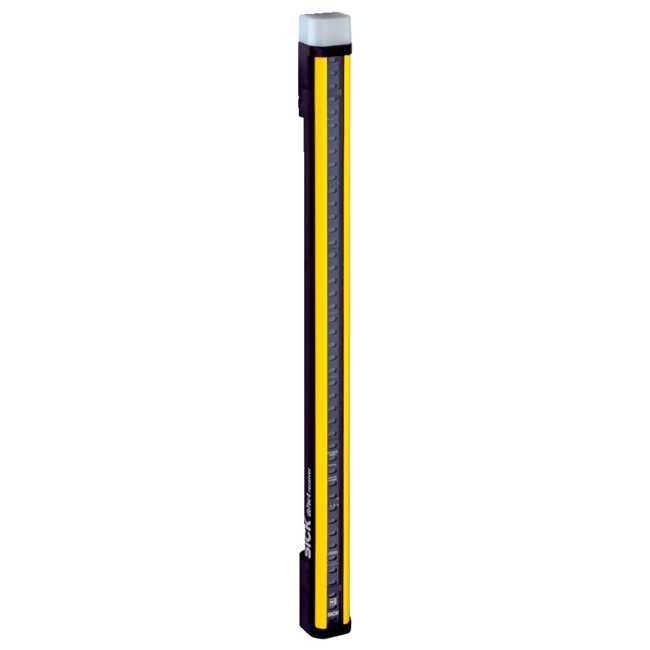

C4P-EA13511D00 SICK1220116C4PEA13511D00

Cechy: Obszar zastosowania: Standardowe środowisko przemysłowe; Część systemowa: Odbiornik; Rozdzielczość: 14 mm; Zasięg: 20 m; Wysokość pola ochronnego: 1.350 mm; Czas odpowiedzi: 17 ms (niekodowany)27 ms (kod 1 lub kod 2); Synchronizacja: Synchronizacja optyczna; Pokrywa z wbudowanym sygnalizatorem świetlnym: ✔; Zakres dostawy: OdbiornikPręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwaInstrukcja bezpieczeństwaInstrukcja montażuInstrukcja eksploatacji do pobrania; Charakterystyka bezpieczeństwa technicznego: Typ: Typ 4 (IEC 61496-1); Poziom nienaruszalności bezpieczeństwa: SIL3 (IEC 61508)SILCL3 (IEC 62061); Kategoria: Kategoria 4 (ISO 13849-1); Poziom zapewnienia bezpieczeństwa: PL e (ISO 13849-1); PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)Pojedyncze urządzenie15,3 x 10-9Połączenie kaskadowe z jednym urządzeniem Guest30,5 x 10-9Połączenie kaskadowe z dwoma urządzeniami Guest45,6 x 10-9: PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę); TM (okres użytkowania): 20 lat(a) (ISO 13849-1); Bezpieczny stan w przypadku usterki: Co najmniej jedno urządzenie OSSD jest wyłączone; Funkcje: Tryb ochronny: ✔; Automatyczny pomiar szerokości pola ochronnego: ✔; Kodowanie wiązki: ✔; Blokada restartu: ✔; Monitorowanie urządzeń zewnętrznych (EDM): ✔; Połączenie kaskadowe: ✔; Inteligentna ochrona przed wejściem od tyłu: ✔; Zredukowana rozdzielczość: ✔; Dynamiczna szerokość pola ochronnego podczas pracy: ✔; Rozróżnienie człowiek/materiał (muting): ✔; Interfejsy: Podłączenie systemu: W zależności od wtyczki systemowej (wtyk M12, 5-pinowy lub 8-pinowy); Przyłącze rozszerzeń: W zależności od wtyczki systemowej (bez przyłącza rozszerzającego lub z 5-pinowym złączem żeńskim M12); Rodzaj konfiguracji: Przełącznik DIP na wtyczce systemowej; Wskaźniki: LEDs; Wyświetlenie statusu synchronizacji najwyższej i najniższej wiązki: ✔; Sygnalizator świetlny: ✔; Wyjście sygnalizacyjne (ADO): ✔; IO-Link: ✔; Near Field Communication (NFC): ✔; Magistrala sieciowa, sieć przemysłowa Integracja za pośrednictwem sterownika bezpieczeństwa Flexi Soft, CANopen DeviceNet™ EtherCAT® EtherNet/IP™Modbus TCPPROFIBUS DPPROFINET: Magistrala sieciowa, sieć przemysłowa; Dane elektryczne: Klasa ochrony: III (IEC 61140); Napięcie zasilania UV: 24 V DC (19,2 V ... 28,8 V); Tętnienia resztkowe: ≤ 10 %; Typowy pobór mocy: 4,59 W (DC); Wyjścia bezpieczeństwa (OSSD)Rodzaj wyjścia2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego 1)Stan WŁ., napięcie załączające HIGH24 V DC (UV – 2,25 V DC ... UV)Stan WYŁ., napięcie załączające LOW≤ 2 V DCObciążalność prądowa na każde OSSD≤ 500 mA: Wyjścia bezpieczeństwa (OSSD); Wyjście sygnalizacyjne (ADO)Rodzaj wyjściaPółprzewodniki PNP, chronione przed zwarciem 1)Napięcie wyjściowe HIGH (aktywne)≥ UV – 3 VNapięcie wyjściowe LOW (nieaktywne)WysokoomowePrąd wyjściowy HIGH (aktywny)≤ 100 mA: Wyjście sygnalizacyjne (ADO); Dane mechaniczne: Wymiary: Patrz rysunek wymiarowy; Materiał obudowy: Aluminiowy profil wytłaczany; Dane dotyczące otoczenia: Stopień ochrony: IP65 (IEC 60529)IP67 (IEC 60529); Temperatura otoczenia pracy: –30 °C ... +55 °C; Temperatura składowania: –30 °C ... +70 °C; Wilgotność powietrza: 15 % ... 95 %, bez kondensacji; Odporność na drgania: IEC 60068-2-6; Odporność na wstrząsy: 10 g, 16 ms (IEC 60068-2-27); Klasyfikacje: ECl@ss 5.0: 27272704; ECl@ss 5.1.4: 27272704; ECl@ss 6.0: 27272704; ECl@ss 6.2: 27272704; ECl@ss 7.0: 27272704; ECl@ss 8.0: 27272704; ECl@ss 8.1: 27272704; ECl@ss 9.0: 27272704; ECl@ss 10.0: 27272704; ECl@ss 11.0: 27272704; ETIM 5.0: EC002549; ETIM 6.0: EC002549; ETIM 7.0: EC002549; UNSPSC 16.0901: 46171620
