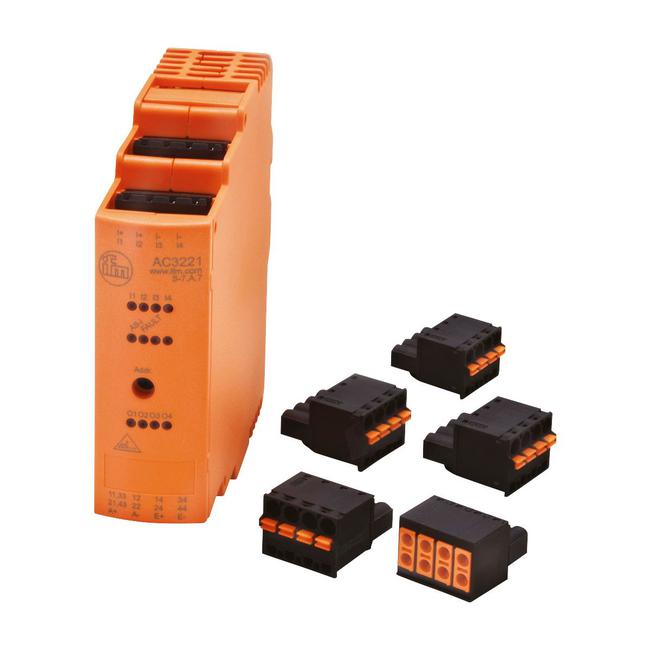

AC3221 ifm ⍾ SmartL25 4DI AUX 4DO R C

Moduł AS-i do zabudowy w szafie sterowniczej; Maks. pobór prądu z sieci AS-i [mA] : 30; Dodatkowe zasilanie [V] : 20...30 DC; (AUX); Maks. pobór prądu z dodatkowego zasilania [mA] : 1100; (AUX); Zintegrowana funkcja Watchdog : tak; Liczba wejść binarnych : 4; Obwód wejść binarnych : PNP; (typ 2 wg IEC 61131-2); Zasilanie wejść : AUX; Maksymalna obciążalność wejść łącznie [mA] : 1000; Prąd wejściowy Wysoki [mA] : 6...10; Prąd wejściowy Niski [mA] : 0...2; Min. poziom przełączania: sygnał wysoki [V] : 11; Wejścia cyfrowe zabezpieczone przeciwzwarciowo : tak; Zakres napięcia DC [V] : 24; (AUX; Wyjścia O1 + O3 i O2 + O4 muszą być zasilane parami o tym samym napięciu. 2 x 24 V DC); Zakres napięcia AC [V] : 10...240; (Wyjścia O1 + O3 i O2 + O4 muszą być zasilane parami o tym samym napięciu. 2 x 240 V AC); Maks. prąd obciążenia na wyjście [mA] : 6000; (obciążenie rezystancyjne); Maks. sumaryczne obciążenie prądowe wyjść [A] : 6; (obciążenie rezystancyjne); Liczba wyjść przekaźnikowych : 4; Zabezpieczenie przed zwarciem : nie; Separacja galwaniczna : tak; Temperatura otoczenia [°C] : -25...65; Uwaga dot. temperatury otoczenia : Dla poniższych temperatur otoczenia należy wziąć pod uwagę zmniejszenie obciążalności prądowej uwidocznione w instrukcji obsługi: > 55 °C; Temperatura składowania [°C] : -25...75; Maks. wilgotność względna powietrza [%] : 90; (bez kondensacji); Maks. wysokość nad poziomem morza [m] : 2000; Stopień ochrony zacisków : IP 20; Stopień zabrudzenia : 2; Typ montażu : Montaż na szynie DIN; Materiał : sztuczne tworzywo; PC-GF20; Dostarczane elementy : zaciski klatkowe

Typ

Pełna linia produktów

Przyłącze

nagłówki pinów: 4 x ; Odstęp: 5,0 mm

Ilość we/wy

Liczba wejść binarnych: 4; Liczba wyjść przekaźnikowych: 4

Pobór prądu

< 200 mA

Napięcie zasilania

18...30; (DC AUX) V

Panel

Stan wyjścia: LED, kolor żółty I1...I4, O1...O4 | działanie: LED, kolor zielony AS-i, AUX | Błąd: LED, kolor czerwony

Stopień ochrony

IP 20

Waga

221,5 g

Wymiary

M20 x 1,5 mm
