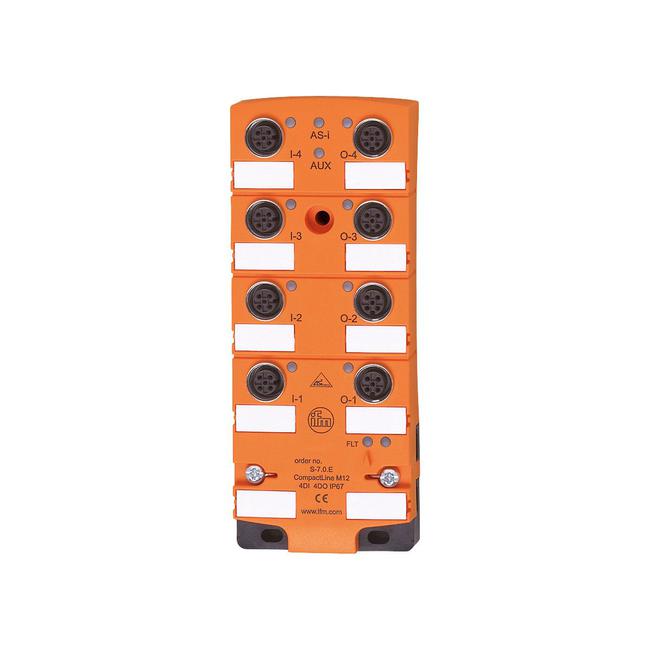

AC2471 ifm ⍾ CompactM12 4DI-Y 4DO

Moduł AS-i CompactLine; Maks. pobór prądu z sieci AS-i [mA] : 250; Maks. całkowity prąd obciążenia [A] : 4; Dodatkowe zasilanie [V] : 10...30 DC; (AUX); Maks. pobór prądu z dodatkowego zasilania [mA] : 4000; (AUX); Zintegrowana funkcja Watchdog : tak; Liczba wejść binarnych : 4; Obwód wejść binarnych : PNP; (typ 2 wg IEC 61131-2); Zasilanie wejść : AS-i; Maksymalna obciążalność wejść łącznie [mA] : 200; Graniczna obciążalność prądowa wejścia [mA] : 15; Prąd wejściowy Wysoki [mA] : 6...10; Prąd wejściowy Niski [mA] : 0...2; Min. poziom przełączania: sygnał wysoki [V] : 11; Wejścia cyfrowe zabezpieczone przeciwzwarciowo : tak; Liczba wyjść binarnych : 4; Podłaczenie : PNP; Zakres napięcia DC [V] : 10...30; (AUX); Maks. prąd obciążenia na wyjście [mA] : 2000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1)); Maks. sumaryczne obciążenie prądowe wyjść [A] : 4; Zabezpieczenie przed zwarciem : tak; Separacja galwaniczna : tak; Wyjścia zasilania aktuatora : AUX; Temperatura otoczenia [°C] : -25...80; Temperatura składowania [°C] : -25...80; Maks. wilgotność względna powietrza [%] : 90; (bez kondensacji); Maks. wysokość nad poziomem morza [m] : 2000; Typ montażu : bezpośrednie podłączenie do płaskiego kabla AS-i; Materiał : PA; Gniazdo: mosiądz niklowany; wkładki gwintowane w dolnej części: mosiądz niklowany; O-ring: FKM; Styki nakłuwające: CuSn6 niklowane i cynowane; Podłączenie modułu : Flachkabel; Dostarczane elementy : tuleja ze stali nierdzewnej do montażu w przypadku dużego obciążenia mechanicznego, E70402; Konektor: M12

Typ

Moduły polowe CompactLine

Przyłącze

Konektor: M12

Ilość we/wy

Liczba wejść binarnych: 4; Liczba wyjść binarnych: 4

Pobór prądu

< 160 mA

Napięcie zasilania

20...30; (DC) V

Panel

Stan wyjścia: LED, kolor żółty I1...I4, O1...O4 | działanie: LED, kolor zielony AS-i, AUX | Błąd: LED, kolor czerwony

Stopień ochrony

IP 67; (gdy używane są kable płaskie E7400x / E7401x)

Waga

379 g

Wymiary

152 x 60 x 27 mm
