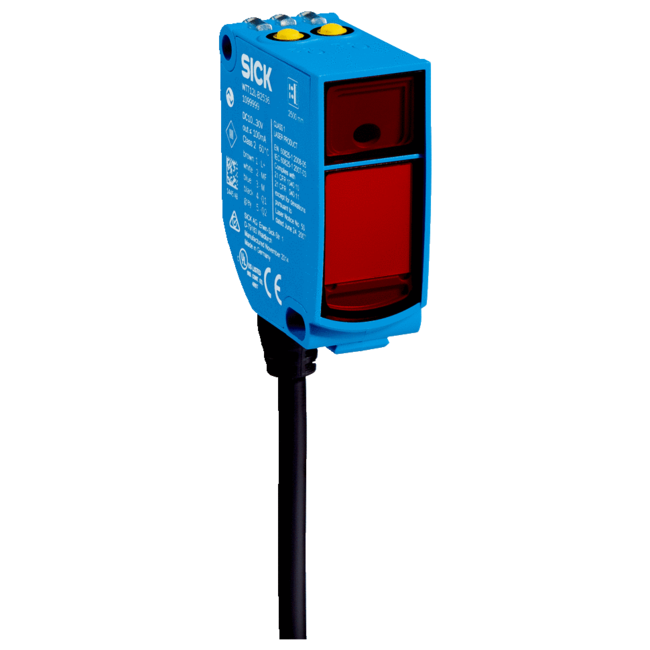

SICK WTT12LC-B1563

WTT12LC-B1563 SICK ⍾ 1103602 ⍾ WTT12LCB1563

Merkmale: Sensor-/ Detektionsprinzip: Reflexions-Lichttaster, Hintergrundausblendung; Abmessungen (B x H x T): 20 mm x 49,6 mm x 44,2 mm; Gehäuseform (Lichtaustritt): Quaderförmig; Schaltabstand max.: 50 mm ... 3.800 mm 1); Schaltabstand: 100 mm ... 3.800 mm 2); DistanzwertMessbereich50 mm ... 3.800 mm 1)Auflösung1 mmWiederholgenauigkeit1,1 mm ... 3,0 mm 3) 4) 5)GenauigkeitTyp. ± 15 mm: Distanzwert; Lichtart: Sichtbares Rotlicht; Lichtsender: Laser 6); Lichtfleckgröße (Entfernung): Ø 18 mm (3.800 mm); Wellenlänge: 658 nm; Laserklasse: 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11); Einstellung: Einfach-Teach-in-Taste (2 x)IO-Link; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC 1) 2); Restwelligkeit: ≤ 5 Vss 3); Stromaufnahme: 70 mA 4); Schaltausgang: PUSH/PULL 5)PNPNPN; Anzahl Schaltausgänge: 2 (Q1, Q2) 5); Schaltart: Hellschaltend 5); Ausgangsstrom Imax.: ≤ 100 mA; Ansprechzeit: ≤ 5 ms 6); Schaltfrequenz: 100 Hz 7); Analogausgang: -; Eingang: MFin = Multifunktionseingang programmierbar; Anschlussart: Leitung, 5-adrig, 2 m 8); Leitungsmaterial: PVC; Leiterquerschnitt: 0,14 mm²; Schutzschaltungen: A 9)B 10)C 11); Schutzklasse: III; Gewicht: 48 g; IO-Link Version: 1.1; Gehäusematerial: Kunststoff, VISTAL®; Werkstoff, Optik: Kunststoff, PMMA; Schutzart: IP67; Umgebungstemperatur Betrieb: –35 °C ... +50 °C 12); Umgebungstemperatur Lager: –40 °C ... +70 °C; Aufwärmzeit: < 15 min 13); Initialisierungszeit: < 300 ms; UL-File-Nr.: NRKH.E181493; Sicherheitstechnische Kenngrößen: MTTFD: 138 Jahre; DCavg: 0%; Kommunikationsschnittstelle: Kommunikationsschnittstelle: IO-Link V1.1; Kommunikationsschnittstelle Detail: COM2 (38,4 kBaud); Zykluszeit: 5 ms; Prozessdatenlänge: 32 Bit; Prozessdatenstruktur: Bit 0 = Schaltsignal QO1Bit 1 = Schaltsignal QO2Bit 2 ... 8 = BDC 2 ... 8Bit 9 ... 15 = leerBit 16 ... 31 = Distanzwert; Zusatzfunktionen: 8 Schaltpunkte Distanz zum Objekt, davon 2 Schaltpunkte invertierbar, 1 Schaltpunkt als Schaltfenster oder mit Hysterese konfigurierbar., Multifunktionseingang: Sender aus, externer Teach, inaktiv; VendorID: 26; DeviceID HEX: 0x800097; DeviceID DEZ: 8388759; Klassifikationen: ECl@ss 5.0: 27270904; ECl@ss 5.1.4: 27270904; ECl@ss 6.0: 27270904; ECl@ss 6.2: 27270904; ECl@ss 7.0: 27270904; ECl@ss 8.0: 27270904; ECl@ss 8.1: 27270904; ECl@ss 9.0: 27270904; ECl@ss 10.0: 27270904; ECl@ss 11.0: 27270904; ETIM 5.0: EC002719; ETIM 6.0: EC002719; ETIM 7.0: EC002719; UNSPSC 16.0901: 39121528
