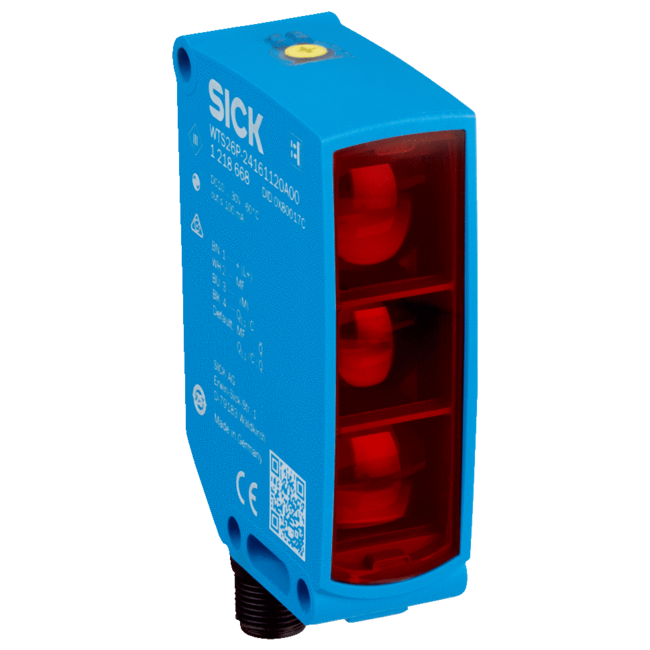

WTS26P-24161120A70 SICK ⍾ 1219799 ⍾ WTS26P24161120A70

Merkmale: Sensor-/ Detektionsprinzip: Reflexions-Lichttaster, TwinEye-Technologie, Hintergrundausblendung; Abmessungen (B x H x T): 24,6 mm x 82,5 mm x 53,3 mm; Gehäuseform (Lichtaustritt): Quaderförmig; Schaltabstand max.: 10 mm ... 1.000 mm 1); Lichtart: Sichtbares Rotlicht; Lichtsender: PinPoint-LED 2); Lichtfleckgröße (Entfernung): Ø 10 mm (550 mm); Wellenlänge: 635 nm; EinstellungDrück-Dreh-ElementBluePilot: zur Einstellung des SchaltabstandesIO-LinkZur Einstellung von Sensorparameter und Smart Task Funktionen: Einstellung; AnzeigeAnzeige-LED blauBluePilot: SchaltabstandsanzeigeAnzeige-LED grünBetriebsanzeigeStatisch an: Power onBlinkend: IO-Link ModusAnzeige-LED gelbStatus LichtempfangStatisch an: Objekt anwesendStatisch aus: Objekt nicht anwesend: Anzeige; Pin-2-Konfiguration: Externer Eingang (Test), Teach-in, Schaltsignal; Spezielle Anwendungen: Erkennung unebener, glänzender Objekte; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC 1); Restwelligkeit: ≤ 5 Vss; Stromaufnahme: 30 mA 2)50 mA 3); Schaltausgang: PUSH/PULLPNPNPN; Ausgang QL1/C: Schaltausgang oder IO-Link-Modus; Schaltfunktion: Werkseinstellung: Pin 2/weiss (MF), Pin 4/schwarz (QL1/C): siehe Dokument-Nr. 8022709, 8021940; Signalspannung PNP HIGH/LOW: Ca. UV - 2,5 V / 0 V; Signalspannung NPN HIGH/LOW: Ca. Uv / < 2,5 V; Ausgangsstrom Imax.: ≤ 100 mA; Ansprechzeit: ≤ 1,4 ms 4); Schaltfrequenz: 350 Hz 5); Anschlussart: Stecker M12, 4-polig; Schutzschaltungen: A 6)B 7)C 8)D 9); Schutzklasse: III; Gewicht: 80 g; IO-Link: ✔; Gehäusematerial: Kunststoff, VISTAL®; Werkstoff, Optik: Kunststoff, PMMA; Schutzart: IP66 (nach EN 60529)IP67 (nach EN 60529)IP69 (nach EN 60529) 10); Umgebungstemperatur Betrieb: –40 °C ... +60 °C; Umgebungstemperatur Lager: –40 °C ... +75 °C; UL-File-Nr.: NRKH.E181493 & NRKH7.E181493; Kommunikationsschnittstelle: Kommunikationsschnittstelle: IO-Link V1.1; Kommunikationsschnittstelle Detail: COM2 (38,4 kBaud); Zykluszeit: 2,3 ms; Prozessdatenlänge: 16 Bit; Prozessdatenstruktur: Bit 0 = Schaltsignal QL1Bit 1 = Schaltsignal QL2Bit 2 ... 15 = leer; VendorID: 26; DeviceID HEX: 0x80017D; DeviceID DEZ: 8388989; Smart Task: Smart Task Bezeichnung: Zeitmessung + Entprellung; Logikfunktion: DirektFENSTER; Timerfunktion: DeaktiviertEinschaltverzögerungAusschaltverzögerungEin- und AusschaltverzögerungImpuls (One Shot); Inverter: Ja; Genauigkeit Zeitmessung: SIO Direct: --- 1)SIO Logic: - 1,65 ... + 1,65 ms ± 0,5 % des Zeitmesswertes 2)IOL: - 1,8 ... + 1,8 ms ± 0,5 % des Zeitmesswertes 3); Genauigkeit Zeitmessung (z.B. für gemessenen Zeitwert von 1 s): SIO Direct: --- 1)SIO Logic: - 6,8 ... + 6,8 ms 2)IOL: - 6,8 ... + 6,8 ms 3); Auflösung Zeitmesswert: 1 ms; Mindestzeit zwischen zwei Prozess-Ereignissen: SIO Direct: --- 1)SIO Logic: 1,25 ms 2)IOL: 1,55 ms 3); Entprellzeit max.: SIO Direct: --- 1)SIO Logic: 30.000 ms 2)IOL: 30.000 ms 3); Schaltsignal QL1: Schaltausgang (abhängig von eingestelltem Grenzwert); Schaltsignal QL2: Schaltausgang (abhängig von eingestelltem Grenzwert); Messwert: Zeitmesswert; Klassifikationen: ECl@ss 5.0: 27270904; ECl@ss 5.1.4: 27270904; ECl@ss 6.0: 27270904; ECl@ss 6.2: 27270904; ECl@ss 7.0: 27270904; ECl@ss 8.0: 27270904; ECl@ss 8.1: 27270904; ECl@ss 9.0: 27270904; ECl@ss 10.0: 27270904; ECl@ss 11.0: 27270904; ETIM 5.0: EC002719; ETIM 6.0: EC002719; ETIM 7.0: EC002719; UNSPSC 16.0901: 39121528

Typ

W26
