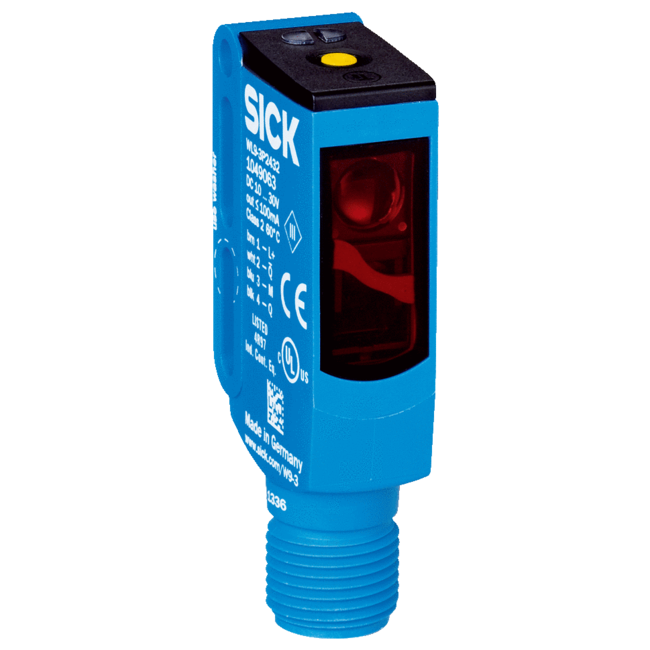

WTB9LC-3P2462A71 SICK ⍾ 1080944 ⍾ WTB9LC3P2462A71

Merkmale: Sensor-/ Detektionsprinzip: Reflexions-Lichttaster, Hintergrundausblendung; Abmessungen (B x H x T): 12,2 mm x 52,2 mm x 23,6 mm; Gehäuseform (Lichtaustritt): Quaderförmig; Lochbild: M3; Schaltabstand max.: 25 mm ... 300 mm 1); Schaltabstand: 25 mm ... 300 mm 1); Lichtart: Sichtbares Rotlicht; Lichtsender: Laser 2); Lichtfleckgröße (Entfernung): Ø 1 mm (170 mm); Wellenlänge: 650 nm; Laserklasse: 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11); Einstellung: IO-LinkEinfach-Teach-in-Taste; Pin-2-Konfiguration: Externer Eingang, Teach-in Eingang, Sender aus Eingang, Detektionsausgang, Logikausgang; Spezielle Anwendungen: Erkennung kleiner Objekte; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC 1); Restwelligkeit: < 5 Vss 2); Stromaufnahme: 30 mA 3); Schaltausgang: PNP 4); Schaltfunktion: Antivalent; Schaltart: Hell-/dunkelschaltend 4); Ausgangsstrom Imax.: ≤ 100 mA; Ansprechzeit: ≤ 0,5 ms 5); Ansprechzeit Q/ auf Pin 2: 300 µs ... 450 µs 5) 6); Schaltfrequenz: 1.000 Hz 7); Schaltfrequenz Q/ auf Pin 2: ≤ 1.000 Hz 8); Anschlussart: Stecker M12, 4-polig; Schutzschaltungen: A 9)B 10)C 11); Schutzklasse: III; Gewicht: 13 g; IO-Link: ✔; Gehäusematerial: Kunststoff, VISTAL®; Werkstoff, Optik: Kunststoff, PMMA; Schutzart: IP66IP67IP69K; Umgebungstemperatur Betrieb: –10 °C ... +50 °C; Umgebungstemperatur Betrieb erweitert: –30 °C ... +55 °C 12) 13); Umgebungstemperatur Lager: –30 °C ... +70 °C; UL-File-Nr.: NRKH.E181493; Wiederholgenauigkeit Q/ auf Pin 2:: 150 µs 6); Sicherheitstechnische Kenngrößen: MTTFD: 424 Jahre (EN ISO 13849-1) 1); Kommunikationsschnittstelle: Kommunikationsschnittstelle: IO-Link V1.1; Kommunikationsschnittstelle Detail: COM2 (38,4 kBaud); Zykluszeit: 2,3 ms; Prozessdatenlänge: 16 Bit; Prozessdatenstruktur: Bit 0 = Schaltsignal QL1Bit 1 = Schaltsignal QL2Bit 2 ... 15 = Messwert; VendorID: 26; DeviceID HEX: 0x80010E; DeviceID DEZ: 8388878; Smart Task: Smart Task Bezeichnung: Zähler + Entprellung; Logikfunktion: DirektFENSTERHysterese; Timerfunktion: DeaktiviertEinschaltverzögerungAusschaltverzögerungEin- und AusschaltverzögerungImpuls (One Shot); Inverter: Ja; Maximale Zählfrequenz: SIO Direct: --- 1)SIO Logic: 1000 Hz 2)IOL: 650 Hz 3); Resetdauer: SIO Direct: --- 1)SIO Logic: 1,5 ms 2)IOL: 1,5 ms 3); Mindestzeit zwischen zwei Prozess-Ereignissen: SIO Direct: ---SIO Logic: 500 µsIOL: 800 µs; Entprellzeit max.: SIO Direct: ---SIO Logic: 30.000 msIOL: 30.000 ms; Schaltsignal QL1: Schaltausgang (abhängig von eingestelltem Grenzwert); Schaltsignal QL2: Schaltausgang (abhängig von eingestelltem Grenzwert); Messwert: Zählwert; Klassifikationen: ECl@ss 5.0: 27270904; ECl@ss 5.1.4: 27270904; ECl@ss 6.0: 27270904; ECl@ss 6.2: 27270904; ECl@ss 7.0: 27270904; ECl@ss 8.0: 27270904; ECl@ss 8.1: 27270904; ECl@ss 9.0: 27270904; ECl@ss 10.0: 27270904; ECl@ss 11.0: 27270904; ETIM 5.0: EC002719; ETIM 6.0: EC002719; ETIM 7.0: EC002719; UNSPSC 16.0901: 39121528

Typ

W9
