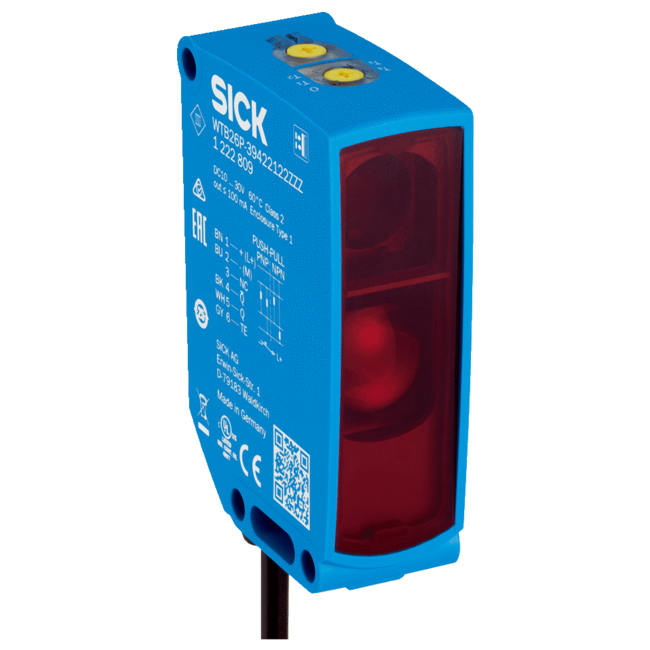

WTB26P-39722122ZZZ SICK ⍾ 1222809 ⍾ WTB26P39722122ZZZ

Merkmale: Sensor-/ Detektionsprinzip: Reflexions-Lichttaster, Hintergrundausblendung; Abmessungen (B x H x T): 24,6 mm x 82,5 mm x 53,3 mm; Gehäuseform (Lichtaustritt): Quaderförmig; Schaltabstand max.: 30 mm ... 1.600 mm 1); Lichtart: Sichtbares Rotlicht; Lichtsender: PinPoint-LED 2); Lichtfleckgröße (Entfernung): Ø 7 mm (700 mm); Wellenlänge: 635 nm; EinstellungDrück-Dreh-Element 1BluePilot: zur Einstellung des SchaltabstandesDrück-Dreh-Element 2BluePilot: zur Einstellung der ZeitfunktionLeitung/PinZur Aktivierung des Testeinganges: Einstellung; AnzeigeAnzeige-LED blau 1BluePilot: SchaltabstandsanzeigeAnzeige-LED blau 2BluePilot: ZeitfunktionsanzeigeAnzeige-LED grünBetriebsanzeigeStatisch an: Power onAnzeige-LED gelbStatus LichtempfangStatisch an: Objekt anwesendStatisch aus: Objekt nicht anwesend: Anzeige; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC 1); Restwelligkeit: ≤ 5 Vss; Stromaufnahme: 30 mA 2)50 mA 3); Schaltausgang: PUSH/PULLPNPNPN; Schaltfunktion: Werkseinstellung: Pin 5/weiss: NPN Öffner (dunkelschaltend), PNP Schließer (hellschaltend), Pin 6/grau: Testeingang nach UB, Pin 4/schwarz: NPN Schließer (hellschaltend), PNP Öffner (dunkelschaltend); Schaltart: Dunkel-/hellschaltend; Signalspannung PNP HIGH/LOW: Ca. UV - 2,5 V / 0 V; Signalspannung NPN HIGH/LOW: Ca. Uv / < 2,5 V; Ausgangsstrom Imax.: ≤ 100 mA; Ansprechzeit: ≤ 500 µs 4); Schaltfrequenz: 1.000 Hz 5); Zeitfunktion: Deaktiviert (Werkseinstellung)EinschaltverzögerungAusschaltverzögerungEin- und AusschaltverzögerungImpuls (One Shot); Verzögerungszeit: Einstellung über Drück-Dreh-Element, 0 ms ... 30.000 ms, 0 ms (Werkseinstellung); Anschlussart: Leitung mit Stecker Q6, 6-polig, DC-kodiert, 270 mm 6); Leitungsmaterial: PVC; Schutzschaltungen: A 7)B 8)C 9)D 10); Schutzklasse: III; Gewicht: 100 g; Polfilter: ✔; Gehäusematerial: Kunststoff, VISTAL®; Werkstoff, Optik: Kunststoff, PMMA; Schutzart: IP65 (nach EN 60529); Testeingang Sender aus: Test nach UB; Umgebungstemperatur Betrieb: –40 °C ... +60 °C; Umgebungstemperatur Lager: –40 °C ... +75 °C; UL-File-Nr.: NRKH.E181493 & NRKH7.E181493; Klassifikationen: ECl@ss 5.0: 27270904; ECl@ss 5.1.4: 27270904; ECl@ss 6.0: 27270904; ECl@ss 6.2: 27270904; ECl@ss 7.0: 27270904; ECl@ss 8.0: 27270904; ECl@ss 8.1: 27270904; ECl@ss 9.0: 27270904; ECl@ss 10.0: 27270904; ECl@ss 11.0: 27270904; ETIM 5.0: EC002719; ETIM 6.0: EC002719; ETIM 7.0: EC002719; UNSPSC 16.0901: 39121528

Typ

W26
