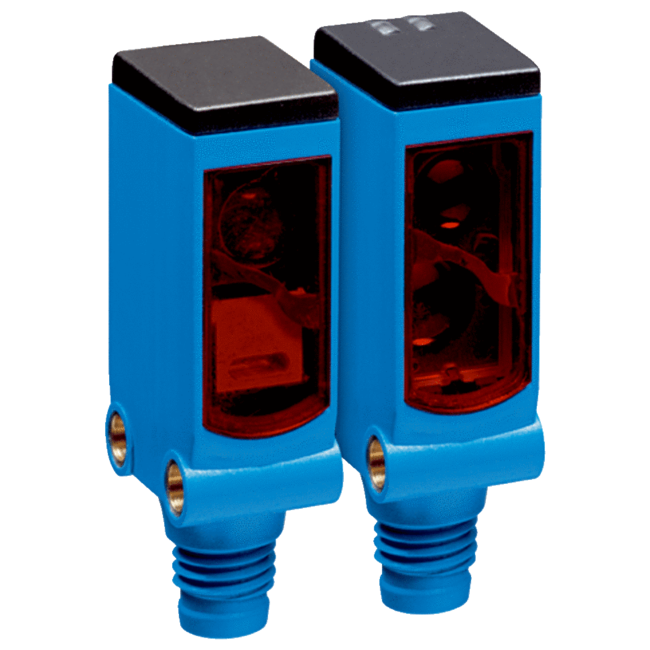

WSE4SC-3P2230S03 SICK ⍾ 1078552 ⍾ WSE4SC3P2230S03

Merkmale: Sensor-/ Detektionsprinzip: Einweg-Lichtschranke; Abmessungen (B x H x T): 12,2 mm x 41,8 mm x 17,3 mm; Gehäuseform (Lichtaustritt): Quaderförmig; Schaltabstand max.: 0 m ... 5 m; Schaltabstand: 0 m ... 4,5 m; Lichtart: Sichtbares Rotlicht; Lichtsender: PinPoint-LED 1); Lichtfleckgröße (Entfernung): Ø 50 mm (2 m); Wellenlänge: 650 nm; Einstellung: IO-Link; Diagnose: Anzeige-Funktionsreserve; Pin-2-Konfiguration: Externer Eingang, Teach-in Eingang, Detektionsausgang, Logikausgang, Alarmausgang Funktionsreserve; IO-Link Funktionen: Standard-Funktionen; Besondere Merkmale: Voreinstellung: 200 ms Einschaltverzögerung auf QL1; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC 1); Restwelligkeit: < 5 Vss 2); Stromaufnahme: 20 mA 3)20 mA 4); Schaltausgang: PNP; Schaltart: Hell-/dunkelschaltend; Ausgangsstrom Imax.: ≤ 100 mA; Ansprechzeit Q/ auf Pin 2: 300 µs ... 450 µs 5) 6); Schaltfrequenz: 1.000 Hz; Schaltfrequenz Q/ auf Pin 2: 1.000 Hz 7); Anschlussart: Stecker M8, 4-polig; Schutzschaltungen: A 8)B 9)C 10)D 11); Schutzklasse: III; Gewicht: 40 g; IO-Link: ✔; IO-Link Version: 1.0; Gehäusematerial: Kunststoff, ABS; Werkstoff, Optik: Kunststoff, PMMA; Schutzart: IP67IP66; Testeingang Sender aus: TE nach 0 V; Beschreibung: IO-Link, COM2, 2.3 ms, SIO Mode; Umgebungstemperatur Betrieb: –40 °C ... +60 °C; Umgebungstemperatur Lager: –40 °C ... +75 °C; UL-File-Nr.: NRKH.E181493 & NRKH7.E181493; Artikelnummer Einzelkomponenten: 2073737 WS4S-3D2230; Wiederholgenauigkeit Q/ auf Pin 2:: 150 µs 6); Kommunikationsschnittstelle: Kommunikationsschnittstelle: IO-Link V1.1; Kommunikationsschnittstelle Detail: COM2 (38,4 kBaud); Zykluszeit: 2,3 ms; Prozessdatenlänge: 16 Bit; Prozessdatenstruktur: Bit 0 = Schaltsignal QL1Bit 1 = Schaltsignal QL2Bit 2 ... 15 = leer; VendorID: 26; DeviceID HEX: 0x8000E3; DeviceID DEZ: 8388835; Smart Task: Smart Task Bezeichnung: Basis-Logik; Logikfunktion: DirektUNDODERFENSTERHysterese; Timerfunktion: DeaktiviertEinschaltverzögerungAusschaltverzögerungEin- und AusschaltverzögerungImpuls (One Shot); Inverter: Ja; Schaltfrequenz: SIO Direct: 1000 HzSIO Logic: 1000 HzIOL: 900 Hz; Ansprechzeit: SIO Direct: 300 µs ... 450 µs 1)SIO Logic: 500 µs ... 600 µs 2)IOL: 500 µs ... 900 µs 3); Wiederholgenauigkeit: SIO Direct: 150 µs 1)SIO Logic: 150 µs 2)IOL: 400 µs 3); Schaltsignal QL1: Schaltausgang; Schaltsignal QL2: Schaltausgang; Klassifikationen: ECl@ss 5.0: 27270901; ECl@ss 5.1.4: 27270901; ECl@ss 6.0: 27270901; ECl@ss 6.2: 27270901; ECl@ss 7.0: 27270901; ECl@ss 8.0: 27270901; ECl@ss 8.1: 27270901; ECl@ss 9.0: 27270901; ECl@ss 10.0: 27270901; ECl@ss 11.0: 27270901; ETIM 5.0: EC002716; ETIM 6.0: EC002716; ETIM 7.0: EC002716; UNSPSC 16.0901: 39121528

Typ

W4
