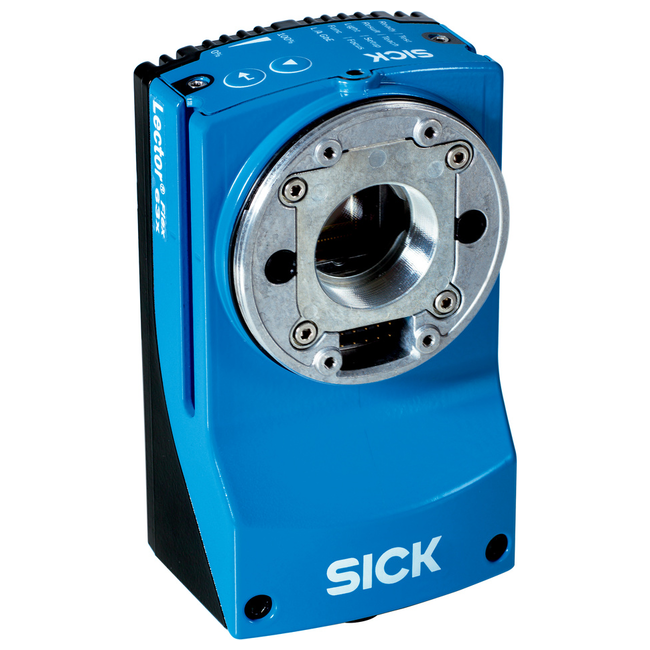

V2D631D-MXCXB0 SICK ⍾ 1082394 ⍾ V2D631DMXCXB0

Merkmale: Variante: Basisgerät; Optischer Fokus: Einstellbarer Fokus (manuell); Sensor: CMOS-Matrix-Sensor, Grauwerte; Sensorauflösung: 1.280 px x 1.024 px; LichtquelleInterne BeleuchtungSeparat als Zubehör zu bestellenAusrichthilfeLaser, sichtbar, rot, 630 nm ... 680 nm: Lichtquelle; Laserklasse: 1, entspricht 21 CFR 1040.10 mit Ausnahme der Abweichungen gemäß „Laser Notice No. 50“ vom 24. Juni 2007 (IEC 60825-1:2014, EN 60825-1:2014); Scanfrequenz: ≤ 50 Hz, bei 1,3 Megapixeln Auflösung; Codeauflösung: ≥ 0,1 mm 1); Leseabstand: 50 mm ... 2.200 mm 1); ObjektivC-Mount (kompakt)Optisches Format2/3″HinweisSeparat als Zubehör zu bestellen: Objektiv; Mechanik/Elektrik: Anschlussart: 1 x M12, 17-poliger Stecker (seriell, CAN, I/Os, Spannungsversorgung)1 x M12, 8-polige Dose (Ethernet, 1 GBit/s)1 x M8, 4-polige Dose (USB)1 x M12, 4-polige Dose (Ansteuerung externe Beleuchtung); Versorgungsspannung: 12 V DC ... 24 V DC, ± 20 %; Leistungsaufnahme: Typ. 10 W, ± 20 %; Ausgangsstrom: ≤ 100 mA; Gehäuse: Aluminiumdruckguss; Schutzart: IP67 (EN 60529 (1991-10), EN 60529/A2 (2002-02)); Elektrische Sicherheit: EN 60950-1 (2011-01); Gewicht: + 430 g, ohne Objektiv und Anschlussleitungen; Abmessungen (L x B x H): 108 mm x 63,1 mm x 45,8 mm 1); Performance: Lesbare Codestrukturen: 1D-Codes, Stacked, 2D-Codes, direktmarkierte Codes, Klarschrift; Barcodearten: GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post; 2D-Codearten: Data-Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR-Code; Stacked-Codearten: PDF417; Codequalifikation: In Anlehnung an ISO/IEC 16022, ISO/IEC 15415, ISO/IEC 18004; OCR- / OCV-Schriftarten: Schriftarten trainierbar; Schnittstellen: Ethernet✔ , TCP/IPFunktionHost, AUX, FTP (Bildübertragung)Datenübertragungsrate10/100/1.000 Mbit/s: Ethernet; PROFINET✔FunktionPROFINET Single Port (integriert), PROFINET Dual Port (optional über externes Feldbusmodul CDF600-2)Datenübertragungsrate10/100 Mbit/s: PROFINET; EtherNet/IP™✔Datenübertragungsrate10/100/1.000 Mbit/s: EtherNet/IP™; Seriell✔ , RS-232, RS-422FunktionHost, AUXDatenübertragungsrate0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kBaud (RS-232): Seriell; CAN✔FunktionSICK CAN-Sensor-Netzwerk CSN (Master/Slave, Multiplexer/Server)Datenübertragungsrate250 kbit/s ... 500 kbit/s: CAN; PROFIBUS DP✔Art der FeldbusintegrationOptional über externes Feldbusmodul CDF600-2: PROFIBUS DP; USB✔BemerkungUSB 2.0 (nur zur Parametrierung)FunktionAUX: USB; Digitaleingänge: 4 („Sensor 1“, „Sensor 2“, 2 Eingänge über optionalen Parameterspeicher CMC600 im CDB650/CDM420); Konfigurierbare Eingänge: Encodereingang, Externer Trigger; Digitalausgänge: 6 (CDB650: „Result 1“, „Result 2“, „Result 3“, „Result 4“, 2 externe Ausgänge über CMC600 oder CDM420: „Result 1“, „Result 2“, 2 externe Ausgänge über CMC600 oder Leitung mit offenem Ende: „Result 1“, „Result 2“, „Result 3“, „Result 4“); Konfigurierbare Ausgänge: Lesebestätigung, Externe Beleuchtungssteuerung, frei konfigurierbare Ausgabebedingung, „Device Ready“; Lesetaktung: Digitaleingänge, freilaufend, serielle Schnittstelle, Ethernet, CAN, Autotakt, Präsentationsmodus; Optische Anzeigen: 11 LEDs (5 x Statusanzeige, 5 x LED-Bargraph, 1 grüner/roter Feedbackspot); Akustische Anzeigen: Beeper (konfigurierbar); Bedienelemente: 2 Tasten (wählen und starten bzw. beenden von Funktionen); Bedienerschnittstellen: Webserver; Konfigurationssoftware: SOPAS ET; Speicherkarte: MicroSD-Speicherkarte (Flash-Card), max. 32 GB, optional; Datenspeicherung und -abruf: Bild- und Datenspeicherung via MicroSD-Speicherkarte und externem FTP; Maximale Encoderfrequenz: 1 kHz; Ansteuerung externe Beleuchtung: Via Digitalausgang (max. 24 V Trigger) oder externem Beleuchtungsanschluss; Umgebungsdaten: Elektromagnetische Verträglichkeit (EMV): EN 61000-6-2:2005-08 / EN 61000-6-4 (2007-01) + A1 (2011); Schwingfestigkeit: EN 60068-2-6:2008-02; Betriebsumgebungstemperatur: 0 °C ... +50 °C; Lagertemperatur: –20 °C ... +70 °C; Zulässige relative Luftfeuchte: 90 %, nicht kondensierend; Klassifikationen: ECl@ss 5.0: 27280103; ECl@ss 5.1.4: 27280103; ECl@ss 6.0: 27280103; ECl@ss 6.2: 27280103; ECl@ss 7.0: 27280103; ECl@ss 8.0: 27280103; ECl@ss 8.1: 27280103; ECl@ss 9.0: 27280103; ECl@ss 10.0: 27280103; ECl@ss 11.0: 27280103; ETIM 5.0: EC002550; ETIM 6.0: EC002550; ETIM 7.0: EC002999; UNSPSC 16.0901: 43211701

Typ

LECTOR®63x
