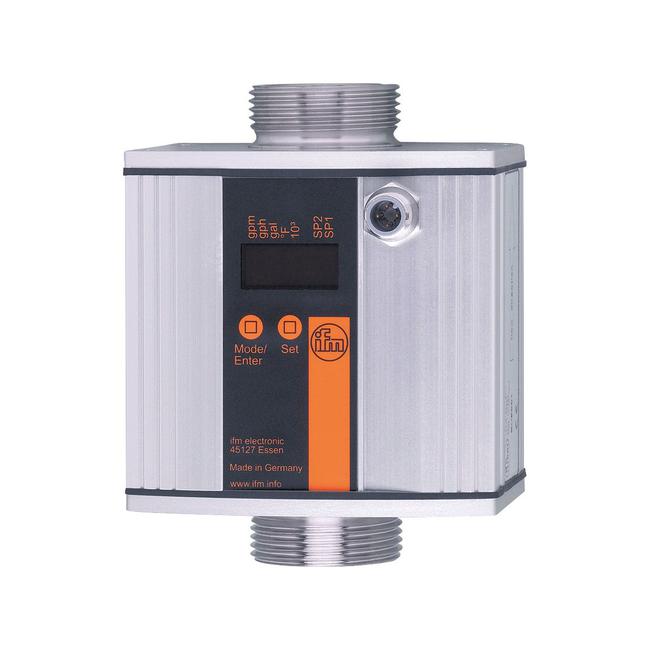

SU9004 ifm ⍾ SUR54HGB50KG/W/US-100-IPF

Ultraschall-Durchflusssensor; Betriebsspannung [V] : 19...30 DC; (nach EN 50178 SELV/PELV); Min. Isolationswiderstand [MΩ] : 100; (500 V DC); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 10; Gesamtzahl Ausgänge : 2; Ausgangssignal : Analogsignal; Anzahl der analogen Ausgänge : 2; Analogausgang Strom [mA] : 4...20; (skalierbar); Max. Bürde [Ω] : 500; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich : 0...200 l/min: 0...52,84 gpm; Anzeigebereich : 0...240 l/min: 0...63,42 gpm; Auflösung : 0,1 l/min: 0,02 gpm; Analogstartpunkt ASP : 0...160 l/min: 0...42,28 gpm; Analogendpunkt AEP : 40...200 l/min: 10,28...52,84 gpm; Max. Durchflussmenge [l/min] : 220; Schrittweite : 0,1 l/min: 0,02 gpm; Ansprechdynamik T05 / T09 [s] : T09 = 30 (Q > 20 l/min); (Wasser); Ansprechzeit [s] : 0,25; (dAP = 0); Dämpfung Schaltausgang dAP [s] : 0...1; Umgebungstemperatur [°C] : -10...60; Lagertemperatur [°C] : -25...80; Werkstoffe : Gehäuse: AlMgSi0,5 eloxiert; Dichtung: FKM; PA 6.6; Abdeckfolie: PA; Werkstoffe in Kontakt mit dem Medium : 1.4404 (Edelstahl / 316L); FKM; PPS; Centellen 200; Prozessanschluss : Gewindeanschluss G 1 1/4 flachdichtend; Anzeigeeinheit : l/min; m³/h; gpm; gph; °C; °F; Lieferumfang : Dichtungen: 2, Centellen; Zubehör optional : Adapter für Rohrleitung: 1 x R 1, Edelstahl, E40205 | Adapter für Rohrleitung: 1 x 1" NPT, Edelstahl, E40206

Typ

Strömungssensoren / Durchflusssensoren

Connection

Steckverbindung: 1 x M12; Griffkörper: Messing, Optalloy-beschichtet; Kontakte: vergoldet

Anzahl der Ein-/Ausgänge

Anzahl der analogen Ausgänge: 2

Stromaufnahme

100 mA

Spannungsversorgung

24 V

Anzeige

Anzeigeeinheit: 6 x LED, grün (l/min, m³/h, gpm, gph, °C, °F) | Messwerte: alphanumerische Anzeige, 4-stellig | Programmierung: alphanumerische Anzeige, 4-stellig

Schutzart

IP 67

Nettogewicht

1883 g

Produktabmessungen

104,5 x 32,5 x 113,6 mm
