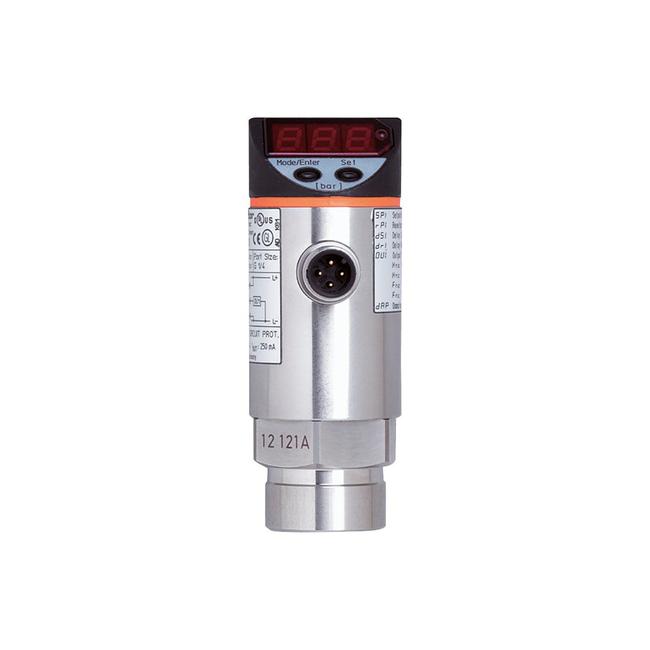

PY2209 ifm ⍾ PN-1-1BRBN14-MFRKG/US/ /V

Drucksensor mit Display; Betriebsspannung [V] : 18...32 DC; (nach SELV/PELV); Min. Isolationswiderstand [MΩ] : 100; (500 V DC); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 0,3; Watchdog integriert : ja; Gesamtzahl Ausgänge : 2; Ausgangssignal : Schaltsignal; Analogsignal; (konfigurierbar); Elektrische Ausführung : PNP/NPN; Anzahl der digitalen Ausgänge : 2; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang DC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] : 250; Schaltfrequenz DC [Hz] : < 500; Anzahl der analogen Ausgänge : 1; Analogausgang Strom [mA] : 4...20; (skalierbar 1:4); Max. Bürde [Ω] : (Ub - 10 V) / 20 mA; Analogausgang Spannung [V] : 0...10; (skalierbar 1:4); Min. Lastwiderstand [Ω] : 2000; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich [psi] : -15...15; Schaltpunkt SP [psi] : -14,8...15; Rückschaltpunkt rP [psi] : -14,9...14,9; Analogstartpunkt [psi] : -15...7,5; Analogendpunkt [psi] : -7,5...15; In Schritten von [psi] : 0,1; Werkseinstellung : SP1 = -7,5 psi: rP1 = -8,1 psi | SP2 = 7,5 psi: rP2 = 6,9 psi | ASP = -15 psi: AEP = 15 psi; Schaltpunktgenauigkeit [% der Spanne] : < ± 0,4; (Turn down 1:1); Wiederholgenauigkeit [% der Spanne] : < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1); Kennlinienabweichung [% der Spanne] : < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung); Hystereseabweichung [% der Spanne] : < ± 0,1; (Turn down 1:1); Langzeitstabilität [% der Spanne] : < ± 0,1; (Turn down 1:1; pro Jahr); Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K] : < ± 0,2; (-25...80 °C); Temperaturkoeffizient Spanne [% der Spanne / 10 K] : < ± 0,2; (-25...80 °C); Ansprechzeit [ms] : < 1,5; Dämpfung Schaltausgang dAP [s] : 0,01...4; Dämpfung Analogausgang dAA [s] : 0,01...4; Max. Anstiegszeit Analogausgang [ms] : 3; Parametriermöglichkeiten : Hysterese / Fenster; Schließer / Öffner; Schaltlogik; Strom-/Spannungsausgang; Dämpfung; Anzeigewertanpassung; Display drehbar / abschaltbar; Anzeigeeinheit; Nullpunkt; Spanne; Umgebungstemperatur [°C] : -25...80; Lagertemperatur [°C] : -40...100; Werkstoffe : 1.4301 (Edelstahl / 304); 1.4404 (Edelstahl / 316L); PC; PBT; PEI; FKM; PTFE; Werkstoffe in Kontakt mit dem Medium : 1.4305 (Edelstahl / 303); Keramik; FKM; Min. Druckzyklen : 100 Millionen; Prozessanschluss : Gewindeanschluss 1/4" NPT Innengewinde; Drosselelement vorhanden : nein (nachrüstbar); Anzeigeeinheit : mbar; kPa; psi; inH2O; inHg

Typ

Drucksensoren

Connection

Steckverbindung: 1 x M12; Kontakte: vergoldet

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Stromaufnahme

< 35 mA

Spannungsversorgung

24 V

Anzeige

Anzeigeeinheit: 3 x LED, grün | Schaltzustand: 2 x LED, gelb | Funktionsanzeige: alphanumerische Anzeige, 4-stellig | Messwerte: alphanumerische Anzeige, 4-stellig

Schutzart

IP 65

Nettogewicht

256,5 g

Produktabmessungen

100 x 34 x 48 mm
