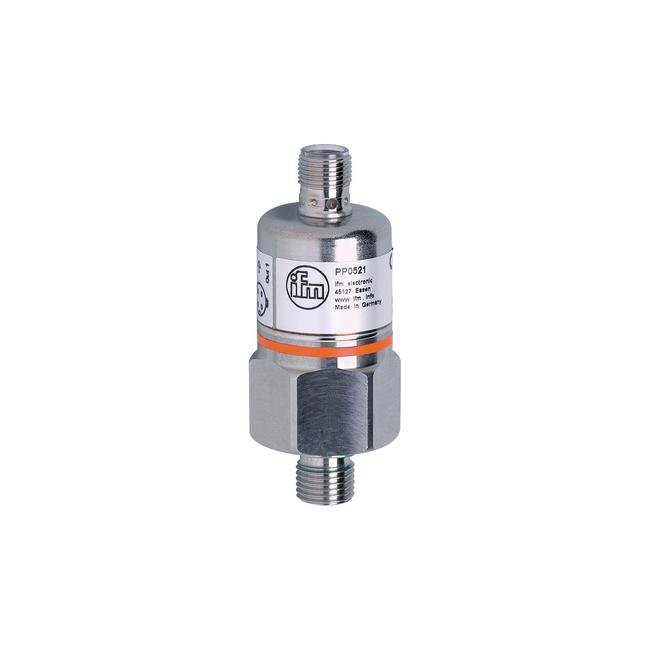

PP0521 ifm ⍾ PP-250-SBG14-QFNKG/US/ /V

Druckschalter mit keramischer Messzelle; Betriebsspannung [V] : 9,6...36 DC; (Kommunikationsbetrieb: 18...32); Min. Isolationswiderstand [MΩ] : 100; (500 V DC); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 0,3; Gesamtzahl Ausgänge : 2; Ausgangssignal : Schaltsignal; Elektrische Ausführung : NPN; Anzahl der digitalen Ausgänge : 2; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang DC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] : 250; Schaltfrequenz DC [Hz] : 170; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich : 0...250 bar: 0...3625 psi: 0...25 MPa; Schaltpunkt SP : 2...250 bar: 40...3620 psi: 0,2...25 MPa; Rückschaltpunkt rP : 1...249 bar: 20...3600 psi: 0,1...24,9 MPa; In Schritten von : 1 bar: 20 psi: 0,1 MPa; Werkseinstellung : SP1 = 63 bar: rP1 = 58 bar | SP2 = 188 bar: rP2 = 183 bar | OUT1 = Hno: OUT2 = Hno; Schaltpunktgenauigkeit [% der Spanne] : < ± 0,5; Wiederholgenauigkeit [% der Spanne] : < ± 0,1; (bei Temperaturschwankungen < 10 K); Kennlinienabweichung [% der Spanne] : < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (Kleinstwerteinstellung); LS = Grenzpunkteinstellung); Hystereseabweichung [% der Spanne] : < ± 0,1; Langzeitstabilität [% der Spanne] : < ± 0,1; (pro Jahr); Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K] : 0,2; (0...80 °C); Temperaturkoeffizient Spanne [% der Spanne / 10 K] : 0,2; (0...80 °C); Ansprechzeit [ms] : < 3; Dämpfung Schaltausgang dAP Stufen [s] : 0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500; Umgebungstemperatur [°C] : -25...85; Lagertemperatur [°C] : -40...100; Werkstoffe : 1.4301 (Edelstahl / 304); FKM; EPDM/X; PA; Werkstoffe in Kontakt mit dem Medium : 1.4305 (Edelstahl / 303); Keramik; FKM; Min. Druckzyklen : 100 Millionen; Prozessanschluss : Gewindeanschluss G 1/4 Außengewinde Innengewinde:M5; Drosselelement vorhanden : nein (nachrüstbar); Teach-Funktion : ja

Typ

Drucksensoren

Connection

Steckverbindung: 1 x M12

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Ausgänge: 2

Stromaufnahme

< 45 mA

Spannungsversorgung

24 V

Anzeige

Betrieb: 2 x LED, grün | Schaltzustand: 2 x LED, gelb

Schutzart

IP 68; (7 Tage / 1 m Wassertiefe / 0,1 bar)

Nettogewicht

226 g

Produktabmessungen

1136 x 50 x 60 mm
