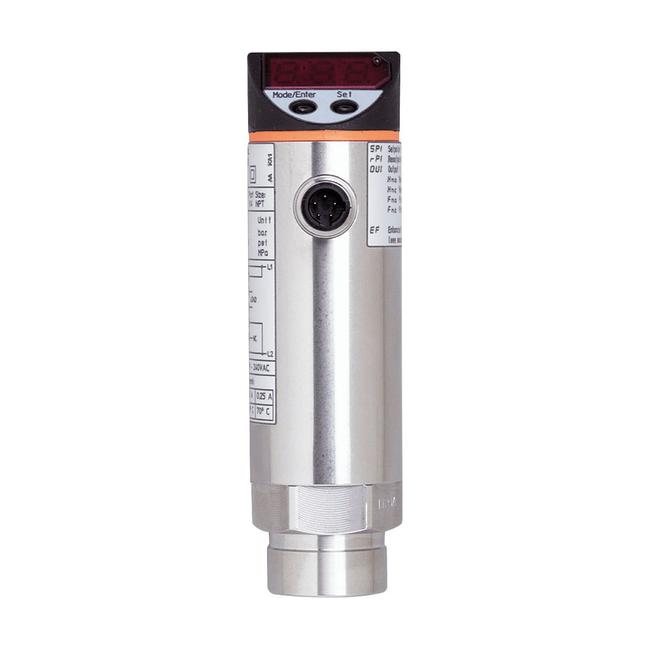

PN4223 ifm ⍾ PN-025-RBN14-HFBOW/LS/ /V

Drucksensor mit Display; Betriebsspannungstoleranz [%] : 5...10; Betriebsspannung [V] : 85...265 AC; Nennspannung AC [V] : < 250; Min. Isolationswiderstand [MΩ] : 100; (500 V DC); Schutzklasse : II; Verpolungsfest : nein; Bereitschaftsverzögerungszeit [s] : 0,2; Watchdog integriert : ja; Gesamtzahl Ausgänge : 1; Ausgangssignal : Schaltsignal; Elektrische Ausführung : Triac; Anzahl der digitalen Ausgänge : 1; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang AC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs AC [mA] : 250; ((...70 °C) 1000 (...60 °C) 1500 (...45 °C) 2500 (...20 °C)); Schaltfrequenz AC [Hz] : < 160; Kurzschlussfest : nein; Überlastfest : nein; Messbereich : 0...25 bar: 0...363 psi: 0...2,5 MPa; Schaltpunkt SP : 0,2...25 bar: 4...363 psi: 0,02...2,5 MPa; Rückschaltpunkt rP : 0,1...24,9 bar: 2...362 psi: 0,01...2,49 MPa; In Schritten von : 0,1 bar: 1 psi: 0,01 MPa; Schaltpunktgenauigkeit [% der Spanne] : < ± 1,0; Wiederholgenauigkeit [% der Spanne] : < ± 0,1; (bei Temperaturschwankungen < 10 K); Linearitätsabweichung [% der Spanne] : < ± 0,5; Hystereseabweichung [% der Spanne] : < ± 0,1; Langzeitstabilität [% der Spanne] : < ± 0,1; (pro Jahr); Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K] : < ± 0,2; (-25...80 °C); Temperaturkoeffizient Spanne [% der Spanne / 10 K] : < ± 0,3; (-25...80 °C); Einstellbare Verzögerungszeit dS, dr [s] : 0, 0,2,...10, 11,...50; Dämpfung Schaltausgang dAP [s] : 0...4; Schaltpunktabgleich : Programmiertaste; Parametriermöglichkeiten : Hysterese / Fenster; Schließer / Öffner; Anzug-/Abfallverzögerung; Dämpfung; Anzeigewertanpassung; Display drehbar / abschaltbar; Anzeigeeinheit; Umgebungstemperatur [°C] : -25...80; Lagertemperatur [°C] : -40...100; Werkstoffe : 1.4301 (Edelstahl / 304); PC; PBT; PA; FKM; Werkstoffe in Kontakt mit dem Medium : 1.4305 (Edelstahl / 303); Keramik; FKM; Min. Druckzyklen : 100 Millionen; Prozessanschluss : Gewindeanschluss 1/4" NPT Innengewinde; Drosselelement vorhanden : nein (nachrüstbar)

Typ

Drucksensoren

Connection

Steckverbindung: 1 x 1/2"

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Ausgänge: 1

Stromaufnahme

< 10 mA

Spannungsversorgung

24 V

Anzeige

Schaltzustand: LED, rot | Funktionsanzeige: 7-Segment-LED-Anzeige | Messwerte: 7-Segment-LED-Anzeige

Schutzart

IP 65

Nettogewicht

384,4 g

Produktabmessungen

1136 x 50 x 60 mm
