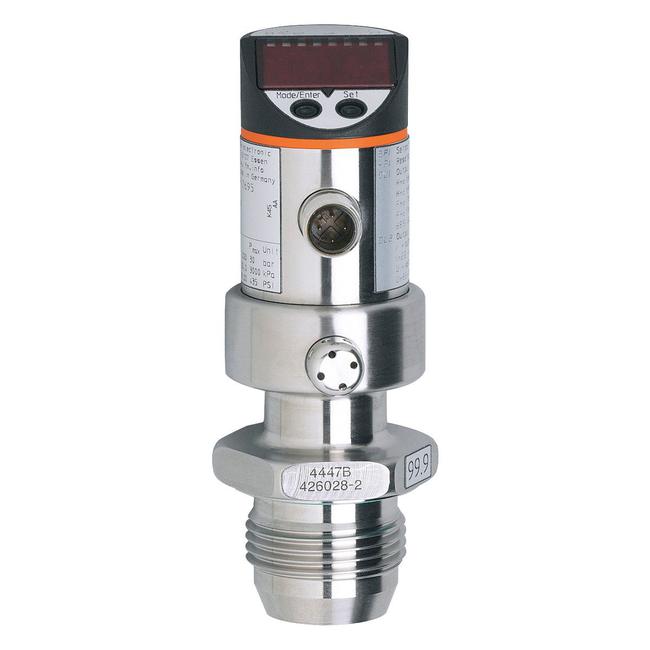

PIM694 ifm ⍾ PIM010-REA01-KFPKG/US/ /P

Drucksensor mit Pumpendiagnosefunktion; Betriebsspannung [V] : 18...32 DC; Min. Isolationswiderstand [MΩ] : 100; (500 V DC); Schutzklasse : III; Verpolungsschutz : ja; Bereitschaftsverzögerungszeit [s] : 0,2; Watchdog integriert : ja; Gesamtzahl Ausgänge : 2; Ausgangssignal : Schaltsignal; Analogsignal; (konfigurierbar); Elektrische Ausführung : PNP; Anzahl der digitalen Ausgänge : 2; Ausgangsfunktion : Schließer / Öffner; (parametrierbar); Max. Spannungsabfall Schaltausgang DC [V] : 2; Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] : 250; Schaltfrequenz DC [Hz] : 350; Hinweis zur Schaltfrequenz : OUT2; Anzahl der analogen Ausgänge : 1; Analogausgang Strom [mA] : 4...20, invertierbar; (skalierbar); Max. Bürde [Ω] : (Ub - 10 V) / 20 mA; Kurzschlussschutz : ja; Ausführung Kurzschlussschutz : getaktet; Überlastfest : ja; Messbereich : -1...10 bar: -14,5...145 psi: -0,1...1 MPa; Schaltpunkt SP : -0,98...10 bar: -14,2...145 psi: -0,098...1 MPa; Rückschaltpunkt rP : -1...9,98 bar: -14,5...144,7 psi: -0,1...0,998 MPa; Analogstartpunkt : -1...7,25 bar: -14,5...105,1 psi: -0,1...0,725 MPa; Analogendpunkt : 1,5...10 bar: 21,8...145 psi: 0,15...1 MPa; In Schritten von : 0,01 bar: 0,1 psi: 0,001 MPa; Werkseinstellung : OU1 = Fnc: OU2 = I | ASP = 0,00 bar: AEP = 10,00 bar; Schaltpunktgenauigkeit [% der Spanne] : < ± 0,2; (Turn down 1:1); Wiederholgenauigkeit [% der Spanne] : < ± 0,1; (bei Temperaturschwankungen < 10 K; Turn down 1:1); Kennlinienabweichung [% der Spanne] : < ± 0,2; (Turn down 1:1 , Linearität, einschließlich Hysterese und Wiederholgenauigkeit , Grenzpunkteinstellung nach DIN EN IEC 62828-1); Linearitätsabweichung [% der Spanne] : < ± 0,15; (Turn down 1:1); Hystereseabweichung [% der Spanne] : < ± 0,15; (Turn down 1:1); Langzeitstabilität [% der Spanne] : < ± 0,1; (Turn down 1:1; pro Jahr); Temperaturkoeffizient Nullpunkt [% der Spanne / 10 K] : < ± 0,15; (0...70 °C); Temperaturkoeffizient Spanne [% der Spanne / 10 K] : < ± 0,1; (0...70 °C); Ansprechzeit [ms] : < 2,5; Dämpfung Schaltausgang dAP [s] : 0...10; Dämpfung Analogausgang dAA [s] : 0...10; Sprungantwortzeit Analogausgang [ms] : 0,2; Parametriermöglichkeiten : Nullpunkt; Spanne; Umgebungstemperatur [°C] : -25...80; Lagertemperatur [°C] : -40...100; Werkstoffe : 1.4404 (Edelstahl / 316L); PC; PBT; PEI; FKM; PTFE; Werkstoffe in Kontakt mit dem Medium : Keramik (99,9 % Al2O3); 1.4435 (Edelstahl / 316L); Oberflächenbeschaffenheit: Ra < 0,4 / Rz 4; PTFE; Min. Druckzyklen : 100 Millionen; Prozessanschluss : Gewindeanschluss G 1 Außengewinde Dichtkonus

Connection

Steckverbindung: 1 x M12; Kontakte: vergoldet

No. of inputs/outputs

Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1

Current consumption

< 50 mA

Voltage supply

24 V

Display

Anzeigeeinheit: 4 x LED, grün | Schaltzustand: 2 x LED, gelb | Funktionsanzeige: alphanumerische Anzeige, 4-stellig | Messwerte: alphanumerische Anzeige, 4-stellig

Degree of protection

IP 67; IP 69K

Nettogewicht

455,5 g

Produktabmessungen

1136 x 50 x 60 mm
