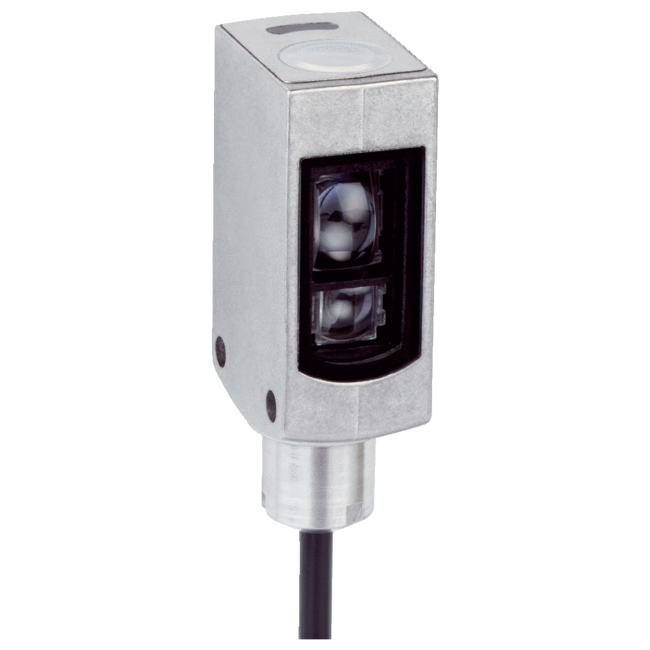

KTM-WP1A7A2V SICK ⍾ 1062147 ⍾ KTMWP1A7A2V

Merkmale: Abmessungen (B x H x T): 15,25 mm x 48,6 mm x 22,2 mm; Tastweite: 11 mm; Tastweitentoleranz: ± 3 mm; Gehäuseform (Lichtaustritt): Quaderförmig; Lichtsender: LED, RGB 1); Wellenlänge: 470 nm, 525 nm, 625 nm; Lichtaustritt: Lange Geräteseite; Lichtfleckgröße: 1,5 mm x 6,5 mm; Lichtflecklage: Längs 2); Empfangsbefilterung: Keine; Einstellung: Leitung, IO-LinkTeach-in-Taste; Teach-in Verfahren: 2-Punkt-Teach-in statisch/dynamisch + Markennähe; Mechanik/Elektrik: Versorgungsspannung: 12 V DC ... 24 V DC 1); Restwelligkeit: ≤ 5 Vss 2); Stromaufnahme: < 50 mA 3); Schaltfrequenz: 15 kHz 4); Ansprechzeit: 35 µs 5); Jitter: 15 µs; Schaltausgang: PNP; Schaltausgang (Spannung): PNP: HIGH = UV ≤ 2 V / LOW ca. 0 V; Schaltart: Hell-/dunkelschaltend; Ausgangsstrom Imax.: 50 mA 6); Speicherzeit (ET): 28 ms, nichtflüchtige Speicherung; Zeitstufe: Ausschaltverzögerung, 520 ms (via IO-Link); Anschlussart: Leitung mit Stecker M12, 4-polig, 0,2 m; Schutzklasse: III; Schutzschaltungen: UV-Anschlüsse verpolsicherAusgang Q kurzschlussgeschütztStörimpulsunterdrückung; Schutzart: IP69K; Gewicht: 40 g; Gehäusematerial: Metall, Edelstahl; Werkstoff, Optik: Kunststoff, PMMA; Kommunikationsschnittstelle: Kommunikationsschnittstelle Detail: V1.1; Prozessdatenlänge: 16 Bit; Prozessdatenstruktur A: Bit 0 ... 2 = SendefarbeBit 3 … 12 = Messwert RGBBit 13 … 15 = leer; Prozessdatenstruktur B: Bit 0 = Schaltsignal QL1Bit 1 … 10 = Messwert SendefarbeBit 11 ... 15 = leer; Prozessdatenstruktur C: Bit 0 = Schaltsignal QL1Bit 1 = Alarm ProzessqualitätBit 2 = Teach erfolgreichBit 3 = Teach wird durchgeführtBit 4 ... 15 = leer; DigitalausgangQ1, Q2Anzahl2: Digitalausgang; Umgebungsdaten: Umgebungstemperatur Betrieb: –30 °C ... +70 °C; Umgebungstemperatur Lager: –30 °C ... +75 °C; Schockbelastung: Nach IEC 60068; UL-File-Nr.: NRKH.E348498 & NRKH7.E348498; Klassifikationen: ECl@ss 5.0: 27270906; ECl@ss 5.1.4: 27270906; ECl@ss 6.0: 27270906; ECl@ss 6.2: 27270906; ECl@ss 7.0: 27270906; ECl@ss 8.0: 27270906; ECl@ss 8.1: 27270906; ECl@ss 9.0: 27270906; ECl@ss 10.0: 27270906; ECl@ss 11.0: 27270906; ETIM 5.0: EC001820; ETIM 6.0: EC001820; ETIM 7.0: EC001820; UNSPSC 16.0901: 39121528; Anschluss/Pinbelegung: Anschlussart: Leitung mit Stecker M12, 4-polig, 0,2 m; PinbelegungBN 1+ (L+)WH 2QBU 3- (M)BK 4Q/C: Pinbelegung

Typ

KTM
