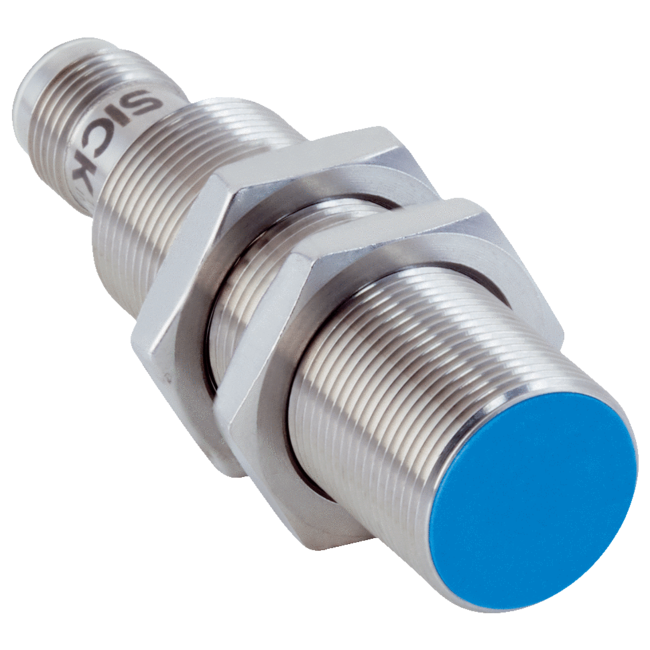

IMS18-08BPOVC0S SICK ⍾ 1097646 ⍾ IMS1808BPOVC0S

Merkmale: Bauform: Metrische Bauform; Gehäusebauform: Standard; Gewindegröße: M18 x 1; Durchmesser: Ø 18 mm; Schaltabstand Sn: 8 mm; Gesicherter Schaltabstand Sa: 6,48 mm; Einbau in Metall: Quasi bündig 1); Schaltfrequenz: 1.000 Hz; Anschlussart: Stecker M12, 4-polig 2); Schaltausgang: PNP; Ausgangsfunktion: Öffner; Elektrische Ausführung: DC 3-Leiter; Schutzart: IP68 3)IP69K 4); Besondere Merkmale: Beständig gegen Kühl- und Schmiermittel; Spezielle Anwendungen: Mobile Arbeitsmaschinen, Kühl- und Schmiermittelbereich, Raue Einsatzbedingungen; Mechanik/Elektrik: Versorgungsspannung: 7,2 V DC ... 60 V DC; Restwelligkeit: ≤ 10 %; Spannungsabfall: ≤ 2,5 V 1); Stromaufnahme: 10 mA 2); Bereitschaftsverzögerung: 100 ms; Hysterese: 3 % ... 20 %; Reproduzierbarkeit: ≤ 2 % 3); Temperaturdrift (von Sr): ± 10 %; EMV: Störaussendung und Störfestigkeit nach KFZ-Richtlinie ECE-R10 Rev. 5: E1-TypengenehmigungStörfestigkeit nach DIN ISO 11452-2: 100 V/mAM vertikal 20 MHz - 800 MHz; AM horizontal 200 MHz - 800 MHz; PM vertikal/horizontal 800 MHz - 2,7 GHzLeitungsgeführte Störgrößen nach ISO 7637-2 (Impuls/Schärfegrad/Ausfallkriterium 12 V/Ausfallkriterium 24 V): 1/IV/C/C, 2a/IV/A/A, 2b/IV/C/C, 3a/IV/A/A, 3b/IV/A/A, 4/IV/C/A, 5a/IV/B/B, 5b/IV/B/BEN 61000-4-2 ESD: 4 kV CD / 8 kV ADEN 61000-4-3 HF gestrahlt: 10 V/mEN 61000-4-4 Burst: 2 kVEN 61000-4-5 Surge: 0,5 kV L-to-L, Ri: 2 OhmEN 61000-4-6 HF Leitungsgebunden: 10 V/m; Umweltprüfung: Schneller Temperaturwechsel EN 60068-2-14, Na: TA = –25 °C, TB = 75 °C, t1 = 40 min, t2 = < 10 s, 300 Zyklen, Delta Sr ≤ 10 %; Korrosionsprüfung: Salzsprühnebeltest EN 60068-2-52: Schärfegrad 5, 4 Zyklen; Dauerstrom Ia: ≤ 200 mA 4); Kurzschlussschutz: ✔; Verpolungsschutz: ✔; Einschaltimpulsunterdrückung: ✔; Schock- und Schwingfestigkeit: Schwingfestigkeit EN 60068-2-6 Fc: 25 g Peak (10 Hz ... 2000 Hz) / –20 °C ... +50 °C, Schockfestigkeit EN 60068-2-27 Ea: 100 g 11 ms; 3 Schocks in jede Richtung der 3 Koordinatenachsen / –40 °C ... +85 °C, Dauerschockfestigkeit EN 60068-2-29 Eb: 40 g 3 ms Rise, 7 ms Fall / 5000 Schocks in jede Richtung der 3 Koordinatenachsen / –20 °C ... +50 °C, Breitbandrauschen EN 60068-2-64: 15 g rms (5 Hz ... 2000 Hz) / 8 Stunden in jede Richtung der 3 Koordinatenachsen / –40 °C ... +85 °C; Umgebungstemperatur Betrieb: –40 °C ... +100 °C; Gehäusematerial: Edelstahl V2A, DIN 1.4305 / AISI 303; Werkstoff, aktive Fläche: Kunststoff, LCP; Gehäuselänge: 69 mm; Nutzbare Gewindelänge: 51 mm; Max. Anzugsdrehmoment: Typ. 60 Nm; Lieferumfang: Befestigungsmutter, Messing, vernickelt (2 x); Schutzklasse: III; UL-File-Nr.: E181493; Sicherheitstechnische Kenngrößen: MTTFD: 1.196 Jahre; DCavg: 0%; Reduktionsfaktoren: Hinweis: Die Werte gelten als Richtwerte, die variieren können; Edelstahl (V2A): Ca. 0,55; Aluminium (Al): Ca. 0,24; Kupfer (Cu): Ca. 0,19; Messing (Ms): Ca. 0,24; Einbauhinweis: Bemerkung: Zugehörige Grafik siehe "Einbauhinweis"; A: 9 mm; B: 18 mm; C: 18 mm; D: 24 mm; E: 2 mm; F: 64 mm; Klassifikationen: ECl@ss 5.0: 27270101; ECl@ss 5.1.4: 27270101; ECl@ss 6.0: 27270101; ECl@ss 6.2: 27270101; ECl@ss 7.0: 27270101; ECl@ss 8.0: 27270101; ECl@ss 8.1: 27270101; ECl@ss 9.0: 27270101; ECl@ss 10.0: 27270101; ECl@ss 11.0: 27270101; ETIM 5.0: EC002714; ETIM 6.0: EC002714; ETIM 7.0: EC002714; UNSPSC 16.0901: 39122230

Typ

Induktive Näherungssensoren
