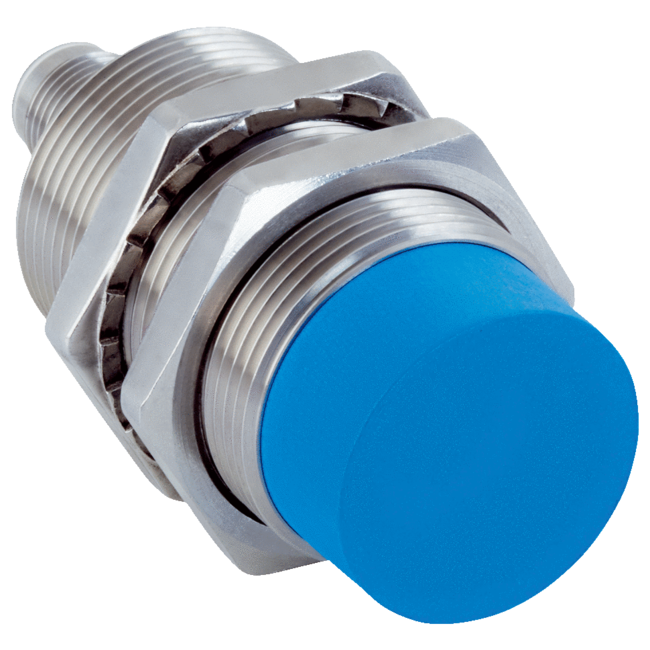

IMC30-20NPPVC0SA71 SICK ⍾ 1079303 ⍾ IMC3020NPPVC0SA71

Merkmale: Bauform: Metrische Bauform; Gewindegröße: M30 x 1,5; Durchmesser: Ø 30 mm; Schaltabstand Sn: 0 mm ... 20 mm 1); Gesicherter Schaltabstand Sa: 16,2 mm; Anzahl Schaltpunkte: Bis zu 4 einstellbare Schaltpunkte oder Fenster; Schaltmodi: Single point, Window mode, Two point mode, Visuelle Einstellhilfe; Schaltfrequenz Qint.1 / Qint.2 auf Pin 2: 200 Hz; Einbau in Metall: Nicht bündig; Anschlussart: Stecker M12, 4-polig 2); Schaltausgang: PNP; Ausgang Q/C: Schaltausgang oder IO-Link-Modus; Ausgang MFC: Schaltausgang oder Eingang; Ausgangsfunktion: Öffner / Schließer; Schaltart Eigenschaft: Programmierbar; Elektrische Ausführung: DC 4-Leiter; Schutzart: IP68 3)IP69K 4); Besondere Merkmale: Smart Task, Beständig gegen Kühl- und Schmiermittel, IO-Link; Spezielle Anwendungen: Kühl- und Schmiermittelbereich, Raue Einsatzbedingungen; Sonderausprägung: Beständig gegen Kühl- und Schmiermittel; Diagnose: Chiptemperatur; Pin-2-Konfiguration: Externer Eingang, Teach-in, Schaltsignal; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC 1); Restwelligkeit: ≤ 10 %; Spannungsabfall: ≤ 2 V 2); Stromaufnahme: 35 mA 3); Hysterese: Programmierbar 4); Reproduzierbarkeit: ≤ 5 % 5); Temperaturdrift (von Sr): ± 10 %; EMV: Nach EN 60947-5-2; Dauerstrom Ia: ≤ 200 mA 6); Kurzschlussschutz: ✔; Verpolungsschutz: ✔; Einschaltimpulsunterdrückung: ✔; Schock- und Schwingfestigkeit: 100 g / 2 ms / 500 Zyklen; 150 g / 1 Mio Zyklen; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g; Umgebungstemperatur Betrieb: –40 °C ... +75 °C; Gehäusematerial: Edelstahl V2A, DIN 1.4305 / AISI 303; Werkstoff, aktive Fläche: Kunststoff, LCP; Gehäuselänge: 70 mm; Nutzbare Gewindelänge: 40 mm; Max. Anzugsdrehmoment: Typ. 100 Nm 7); Lieferumfang: Befestigungsmutter, Edelstahl V2A, mit Sperrverzahnung (2 x); UL-File-Nr.: E181493; Genauigkeit Teach-in: +/- 3% von Sr; Auflösung, typisch (Bereich): 75 μm (0 mm ... 15 mm)150 μm (15 mm ... 20 mm); Auflösung, maximal (Bereich): 150 μm (0 mm ... 15 mm)300 μm (15 mm ... 20 mm); Sicherheitstechnische Kenngrößen: MTTFD: 860 Jahre; DCavg: 0%; Kommunikationsschnittstelle: Kommunikationsschnittstelle: IO-Link V1.1; Kommunikationsschnittstelle Detail: COM2 (38,4 kBaud); Zykluszeit: 5 ms; Prozessdatenlänge: 32 Bit; Prozessdatenstruktur: Bit 0 = Schaltsignal QL1Bit 1 = Schaltsignal QL2Bit 2 = Schaltsignal QInt3Bit 3 = Schaltsignal QInt4Bit 18 ... 31 = Zählwert; Werkseinstellung: Schaltpunkt 1: Referenzwert 1Ausgang: SchließerPin 2 Konfiguration: Eingang; Referenzwerte: Hinweis: Referenzwert in Digits für Schaltpunkt in mm im Sensor abgespeichert; Referenzwert 1: 20 mm; Referenzwert 2: 15 mm; Referenzwert 3: 10 mm; Referenzwert 4: 5 mm; Reduktionsfaktoren: Edelstahl (V2A): Ca. 0,8; Aluminium (Al): Ca. 0,4; Kupfer (Cu): Ca. 0,2; Messing (Ms): Ca. 0,4; Einbauhinweis: Bemerkung: Zugehörige Grafik siehe "Einbauhinweis"; A: 20 mm; B: 62 mm; C: 30 mm; D: 60 mm; E: 20 mm; F: 160 mm; Smart Task: Smart Task Bezeichnung: Zähler + Entprellung; Logikfunktion: FensterHystereseDirekt; Timerfunktion: DeaktiviertEinschaltverzögerungAusschaltverzögerungEin- und AusschaltverzögerungImpuls (One Shot); Inverter: Einstellbar; Maximale Zählfrequenz: SIO Logic: 200 Hz 1)IOL: 200 Hz 2); Resetdauer: SIO Logic: 500 µs 1)IOL: --- 2); Mindestzeit zwischen zwei Prozess-Ereignissen: SIO Logic: 2.5 ms 1)IOL: 2.5 ms 2); Entprellzeit max.: SIO Logic: 30 s 1)IOL: 30 s 2); Schaltsignal QL1: Schaltausgang (abhängig von eingestelltem Grenzwert); Schaltsignal QL2: Schaltausgang (abhängig von eingestelltem Grenzwert); Messwert: Zählwert; Klassifikationen: ECl@ss 5.0: 27270101; ECl@ss 5.1.4: 27270101; ECl@ss 6.0: 27270101; ECl@ss 6.2: 27270101; ECl@ss 7.0: 27270101; ECl@ss 8.0: 27270101; ECl@ss 8.1: 27270101; ECl@ss 9.0: 27270101; ECl@ss 10.0: 27270101; ECl@ss 11.0: 27270101; ETIM 5.0: EC002714; ETIM 6.0: EC002714; ETIM 7.0: EC002714; UNSPSC 16.0901: 39122230

Typ

Induktive Näherungssensoren
