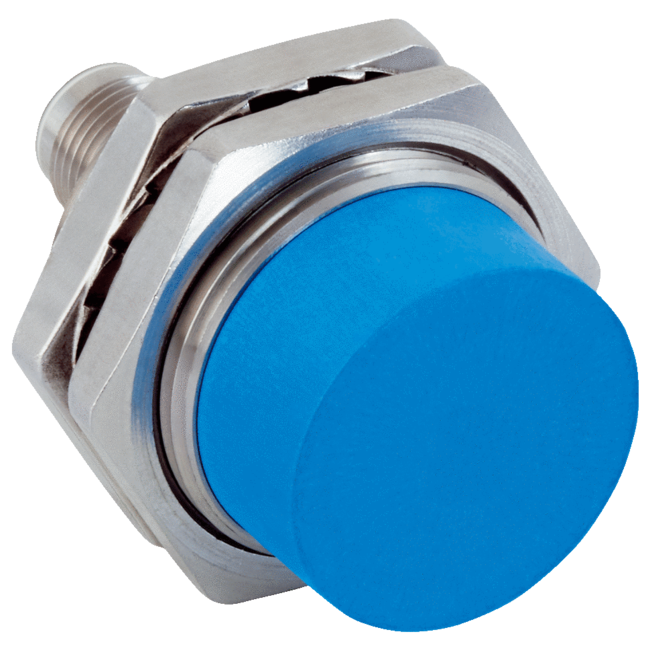

IMB30-20NNOVC0K SICK ⍾ 1072855 ⍾ IMB3020NNOVC0K

Merkmale: Bauform: Metrische Bauform; Gehäusebauform: Kurzbauform; Gewindegröße: M30 x 1,5; Durchmesser: Ø 30 mm; Schaltabstand Sn: 20 mm; Gesicherter Schaltabstand Sa: 16,2 mm; Einbau in Metall: Nicht bündig; Schaltfrequenz: 500 Hz; Anschlussart: Stecker M12, 4-polig 1); Schaltausgang: NPN; Ausgangsfunktion: Öffner; Elektrische Ausführung: DC 3-Leiter; Schutzart: IP68 2)IP69K 3); Besondere Merkmale: Beständig gegen Kühl- und Schmiermittel, Visuelle Einstellhilfe; Spezielle Anwendungen: Kühl- und Schmiermittelbereich, Mobile Arbeitsmaschinen, Raue Einsatzbedingungen; Mechanik/Elektrik: Versorgungsspannung: 10 V DC ... 30 V DC; Restwelligkeit: ≤ 10 %; Spannungsabfall: ≤ 2 V 1); Stromaufnahme: 10 mA 2); Hysterese: 3 % ... 20 %; Reproduzierbarkeit: ≤ 2 % 3) 4); Temperaturdrift (von Sr): ± 10 %; EMV: Nach EN 60947-5-2; Dauerstrom Ia: ≤ 200 mA; Kurzschlussschutz: ✔; Verpolungsschutz: ✔; Einschaltimpulsunterdrückung: ✔; Schock- und Schwingfestigkeit: 100 g / 2 ms / 500 Zyklen; 150 g / 1 Mio Zyklen; 10 Hz ... 55 Hz / 1 mm; 55 Hz ... 500 Hz / 60 g; Umgebungstemperatur Betrieb: –40 °C ... +100 °C; Gehäusematerial: Edelstahl V2A, DIN 1.4305 / AISI 303; Werkstoff, aktive Fläche: Kunststoff, LCP; Gehäuselänge: 50 mm; Nutzbare Gewindelänge: 20 mm; Max. Anzugsdrehmoment: Typ. 100 Nm 5); Lieferumfang: Befestigungsmutter, Edelstahl V2A, mit Sperrverzahnung (2 x); Schutzklasse: II 6); UL-File-Nr.: E181493; Sicherheitstechnische Kenngrößen: MTTFD: 1.971 Jahre; DCavg: 0%; Reduktionsfaktoren: Hinweis: Die Werte gelten als Richtwerte, die variieren können; Stahl St37 (Fe): 1; Edelstahl (V2A): Ca. 0,78; Aluminium (Al): Ca. 0,44; Kupfer (Cu): Ca. 0,36; Messing (Ms): Ca. 0,46; Einbauhinweis: Bemerkung: Zugehörige Grafik siehe "Einbauhinweis"; A: 20 mm; B: 62 mm; C: 30 mm; D: 60 mm; E: 20 mm; F: 160 mm; Klassifikationen: ECl@ss 5.0: 27270101; ECl@ss 5.1.4: 27270101; ECl@ss 6.0: 27270101; ECl@ss 6.2: 27270101; ECl@ss 7.0: 27270101; ECl@ss 8.0: 27270101; ECl@ss 8.1: 27270101; ECl@ss 9.0: 27270101; ECl@ss 10.0: 27270101; ECl@ss 11.0: 27270101; ETIM 5.0: EC002714; ETIM 6.0: EC002714; ETIM 7.0: EC002714; UNSPSC 16.0901: 39122230

Typ

Induktive Näherungssensoren
