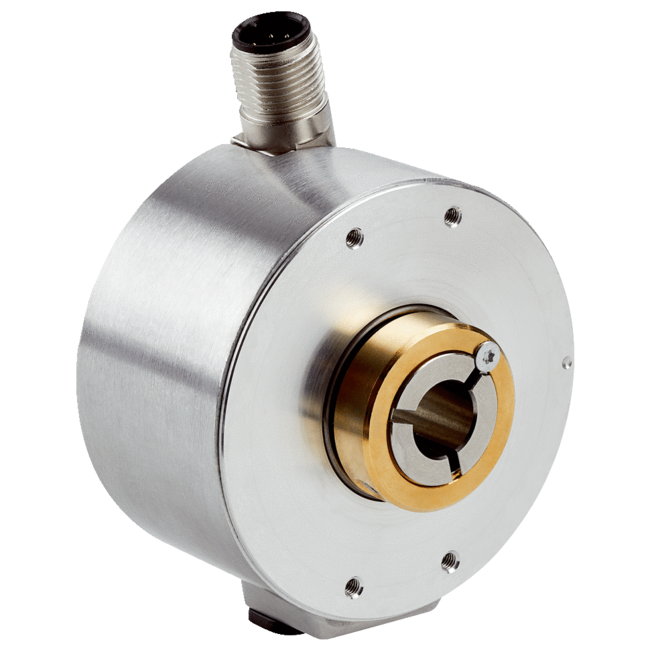

DUS60E-TJKFAACA SICK ⍾ 1103101 ⍾ DUS60ETJKFAACA

Performance: Messschritt: 90° elektrisch/Impulse pro Umdrehung; Messschrittabweichung: ± 18° / Impulse pro Umdrehung; Fehlergrenzen: Messschrittabweichung x 3; Tastgrad: ≤ 0,5 ± 5 %; Schnittstellen: Kommunikationsschnittstelle: Inkremental; Kommunikationsschnittstelle Detail: TTL / HTL 1); Parametrierdaten: DIP-Schalter, wählbarer Ausgang; Ausgangsfunktion: Kanäle A und B; Initialisierungszeit: < 5 ms 2); Ausgabefrequenz: + 60 kHz; Laststrom: ≤ 30 mA, pro Kanal; Betriebsstrom: ≤ 120 mA (ohne Last); Leistungsaufnahme: ≤ 1,25 W (ohne Last); DIP-Schalter ParameterImpulse pro Umdrehung✔Ausgangsspannung✔Drehrichtung✔: DIP-Schalter Parameter; Konfigurationsschalter: Gruppe 1800 Impulse, Zählrichtung wählbar, TTL/HTL mit DIP-Schalter wählbar; Elektrische Daten: Anschlussart: Stecker, M12, 4-polig, universal 1); Versorgungsspannung: 4,75 ... 30 V; Referenzsignal, Anzahl: 1; Referenzsignal, Lage: 180°, elektrisch, logisch verknüpft mit A; Verpolungsschutz: ✔; Kurzschlussfestigkeit der Ausgänge: ✔; MTTFd: Zeit bis zu gefährlichem Ausfall: 275 Jahre (EN ISO 13849-1) 2); Mechanische Daten: Mechanische Ausführung: Durchsteckhohlwelle, Klemmung vorne; Wellendurchmesser: 5/8″; Flanschart / Drehmomentstütze: Ohne Drehmomentstütze, Flansch mit 4 x M2,5; Gewicht: 0,25 kg 1); Material, Welle: Edelstahl; Material, Flansch: Aluminium; Material, Gehäuse: Aluminium; Material, Leitung: PVC; Anlaufdrehmoment: 0,5 Ncm (+20 °C); Betriebsdrehmoment: 0,4 Ncm (+20 °C); Zulässige Wellenbewegung axial statisch/dynamisch: ± 0,5 mm / ± 0,2 mm; Zulässige Wellenbewegung radial statisch/dynamisch: ± 0,3 mm / ± 0,1 mm; Betriebsdrehzahl: 1.500 min⁻¹; Trägheitsmoment des Rotors: 50 gcm²; Lagerlebensdauer: 3,6 x 109 Umdrehungen; Winkelbeschleunigung: ≤ 500.000 rad/s²; Umgebungsdaten: EMV: Nach EN 61000-6-2 und EN 61000-6-3; Schutzart: IP65 1); Zulässige relative Luftfeuchte: 90 % (Betauung der optischen Abtastung nicht zulässig); Betriebstemperaturbereich: –30 °C ... +90 °C; Lagerungstemperaturbereich: –40 °C ... +75 °C; Widerstandsfähigkeit gegenüber Schocks: 100 g (EN 60068-2-27); Widerstandsfähigkeit gegenüber Vibration: 30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6); Klassifikationen: ECl@ss 5.0: 27270501; ECl@ss 5.1.4: 27270501; ECl@ss 6.0: 27270590; ECl@ss 6.2: 27270590; ECl@ss 7.0: 27270501; ECl@ss 8.0: 27270501; ECl@ss 8.1: 27270501; ECl@ss 9.0: 27270501; ECl@ss 10.0: 27270501; ECl@ss 11.0: 27270501; ETIM 5.0: EC001486; ETIM 6.0: EC001486; ETIM 7.0: EC001486; UNSPSC 16.0901: 41112113

Typ

Inkremental-Encoder
