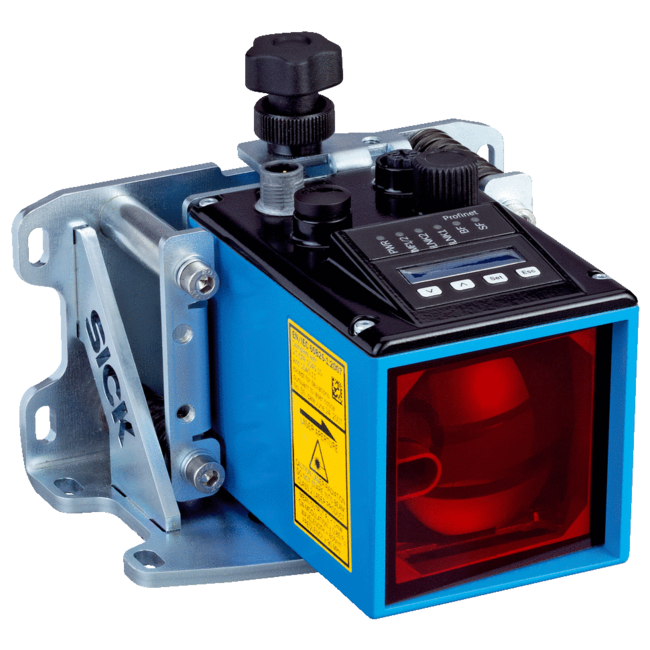

DL100-22AA2212 SICK ⍾ 1086985 ⍾ DL10022AA2212

Mechanik/Elektrik: Versorgungsspannung Uv: DC 18 V ... 30 V, Grenzwerte; Restwelligkeit: 5 Vss 1); Initialisierungszeit: Typ. 1,5 s 2); Gehäusematerial: Metall (Aluminiumdruckguss); Frontscheibenmaterial: Kunststoff (PMMA); Anschlussart: Stecker, M12, SPEEDCON™-kompatibel; Anzeige: 6-stelliges 5 x 7 Dot-Matrix-Display, LEDs; Gewicht: Ca. 800 g ... 1.600 g 3); Stromaufnahme: Bei 24 V DC < 250 mA; Abmessungen (B x H x T): 69,4 mm x 82,5 mm x 100,2 mm; Modulationsfrequenz: Fix; Schutzart: IP65; Schutzklasse: III; Performance: Messbereich: 0,15 m ... 200 m, auf Reflexionsfolie „Diamond Grade"; Messobjekt: Reflektor; Auflösung: 0,1 mm, 0,125 mm, 1 mm, 10 mm, 100 mm, frei einstellbar; Wiederholgenauigkeit: 1 mm 1); Genauigkeit: ± 2,5 mm 2); Ansprechzeit: 2 ms; Messzykluszeit: 1 ms; Ausgabezeit: 1 ms; Lichtsender: Laser, rot 3)sichtbares Rotlicht; Laserklasse: 2, entspricht 21 CFR 1040.10 und 1040.11 mit Ausnahme der Abweichungen gemäß „Laser Notice No. 50“ vom 24. Juni 2007 (IEC 60825-1:2014, EN 60825-1:2014); Typ. Lichtfleckgröße (Distanz): 5 mm + (2 mm x Abstand in m); Max. Verfahrgeschwindigkeit: 15 m/s; Beschleunigung (max.): ≤ 15 m/s²; Schnittstellen: PROFINET✔: PROFINET; Netzlastklasse: III; DigitalausgangAnzahl2 1)ArtGegentakt: PNP/NPNFunktionDistance: Distanzdigitalausgang; Speed: Geschwindigkeitsausgang; Service: Warnmeldung bei Alterung des Laseres, bei Unterschreiten des Dämpfungswertes (z.B. bei Verschmutzung, bei Über- oder Unterschreiten der zulässigen Geräteinnentemperatur, bei Plausibilitätsfehler des Messwertes, wenn Laser nicht betriebsbereit ist, wenn die Heizung eingeschaltet wird; Laser Off; PresetMaximaler Ausgangsstrom IA≤ 100 mA 2): Digitalausgang; Multifunktionseingang (MF): 1 x MF1 3); Umgebungsdaten: Elektromagnetische Verträglichkeit (EMV): EN 61000-6-2, EN 61000-6-4 1); Umgebungstemperatur Betrieb: –20 °C ... +55 °C 2)–20 °C ... +75 °C, Betrieb mit Kühlgehäuse 2); Umgebungstemperatur Lager: –40 °C ... +75 °C; Luftdruckeinfluss: 0,3 ppm/hPa; Temperatureinfluss: 1 ppm/K; Temperaturdrift: Typ. 0,1 mm/K; Typ. Fremdlichtunempfindlichkeit: ≤ 100.000 lx; Mechanische Festigkeit: Schock: (EN 600 68-2-27)Sinus: (EN 600 68-2-6)Rauschen: (EN 600 68-2-64); Klassifikationen: ECl@ss 5.0: 27270801; ECl@ss 5.1.4: 27270801; ECl@ss 6.0: 27270801; ECl@ss 6.2: 27270801; ECl@ss 7.0: 27270801; ECl@ss 8.0: 27270801; ECl@ss 8.1: 27270801; ECl@ss 9.0: 27270801; ECl@ss 10.0: 27270801; ECl@ss 11.0: 27270801; ETIM 5.0: EC001825; ETIM 6.0: EC001825; ETIM 7.0: EC001825; UNSPSC 16.0901: 41111613

Typ

Dx100
