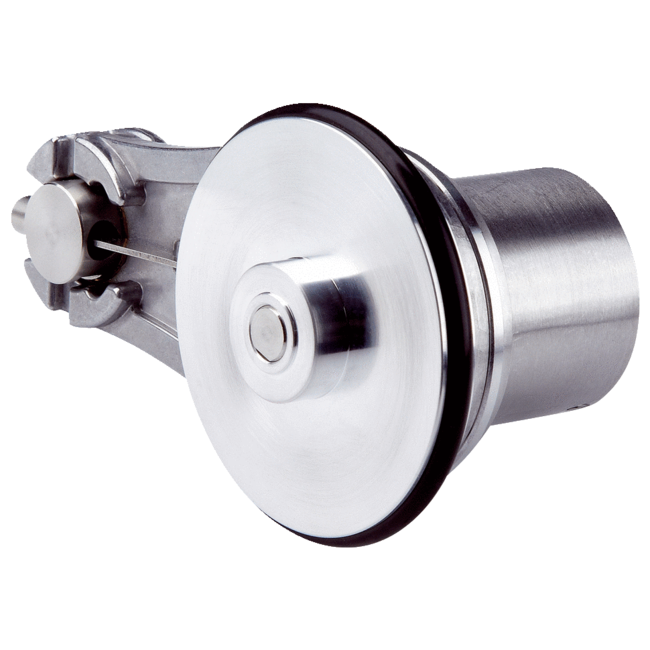

SICK DBV50E-22EPA2000

DBV50E-22EPA2000 SICK ⍾ 1082278 ⍾ DBV50E22EPA2000

Performance: Impulse pro Umdrehung: 2.000; Auflösung Impulse/mm: 10; Messschritt (Auflösung mm/Puls): 0,1, ± 18 ° / Impulse pro Umdrehung; Messschrittabweichung: ± 18 ° / Impulse pro Umdrehung; Fehlergrenzen: ± 4 mm/m, messradbezogen (Rad + Oberfläche); Tastgrad: ≤ 0,5 ± 5 %; Initialisierungszeit: < 3 ms; Schnittstellen: Kommunikationsschnittstelle: Inkremental; Kommunikationsschnittstelle Detail: HTL / Push pull; Anzahl der Signal Kanäle: 6 Kanal; Elektrische Daten: Betriebsstrom ohne Last: 50 mA; Anschlussart: Leitung, 8-adrig, mit Stecker, M12, 8-polig, universal, 0,5 m; Leistungsaufnahme max. ohne Last: ≤ 0,5 W; Versorgungsspannung: 7 V ... 30 V; Laststrom max.: 30 mA; Maximale Ausgabefrequenz: ≤ 300 kHz; Referenzsignal, Anzahl: 1; Referenzsignal, Lage: 90°, elektrisch, logisch verknüpft mit A und B; Verpolungsschutz: ✔; Kurzschlussfestigkeit der Ausgänge: ✔ 1); MTTFd: Zeit bis zu gefährlichem Ausfall: 600 Jahre (EN ISO 13849-1) 2); Mechanische Daten: Messradumfang: 200 mm; Messradoberfläche: O-Ring NBR70 1); Ausführung Federarm: 63,5 mm Federarm, Encoder auf Montageseite, 1 Messrad; Masse: + 300 g; Welle: Edelstahl; Flansch: Aluminium; Gehäuse: Aluminium; Leitung: PVC; Federelement: Federstahl, nicht rostend; Messrad, Federarm: Aluminium; Anlaufdrehmoment: 0,9 Ncm (bei 20 °C); Betriebsdrehmoment: 0,6 Ncm (bei 20 °C); Betriebsdrehzahl: 1.500 min⁻¹; Maximale Betriebsdrehzahl: 3.000 min⁻¹ 2); Lagerlebensdauer: 2,0 x 10^9 Umdrehungen; Maximaler Federweg/Auslenkung Federarm: 14 mm bei 14 N Federweg; Empfohlene Vorspannung: 15 N bei 10 mm Auslenkung 3); Zulässiger Arbeitsbereich der Feder max. (Dauerbetrieb): ± 3 mm; Empfohlene Federauslenkung: 2 mm ... 13 mm; Lebensdauer Federelement: > 1,4 Mio Zyklen 4); Montageposition relativ zum Messobjekt: Von oben bevorzugt, von unten möglich 5); Umgebungsdaten: EMV: Nach EN 61000-6-2 und EN 61000-6-3 (class A); Zulässige relative Luftfeuchte: 90 % (Betauung der optischen Abtastung nicht zulässig); Betriebstemperaturbereich: –20 °C ... +85 °C (auf Anfrage)–35 °C ... +95 °C; Lagerungstemperaturbereich: –40 °C ... +100 °C, ohne Verpackung; Klassifikationen: ECl@ss 5.0: 27270501; ECl@ss 5.1.4: 27270501; ECl@ss 6.0: 27270590; ECl@ss 6.2: 27270590; ECl@ss 7.0: 27270501; ECl@ss 8.0: 27270501; ECl@ss 8.1: 27270501; ECl@ss 9.0: 27270501; ECl@ss 10.0: 27270790; ECl@ss 11.0: 27270707; ETIM 5.0: EC001486; ETIM 6.0: EC001486; ETIM 7.0: EC001486; UNSPSC 16.0901: 41112113
