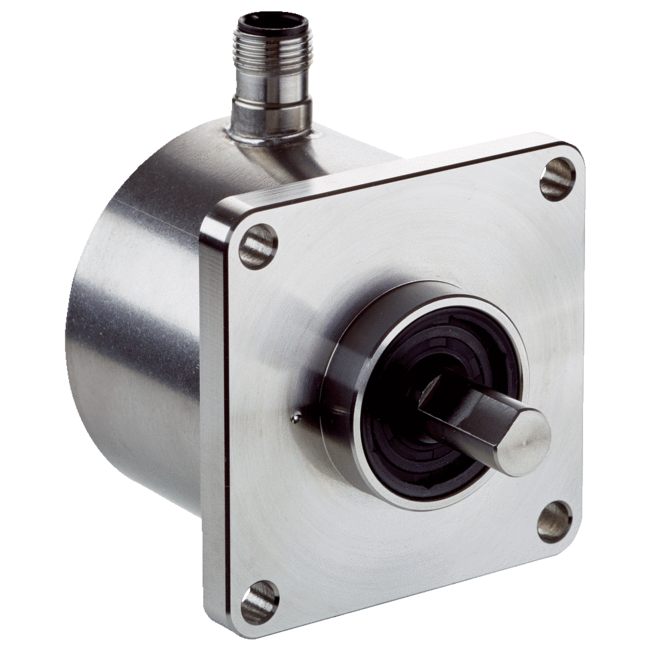

DBS60I-Q4EC01024 SICK ⍾ 1100934 ⍾ DBS60IQ4EC01024

Performance: Impulse pro Umdrehung: 1.024; Messschritt: 90° elektrisch/Impulse pro Umdrehung; Messschrittabweichung: ± 18° / Impulse pro Umdrehung; Fehlergrenzen: Messschrittabweichung x 3; Tastgrad: ≤ 0,5 ± 5 %; Schnittstellen: Kommunikationsschnittstelle: Inkremental; Kommunikationsschnittstelle Detail: HTL / Push pull; Anzahl der Signal Kanäle: 6 Kanal; Initialisierungszeit: < 5 ms 1); Ausgabefrequenz: ≤ 300 kHz 2); Laststrom: ≤ 30 mA, pro Kanal; Leistungsaufnahme: ≤ 1 W (ohne Last); Elektrische Daten: Anschlussart: Stecker, M12, 8-polig, radial; Versorgungsspannung: 10 ... 27 V; Referenzsignal, Anzahl: 1; Referenzsignal, Lage: 90°, elektrisch, logisch verknüpft mit A und B; Verpolungsschutz: ✔; Kurzschlussfestigkeit der Ausgänge: ✔ 1); MTTFd: Zeit bis zu gefährlichem Ausfall: 500 Jahre (EN ISO 13849-1) 2); Mechanische Daten: Mechanische Ausführung: Vollwelle, Quadratflansch; Wellendurchmesser: 10 mm; Wellenlänge: 19 mm; Flanschart / Drehmomentstütze: Flansch mit 4 x Bohrung 5,5 mm; Gewicht: 0,61 kg 1); Material, Welle: Edelstahl V2A; Material, Flansch: Edelstahl V2A; Material, Gehäuse: Edelstahl V2A; Material, Wellendichtring: FKM80; Anlaufdrehmoment: 1 Ncm (+20 °C); Betriebsdrehmoment: 0,9 Ncm (+20 °C); Zulässige Wellenbelastung radial/axial: 80 N (radial) 2)40 N (axial) 2); Betriebsdrehzahl: ≤ 6.000 min⁻¹ 3); Trägheitsmoment des Rotors: 34 gcm²; Lagerlebensdauer: 3,6 x 109 Umdrehungen; Winkelbeschleunigung: ≤ 500.000 rad/s²; Umgebungsdaten: EMV: Nach EN 61000-6-2 und EN 61000-6-3; Schutzart: IP67, Steckeranschluss (nach IEC 60529) 1); Zulässige relative Luftfeuchte: 90 % (Betauung der optischen Abtastung nicht zulässig); Betriebstemperaturbereich: –20 °C ... +85 °C; Lagerungstemperaturbereich: –40 °C ... +100 °C, ohne Verpackung; Widerstandsfähigkeit gegenüber Schocks: 100 g, 6 ms (nach EN 60068-2-27); Widerstandsfähigkeit gegenüber Vibration: 30 g, 10 Hz ... 2.000 Hz (nach EN 60068-2-6); Klassifikationen: ECl@ss 5.0: 27270501; ECl@ss 5.1.4: 27270501; ECl@ss 6.0: 27270590; ECl@ss 6.2: 27270590; ECl@ss 7.0: 27270501; ECl@ss 8.0: 27270501; ECl@ss 8.1: 27270501; ECl@ss 9.0: 27270501; ECl@ss 10.0: 27270501; ECl@ss 11.0: 27270501; ETIM 5.0: EC001486; ETIM 6.0: EC001486; ETIM 7.0: EC001486; UNSPSC 16.0901: 41112113

Typ

Inkremental-Encoder
