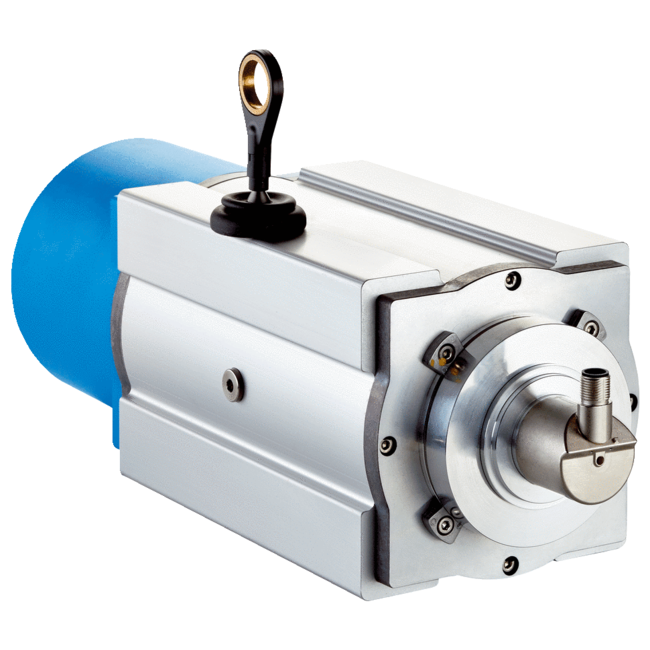

BTF13-Q1RM3061 SICK ⍾ 1097320 ⍾ BTF13Q1RM3061

Performance - BTF: Messbereich: 0 m ... 30 m; Encoder: Absolut-Encoder; Auflösung (Seilzug + Encoder): 0,08 mm 1) 2); Wiederholgenauigkeit: ≤ 2 mm 3); Linearität: ≤ ± 2 mm 3); Hysterese: ≤ 5 mm 3); Schnittstellen - BTF: Kommunikationsschnittstelle: IO-Link / IO-Link V1.1 / COM3 (230,4 kBaud); Programmierbar/Parametrierbar: ✔; Elektrische Daten - BTF: Anschlussart: Stecker, M12, 4-polig, universal; Versorgungsspannung: 18 V ... 30 V; Leistungsaufnahme: ≤ 1,5 W (ohne Last); MTTFd: Zeit bis zu gefährlichem Ausfall: 240 Jahre (EN ISO 13849-1) 1); Mechanische Daten - BTF: Material, Messseil: Hoch flexible Stahllitze 1.4401 Edelstahl V4A; Gewicht (Messseil): 2,6 g/m; Material, Gehäuse Seilzugmechanik: Aluminium (eloxiert), Kunststoff; Federrückzugskraft: 10 N ... 20 N 1); Seilauszugslänge pro Umdrehung: 332,4 mm; Lebensdauer Seilzugmechanik: Typ. 1.000.000 Zyklen 2) 3); Tatsächliche Seilauszugslänge: 30,2 m; Seilbeschleunigung: 15 m/s²; Verstellgeschwindigkeit: 6 m/s; Angebauter Encoder: AHM36 IO-Link Basic, AHM36B-S3QC012X12, 1092014; Angebaute Mechanik: MRA-F130-130D1, 6028629; Umgebungsdaten - BTF: EMV: Nach EN 61000-6-2, EN 61000-6-3 und EN 61131-9; Schutzart: IP64; Betriebstemperaturbereich: –20 °C ... +70 °C; Klassifikationen: ECl@ss 5.0: 27270590; ECl@ss 5.1.4: 27270590; ECl@ss 6.0: 27270590; ECl@ss 6.2: 27270590; ECl@ss 7.0: 27270590; ECl@ss 8.0: 27270590; ECl@ss 8.1: 27270590; ECl@ss 9.0: 27270590; ECl@ss 10.0: 27270613; ECl@ss 11.0: 27270503; ETIM 5.0: EC001486; ETIM 6.0: EC001486; ETIM 7.0: EC001486; UNSPSC 16.0901: 41112113

Typ

Seilzug-Encoder
