BTF08-A1KM03S02 SICK ⍾ 1099893 ⍾ BTF08A1KM03S02

Merkmale: Sonderprodukt: ✔; Besonderheit: 1037864 AFM60B-S1AK008192 angebaut; Standard-Referenzgerät: BTF08-A1KM0324; Performance - BTF: Messbereich: 0 m ... 3 m; Encoder: Absolut-Encoder; Auflösung (Seilzug + Encoder): 0,04 mm 1) 2); Wiederholgenauigkeit: ≤ 1 mm 3); Linearität: ≤ ± 2 mm 3); Hysterese: ≤ 2 mm 3); Schnittstellen - BTF: Kommunikationsschnittstelle: SSI; Elektrische Daten - BTF: Anschlussart: Leitung, 8-adrig, universal, 1,5 m; Versorgungsspannung: 4,5 V DC ... 32 V DC; Leistungsaufnahme: ≤ 0,7 W (ohne Last); MTTFd: Zeit bis zu gefährlichem Ausfall: 250 Jahre (EN ISO 13849-1) 1); Mechanische Daten - BTF: Material, Messseil: Hoch flexible Stahllitze 1.4401 Edelstahl V4A; Gewicht (Messseil): 7,1 g/m; Material, Gehäuse Seilzugmechanik: Aluminium (eloxiert), Zinkdruckguss; Federrückzugskraft: 6 N ... 14 N 1); Seilauszugslänge pro Umdrehung: 200 mm; Lebensdauer Seilzugmechanik: Typ. 1.000.000 Zyklen 2) 3); Tatsächliche Seilauszugslänge: 3,2 m; Seilbeschleunigung: 40 m/s²; Verstellgeschwindigkeit: 8 m/s; Angebauter Encoder: AFM60 SSI, AFM60B-S1AK008192, 1037864; Angebaute Mechanik: MRA-F080-103D2, 6030125; Umgebungsdaten - BTF: EMV: Nach EN 61000-6-2 und EN 61000-6-3 1); Schutzart: IP64; Betriebstemperaturbereich: –30 °C ... +70 °C; Klassifikationen: ECl@ss 5.0: 27270590; ECl@ss 5.1.4: 27270590; ECl@ss 6.0: 27270590; ECl@ss 6.2: 27270590; ECl@ss 7.0: 27270590; ECl@ss 8.0: 27270590; ECl@ss 8.1: 27270590; ECl@ss 9.0: 27270590; ECl@ss 10.0: 27270613; ECl@ss 11.0: 27270503; ETIM 5.0: EC001486; ETIM 6.0: EC001486; ETIM 7.0: EC001486; UNSPSC 16.0901: 41112113

Typ

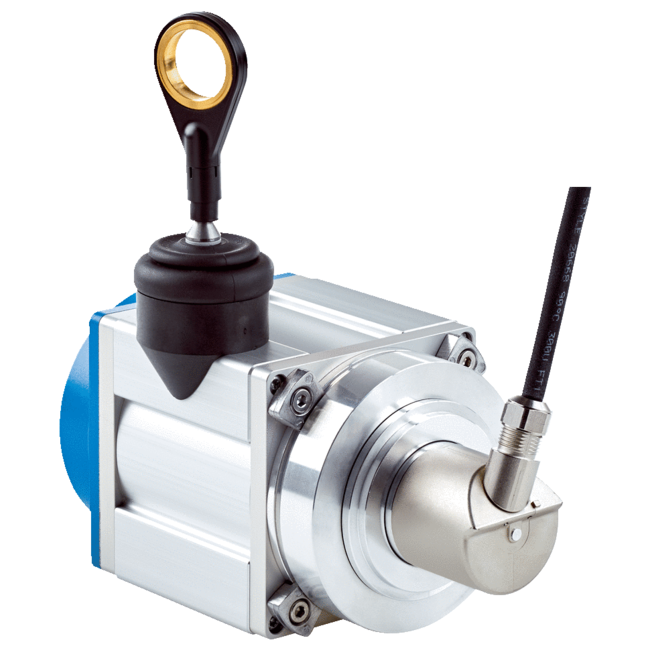

Seilzug-Encoder
