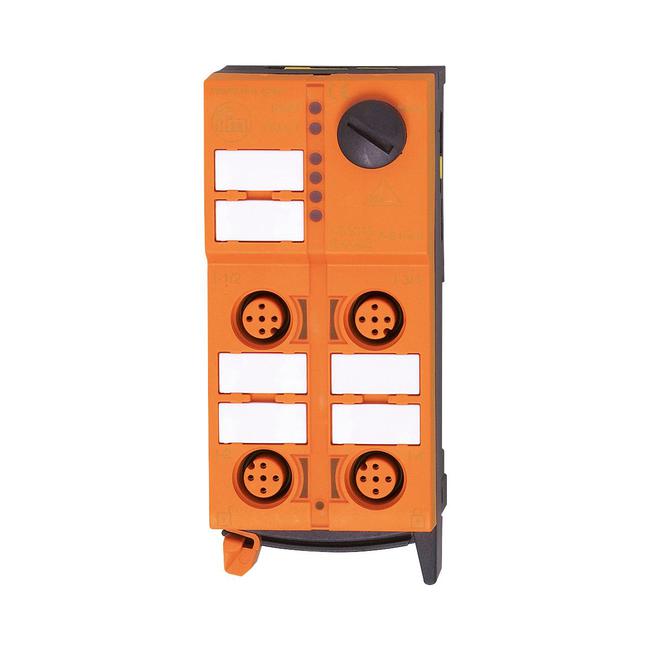

AC5230 ifm ⍾ ClassicLine 1AI C 1AO C 2DI

AS-Interface Modul ClassicLine mit Schnellmontagetechnik; Max. Stromaufnahme aus AS-i [mA] : 250; Verpolungsschutz : ja; Strombelastbarkeit gesamt [A] : 0,2; Anzahl der digitalen Eingänge : 2; Eingangsbeschaltung digitale Eingänge : PNP; Sensorversorgung der Eingänge : AS-i; Spannungsversorgung [V] : 18...30; (DC); Anzahl der analogen Eingänge : 1; (Anschluss von 2-, 3- und 4-Draht-Sensoren); Analogeingang Strom [mA] : 4...20; Max. Spannungsabfall über Bürde bei Nennspannung [V] : 10; Kurzschlussfestigkeit Analogeingänge : ja; Auflösung Analogeingang : 12 bit; Anzahl der analogen Ausgänge : 1; (Anschluss von 2-, 3- und 4-Draht-Aktuatoren); Analogausgang Strom [mA] : 4...20; Max. Spannungsabfall über Bürde bei Nennstrom [V] : 10; Auflösung Analogausgang : 12 bit; Aktuatorversorgung der Ausgänge : AS-i; Messfehler [% vom Endwert] : 0,5; Umgebungstemperatur [°C] : -25...70; Lagertemperatur [°C] : -25...70; Max. zulässige relative Luftfeuchtigkeit [%] : 90; (nicht kondensierend); Max. Höhe über NN [m] : 2000; Werkstoffe : PA; Piercingkontakte: CuSn6 vernickelt und verzinnt; ; Max. Leitungslänge: 30 m; Lieferumfang : Unterteil; Zubehör optional : Verschlusskappe: M12, E73004; Steckverbindung: M12; Max. Leitungslänge: 30 m

Typ

Gesamtprogramm

Connection

Steckverbindung: M12; Max. Leitungslänge: 30 m

Anzahl der Ein-/Ausgänge

Anzahl der digitalen Eingänge: 2; Anzahl der analogen Eingänge: 1; Anzahl der analogen Ausgänge: 1

Stromaufnahme

< 750 mA

Spannungsversorgung

18...30; (DC) V

Anzeige

Analogsignal: LED, gelb Kanäle AI1, AO1 | Schaltzustand: LED, gelb Kanäle I1...I2 | Betrieb: LED, grün AS-i | Fehler: LED, rot

Schutzart

IP 67

Nettogewicht

198 g

Produktabmessungen

45 x 82,5 x 33 mm
